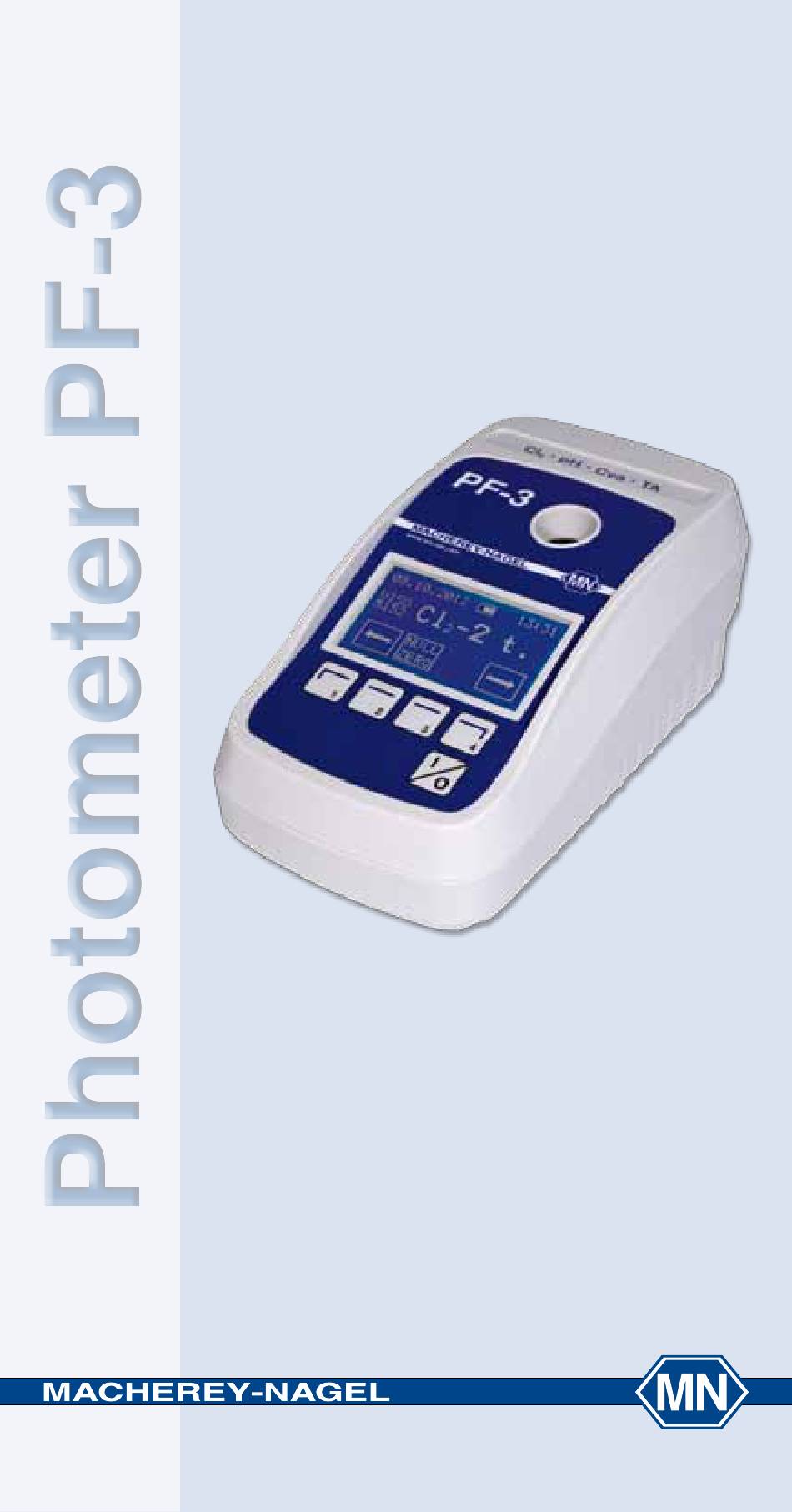

Macherey-Nagel PF-3 Manual

Compact photometer
Hide thumbs Also See for PF-3:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Handbuch
Manual
Manuel
Kompaktphotometer PF-3
Photomètre compact PF-3
Fotómetro compacto PF-3
www.mn-net.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the PF-3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Macherey-Nagel PF-3

Summary of Contents for Macherey-Nagel PF-3

  • Page 1 Handbuch Manual Manuel Kompaktphotometer PF-3 Compact photometer PF-3 Photomètre compact PF-3 Fotómetro compacto PF-3 www.mn-net.com...

  • Page 3: Handbuch / Manual / Manuel / Manual Pf

    Handbuch / Manual / Manuel / Manual PF-3 Handbuch PF-3 Manual PF-3 Manuel PF-3 Manual PF-3 Handbuch PF-3 10.12...

  • Page 4: Table Of Contents

    6.7. Kalibrieren 6.8. 20–80 % Balken 6.9. 0-Set Funktion 7. Speicher 7.1. Speicher anzeigen 7.2. Daten übertragen 8. Reinigung des Geräts 9. Troubleshooting 10. Service 10.1. Ersatzteile und Zubehör 10.2. Entsorgung 10.3. Gewährleistung 10.4. Verwendung 10.5. Kontakt Handbuch PF-3 10.12...

  • Page 5: Einleitung

    Handbuch PF-3 1. Einleitung Vielen Dank, dass Sie sich für das Kompaktphotometer PF-3 von MACHEREY-NAGEL entschieden haben. Das PF-3 ist ein schnel- les und leistungsfähiges Photometer für den mobilen Einsatz. Mit dem Gerät können Sie, je nach Version, unsere VISOCOLOR ®...

  • Page 6: Chemische / Biologische Sicherheit

    Öffnen Sie die Packung vorsichtig. Sollten Teile fehlen oder beschä- digt sein, wenden Sie sich bitte an Ihren Händler oder unseren tech- nischen Service (siehe 10.5, Seite 15). Je nach Version wird das PF-3 entweder im Karton oder im Koffer geliefert. Die Koffer können ggf. entsprechende Reagenzien ent- halten.

  • Page 7: Geräteumgebung / Aufstellen

    Das Gerät ist für eine möglichst einfache Bedienung ausgelegt. Die Benutzerführung erfolgt vollständig über Menüsymbole, die über entsprechende Aktionssymbole mit den vier Aktionstasten unter- halb des Bildschirms angewählt werden können. Der Bildschirm ist in drei Bereiche aufgeteilt. Die obere Statuszeile zeigt Ihnen Datum, Batteriestand und Uhrzeit. Handbuch PF-3 10.12...

  • Page 8: Bedeutung Der Symbole

    Test anwählen. Dies geschieht über . Standard- mäßig sind alle VISOCOLOR ® Teste, die für Ihre Version des PF-3 freigeschaltet sind, auf der obersten Menüebene als Favoriten abgelegt. Sie können diese beliebig deaktivieren bzw. aktivieren (siehe 6.1, Seite 11 ). Alle NANOCOLOR ®...

  • Page 9: Zusätzliche Teste

    5.2. Zusätzliche Teste In vielen Fällen erlauben die in einem Gerät verbauten Wellenlän- gen die Auswertung weiterer MACHEREY-NAGEL Teste und Para- meter, die noch nicht in der Ausgangsversion des Geräts enthalten sind. Solche Teste können Sie im Internet kostenfrei über ein Soft- waretool auf Ihr Gerät aufspielen.

  • Page 10: Balken

    Parameter einer gleichen Probe durchführen, bzw. Ihre Proben immer sehr ähnlich sind. Falls Sie nicht sicher sind ob eine ausreichende Ähnlichkeit gege- ben ist, empfehlen wir immer die Messung einer Null für unsere VISOCOLOR ® Teste. Handbuch PF-3 10.12...

  • Page 11: Einstellungen

    Nachdem Sie die gewünschte Zeit eingestellt haben können Sie das Zeitformat über die Aktionstasten verändern. Sie kön- nen zwischen 24h und 12h Anzeige wechseln. Drücken Sie die Aktionstaste um Ihre Änderungen zu spei- chern. Verlassen Sie das Menü über , werden Ihre Änderungen verworfen. Handbuch PF-3 10.12...

  • Page 12: Reaktionszeit

    Genaue Hinweise zum Aufspielen eines Updates entnehmen Sie bitte der entsprechenden Updateanweisung. 6.7. Kalibrieren Im normalen Betrieb muss das PF-3 nicht kalibriert werden. Falls doch eine Kalibrierung erforderlich sein sollte, drücken Sie die Tas- , um den Kalibriervorgang zu starten. Ein neues Display er- scheint mit der Aufforderung die Kalibrierküvette einzusetzen.

  • Page 13: Speicher

    Handbuch PF-3 7. Speicher Das PF-3 verfügt über einen internen Speicher für bis zu 50 Mes- sergebnisse. Zusätzlich zum Messwert speichert das Gerät auch Datum und Uhrzeit der Messung. Wenn alle freien Plätze im Spei- cher belegt sind, überschreibt das Gerät den ältesten Eintrag nach einer neuen Messung.

  • Page 14: Troubleshooting

    Testanleitungen für PF-3 934 001 10.2. Entsorgung Entsorgen gemäß EU-Richtlinie 2002/96/EG. In Übereinstimmung mit der EU-Richtlinie 2002/96/EG nimmt MACHEREY-NAGEL das Altgerät zurück und entsorgt es kostenlos. Hinweis: Eine Entsorgung über öffentliche Entsorgungssys- teme ist nicht zulässig. Bitte kontaktieren Sie Ihren lokalen MACHEREY-NAGEL Ansprechpartner.

  • Page 15: Verwendung

    Preislisten abgedruckt sind. 10.4. Verwendung Bitte verwenden Sie das Gerät nur zur Auswertung von MACHEREY-NAGEL Testen. Öffnen Sie das Gerät nicht und neh- men Sie keine anderen unauthorisierten Veränderungen am Ge- rät vor! Es handelt sich um ein hochsensitives Messinstrument mit hoher Genauigkeit zur photometrischen Auswertung von MACHEREY-NAGEL Testen.

  • Page 16: Manual Pf-3

    6.7. Calibration 6.8. Measurement range bar 6.9. 0-Set function 7. Memory 7.1. Display memory 7.2. Export data  8. Cleaning the instrument 9. Troubleshooting 10. Service 10.1. Spare parts and accessories 10.2. Disposal 10.3. Warranty 10.4. General usage 10.5. Contact Manual PF-3 10.12...

  • Page 17: Compact Photometer

    Manual PF-3 1. Introduction Thank you for purchasing a PF-3 compact photometer from MACHEREY-NAGEL. The PF-3 is a quick and powerful instru- ment for mobile use. With the instrument, you can determine our VISOCOLOR ® and NANOCOLOR ® tests. Which tests can be run on the instrument depends on the version.
  • Page 18 In case the USB cable is damaged while the power is supplied via USB, you need to stop using the cable and exchange it immediately. 2.3. Inappropriate use The PF-3 is only meant to be used as a photometric analysis de- vice for MACHERE-NAGEL test kits. In case of inappropriate use by untrained staff, MACHEREY-NAGEL declines any warranty claim.
  • Page 19 When leaving menus via , your entries are saved. If you leave the menu via , none of your selections are activated or saved. 17.08.2012 08:49 VISO 5701 Manual PF-3 10.12...
  • Page 20 You  can  do  so  using  the  arrows. Normally, all VISOCOLOR ® tests, which are enabled for your PF-3 version, are activated on the upper menu level as favorites. These tests can be activated or deactivated (see 6.1, page 22 ). All NANOCOLOR ®...
  • Page 21 By default, the function is not active, but you can turn it on or off, respectively in the settings (see 6.8, page 24 ). Manual PF-3 10.12...
  • Page 22 In the date menu, you can set the date. As soon as you select the menu, you see the currently set date. The first number is highlighted  and can be adjusted via the button. With the button you can scroll through the individual figures of the date.  Once you have set the date, you can chose the date format from the following options via • dd.mm.yyyy • mm/dd/yyyy • yyyy-mm-dd Manual PF-3 10.12...
  • Page 23 6.7. Calibration In the calibration menu, you can calibrate the instrument. Normally, the PF-3 does not need to be calibrated. In case a calibration is necessary, press to start the calibration process. A new display appears asking you to insert the calibration tube.
  • Page 24 7. Memory The PF-3 features an internal memory for up to 50 measurements. In addition to the actual result, the instrument also saves the date and time of the measurement. If the memory is full, the instrument overwrites the oldest data set once a new measurement is per- formed.
  • Page 25 10. Service 10.1. Spare parts and accessories Description Robust case with foam inlay, 934 102 for PF-3, accessories and VISOCOLOR ® test kits Calibration tube 916 908 USB cable for data export and power supply 919 390 Optional accu pack...
  • Page 26 Sale of Goods as printed on price lists shall apply. 10.4. General usage Only use the instrument as instructed to analyze MACHEREY-NAGEL tests. Please do not open the instrument or make any other unau- thorized  modifications.  The  instrument  is  a  highly  sensitive  mea- suring device with high accuracy for the photometric evaluation of MACHEREY-NAGEL tests. Unauthorized modifications or opening ...

  • Page 27: Manuel Pf-3

    6.9. Fonction de réglage du blanc 7. Mémoire 7.1. Afficher la mémoire   7.2. Transférer les données 8. Nettoyage de l’appareil 9. Dépannage 10. Service 10.1. Pièces de rechange et accessoires 10.2. Élimination des déchets 10.3. Garantie 10.4. Utilisation 10.5. Contact Manuel PF-3 10.12...
  • Page 28 1. Introduction Merci d’avoir choisi photomètre compact PF-3 MACHEREY-NAGEL. Le PF-3 est un photomètre performant et rapide pour un usage mobile. Selon la version de l’appareil, vous pouvez analyser nos tests VISOCOLOR ® et NANOCOLOR ® 1.1. Caractéristiques techniques Type : Photomètre à...

  • Page 29: Mise En Service

    2.3. Manipulation non conforme Le PF-3 est uniquement conçu pour une utilisation comme appa- reil d’analyse photométrique des kits de test MACHEREY-NAGEL. Toute utilisation non conforme ou utilisation par du person- nel non formé entraîne l’annulation de la garantie assurée par MACHEREY-NAGEL.
  • Page 30 Les  menus  sont  appelés  exclusivement  au  moyen  de  symboles qui peuvent être sélectionnés à l’aide des quatre touches  situées sous l’écran. L’écran se divise en trois parties. La ligne d’état du haut affiche la  date, l’état de charge des piles et l’heure. La partie centrale de l’écran représente l’affichage effectif, par ex.  avec les résultats de mesure ou les options de menu et les sym- boles correspondants. Manuel PF-3 10.12...
  • Page 31 . Par défaut, tous les tests VISOCOLOR ® autorisés pour votre version du PF-3 apparaissent comme favoris dans le niveau de menu supérieur. Vous pouvez les désactiver ou les activer à votre gré (voir 6.1, page 34 ). Dans un premier temps, tous les tests NANOCOLOR ®...
  • Page 32 Internet et les charger dans votre appareil via un logiciel. Le programme correspondant est disponible sur le site www.mn-net.com/PF-3. 5.3. Tests VISOCOLOR ® et NANOCOLOR ® Le PF-3 peut analyser des tests de nos gammes VISOCOLOR ® NANOCOLOR ® . Pour les tests VISOCOLOR ® , il existe un manuel ...
  • Page 33 échantillon, c’est-à-dire si les échantillons sont très similaires. Si vous n’êtes pas sûr(e) que les échantillons soient suffisamment similaires, nous vous conseillons de toujours effectuer la mesure d’un blanc pour nos tests VISOCOLOR ® Manuel PF-3 10.12...
  • Page 34 Après avoir réglé l’heure souhaitée, vous pouvez changer le format de l’heure avec les touches . Vous pouvez choisir entre un affichage 24 h ou 12 h. Appuyez sur la touche   pour  enregistrer  les  modifications.  Si  vous quittez le menu en appuyant sur , les modifications seront  ignorées. Manuel PF-3 10.12...
  • Page 35 : www.mn-net.com/PF-3.  Pour  savoir  exactement  comment  exécuter une mise à jour, veuillez consulter les instructions de mise  à jour correspondantes. 6.7. Calibration En  fonctionnement  normal,  le  PF-3  ne  doit  pas  être  calibré.  Si  une  calibration  devait  malgré  tout  être  nécessaire,  appuyez  sur  la touche , pour lancer la procédure de calibration. Un nouvel écran apparaît vous demandant d’installer la cuve de calibration.
  • Page 36 7.2. Transférer les données Vous pouvez transférer les données de la mémoire du PF-3 sur un PC. Cette option n’apparaît dans le menu mémoire que si l’appareil est effectivement relié à un ordinateur. Pour cela, raccordez l’appa- reil à...
  • Page 37 10 s, puis rallumer l’appareil fonction alors qu’il est allumé 10. Service 10.1. Pièces de rechange et accessoires Description Mallette robuste avec mousse, pour PF-3, accessoires et 934 102 tests VISOCOLOR ® Cuve de calibration 916 908 Câble USB pour le transfert de données et l’alimentation 919 390 électrique...
  • Page 38 MACHEREY-NAGEL. N’ouvrez pas l’appareil et ne procédez à aucune modification non autorisée sur l’appareil ! Il s’agit en effet  d’un  instrument  de  mesure  de  haute  précision  extrêmement  sen- sible pour l’analyse photométrique de tests MACHEREY-NAGEL. Toute utilisation ou ouverture non conforme de l’appareil peut donc endommager les composants optiques engendrant des résultats de...
  • Page 39 6.9. Función de memorización del 0 7. Memoria 7.1. Mostrar contenido de la memoria 7.2. Transferir datos 8. Limpieza del aparato 9. Solución de problemas 10. Servicio 10.1. Recambios y accesorios 10.2. Eliminación 10.3. Garantía 10.4. Indicaciones relativas al uso 10.5. Contacto Manual PF-3 10.12...

  • Page 40: Fotómetro Compacto

    1. Introducción Enhorabuena por la compra del fotómetro compacto PF-3 de MACHEREY-NAGEL. El PF-3 es un fotómetro rápido y de alto ren- dimiento, concebido para aplicaciones in situ. Con este aparato, dependiendo de la versión, usted podrá hacer análisis con nuestros tests VISOCOLOR ®...
  • Page 41 USB, interrumpa inmediatamente la transferencia de datos y sus- tituya el cable. 2.3. Uso inadecuado El PF-3 es un aparato concebido para la realización de análi- sis fotométricos únicamente con tests de MACHEREY-NAGEL. MACHEREY-NAGEL no se responsabiliza por daños ocasionados debido al manejo inadecuado o por personal sin la debida cualifi-...
  • Page 42 La pantalla está dividida en tres áreas. En el área superior hay una línea de estado donde aparece la fecha, el estado de la pila y la hora. Manual PF-3 10.12...
  • Page 43 VISOCOLOR ® autorizados para la versión del PF-3 que usted tiene en sus manos. Éstos pueden activarse o desactivarse como se desee (ver 6.1, pág. 46 ). El aparato se suministra con todos los tests NANOCOLOR ®...
  • Page 44 5.3. Tests VISOCOLOR ® y NANOCOLOR ® El PF-3 trabaja con los tests de las gamas VISOCOLOR ® NANOCOLOR ® . La realización de los tests VISOCOLOR ® viene descrita en forma de pictogramas en un manual que se suministra en el maletín del aparato.
  • Page 45 Si usted no está seguro de que las muestras sean parecidas, reco- mendamos analizar un blanco para cada test VISOCOLOR ® Manual PF-3 10.12...
  • Page 46 Pulse la tecla  para guardar las modificaciones. Si usted cierra  el menú con , las modificaciones hechas NO serán guardadas. 6.4. Tiempo de reacción Este menú permite configurar si el aparato ha de mostrar el tiempo  de reacción para el test actual e iniciar un conteo regresivo hasta el momento de la lectura del resultado. Cuando el tiempo de reacción Manual PF-3 10.12...
  • Page 47 Las instrucciones detalladas de instalación se encuentran en la actualización respectiva. 6.7. Calibración En condiciones de operación normales, el PF-3 no necesita ser ca- librado. No obstante, en caso de necesitarse una calibración puede pulsarse la tecla , para iniciar el proceso.
  • Page 48 Manual PF-3 7. Memoria El PF-3 dispone de una memoria interna con una capacidad para 50 resultados. El aparato guarda además del valor medido la fecha y la hora de la medición. Cuando la memoria está llena y se realiza otra medición, el aparato sobreescribe el resultado más antiguo.
  • Page 49 10 s, encenderlo de nuevo cendido 10. Servicio 10.1. Recambios y accesorios Descripción Maletín robusto con relleno de goma espuma, para PF-3, 934 102 accesorios y tests VISOCOLOR ® Tubo de calibración 916 908 Cable USB para alimentación y exportación de datos...
  • Page 50 10.4. Indicaciones relativas al uso Use el aparato sólo con tests de MACHEREY-NAGEL. ¡No des- arme ni abra el aparato para realizar cambios en su interior! Éste es  un  instrumento  de  alta  sensibilidad  y  exactitud,  diseñado  para ...
  • Page 52 +49 24 21 969-138 Product management Filtration and Rapid Tests: +49 24 21 969-166 www.mn-net.com Please visit our website: www.mn-net.com MACHEREY-NAGEL GmbH & Co. KG · Neumann-Neander-Str. 6–8 · 52355 Düren · Germany MACHEREY-NAGEL Germany Switzerland: France: and international: MACHEREY-NAGEL AG...
