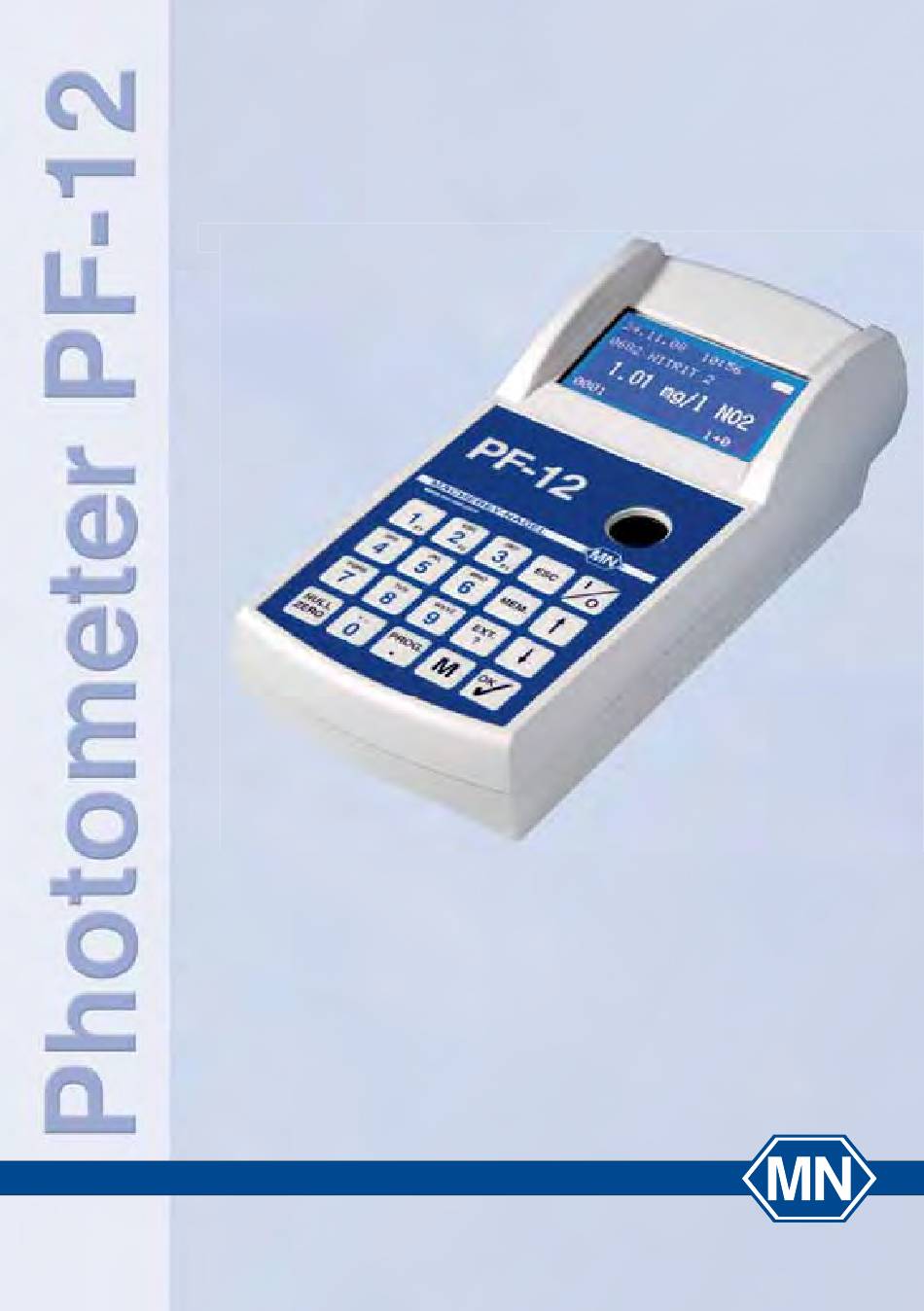

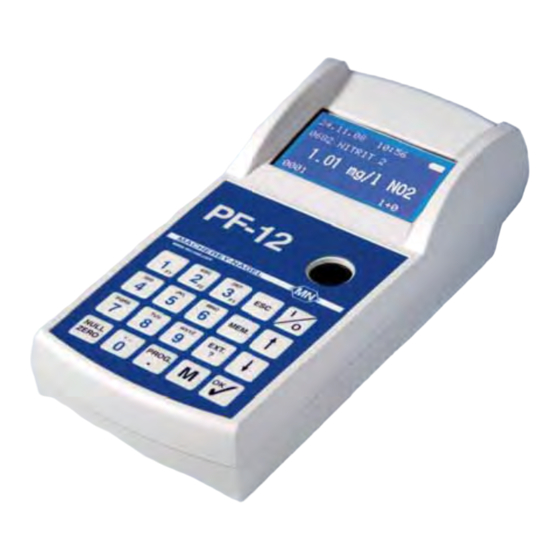

- Page 1 Bedienungsanleitung User’s manual Mode d’emploi Manual del usuario Manual del usuario Kompaktphotometer PF-12 Compact photometer PF-12 Photomètre compact PF-12 Fotómetro compacto PF-12 MACHEREY-NAGEL...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS Photometer PF-12 1.1 Technische Daten 1.2 Aufbau 1.3 Lieferumfang 1.4 Schnittstelle und Stromversorgung Inbetriebnahme Bedienung 3.1 Tastenfeld 3.2 Konfiguration 3.3 Durchführung von VISOCOLOR ECO Testen ® 3.4 Durchführung von NANOCOLOR Rundküvettentesten ® 3.5 Photometrische Grundfunktionen Speicher CONTENT Photometer PF-12 1.1 Technical Data... -
Page 3: Technische Daten
1. Photometer PF-12 1.1 Technische Daten Typ: Einstrahl-Filterphotometer mit Mikroprozessorsteuer- ung, Selbsttest und Autokalibrierung Wellenlängenbereich: 340 – 860 nm Optik: A utomatisches Filterrad mit 7 Interferenzfiltern, Fremd- lichtunempfindlich für schnelle Messungen ohne Küvettenschachtabdeckung Wellenlängen: 345 / 436 / 470 / 540 / 585 / 620 / 690 nm plus 1 Fach für einen zusätzlichen Filter... -
Page 4: Aufbau
3. Küvettenschacht für Rundküvetten mit 16 mm Außendurchmesser 4. USB-Schnittstelle (2.0) für Anschluss des Netzgerätes, Datentransfer und Update 1.3 Lieferumfang Kompaktphotometer PF-12 inkl.: Software DVD, Handbuch, 4 AA Mignon Batterien, 4 Leerküvetten, Trichter, Becher, Spritze, USB-Kabel, Kalibrierküvette und Zertifikat alles zusammen im stabilen Koffer 1.4 Schnittstelle und Stromversorgung USB-Schnittstelle für: • Update über Internet... -
Page 5: Bedienung
Sollte im Batterie- / Akkubetrieb das angezeigte Dis- play erscheinen, müssen die Batterien / Akkus ge- wechselt oder das Gerät auf Netzbetrieb umgestellt werden. 3. Bedienung Das Photometer PF-12 besitzt ein zwanzigteiliges Tastenfeld: 10 Zifferntasten und 10 Tasten mit Sonderfunktionen. 3.1 Tastenfeld: Taste Ein / Aus Schalter Tasten ...):... -
Page 6: Konfiguration
Datum oder Zeit anwählen und über Tastatur eingeben. 3. Kalibrieren Mit der Taste kalibrieren anwählen. Als erstes werden automatisch alle Fil- ter mit der Lampe kontrolliert. Anschließend fordert das PF-12 das Einsetzen der Kalibrierküvette (eine wassergefüllte saubere Rundküvette). Mit bestä- tigen. -
Page 7: Durchführung Von Visocolor
Zur detaillierten Durchführung der einzelnen Teste beachten Sie bitte den ent- sprechenden Beipackzettel. Handbuchseiten in Piktogrammdarstellung finden Sie im Internet unter: www.mn-net.com und auf der Software DVD. 3.4 Durchführung von NANOCOLOR Rundküvettentesten ® Die Kenndaten aller NANOCOLOR Rundküvettenteste sind im PF-12 gespei- ® chert. Photometer einschalten Es erscheint die Anzeige „Methode: _ _ _“. Ein NANOCOLOR Rundküvettentest kann sowohl ®... -
Page 8: Photometrische Grundfunktionen
Durchführung der Null-Messung (für vereinzelte Teste) Saubere Rundküvette mit dem Nullwert in das Photo- meter stellen und Taste drücken. Rundküvette mit Nullwert entnehmen. Durchführung der Messung Saubere Rundküvette mit Messlösung in das Pho- tometer stellen, Taste drücken und Messwert ab- lesen. -
Page 9: Speicher
Methode / Ort / Datum / Uhrzeit Entsorgen gemäß EU-Richtlinie 2002/96 EG Übereinstimmung EU-Richtlinie 2002/96/EG nimmt MACHEREY-NAGEL das Altgerät zurück und entsorgt es kostenlos. ACHTUNG! Eine Entsorgung über öffentliche Entsorgungssysteme ist nicht zulässig. Bitte kontaktieren Sie Ihren lokalen MACHEREY-NAGEL Ansprechpartner. -
Page 10: Technical Data
1. Photometer PF-12 1.1 Technical Data Type: Single-beam filter photometer with microprocessor control, self-test and auto-calibration Wavelength range: 340 – 860 nm Optics: A utomatic filter wheel with 7 interference filters, Insen- sitive to external light for fast measurements without cuvette slot cover Wavelengths: 345 / 436 / 470 / 540 / 585 / 620 / 690 nm... -
Page 11: Design
4. USB-interface (2.0) for connection of power supply, data transfer and up- date 1.3 Shipment Compact photometer PF-12 incl.: Software DVD, manual, 4 AA Mignon batteries, 4 empty cuvettes, funnel, beak- er, syringe, USB-cable, calibration cuvette and certificate all together in a rug- ged case 1.4 Interface and Power supply USB-interface for: • update via Internet... -
Page 12: Operation
In case the instrument shows the following display (while in battery mode), the batteries need to be changed or the PF-12 must be connected to an ex- ternal power supply. 3. Operation The photometer PF-12 has a 20-part keyboard: 10 number-keys and 10 keys with special functions 3.1 Keyboard... -
Page 13: Configuration
Navigate to date / time using and adjust using the keyboard. 3. Calibration to turn on calibration. First the photometer automatically checks all fil- ters with the lamp. For the second calibration step the photometer PF-12 re- quires a calibration tube (a clean NANOCOLOR test tube filled with water). ®... -
Page 14: Performance Of Visocolor
3.4 Performance of NANOCOLOR tube test ® The characteristics of all our NANOCOLOR tube tests are prestored in the ® PF-12. Switch on photometer The display “Method: _ _ _” appears. You can call up a NANOCOLOR tube test via the ® test number (0 - xx) -
Page 15: Basic Photometric Functions
Perform a zero measurement (for a few tests) Put the clean round tube with the blank value into the photometer and press . Remove round tube with blank value Perform a measurement Put clean round tube with sample solution into the photometer, press key and read the result. -
Page 16: Memory
The following options for selection are available: Method / Location / Date / Time Disposal in accordance with EU directive 2002/96/EC In compliance with EU directive 2002/96/EC, MACHEREY-NAGEL will accept back and dispose of the old instrument at no cost. ATTENTION! It is not allowed to dispose of the instrument using municipal waste disposal services. - Page 17 +49 (0)-2421 / 969 166 Please visit our website: www.mn-net.com www.mn-net.com MACHEREY-NAGEL MACHEREY-NAGEL GmbH & Co. KG · Neumann-Neander-Str. 6-8 · D-52355 Düren Germany and international: Switzerland: France: Telefon: +49 (0) 24 21 96 90 Tel.: +41 (0) 62 388 55 00 Tel.: +33 (0) 3 88 68 22 68...
