11 Appendice

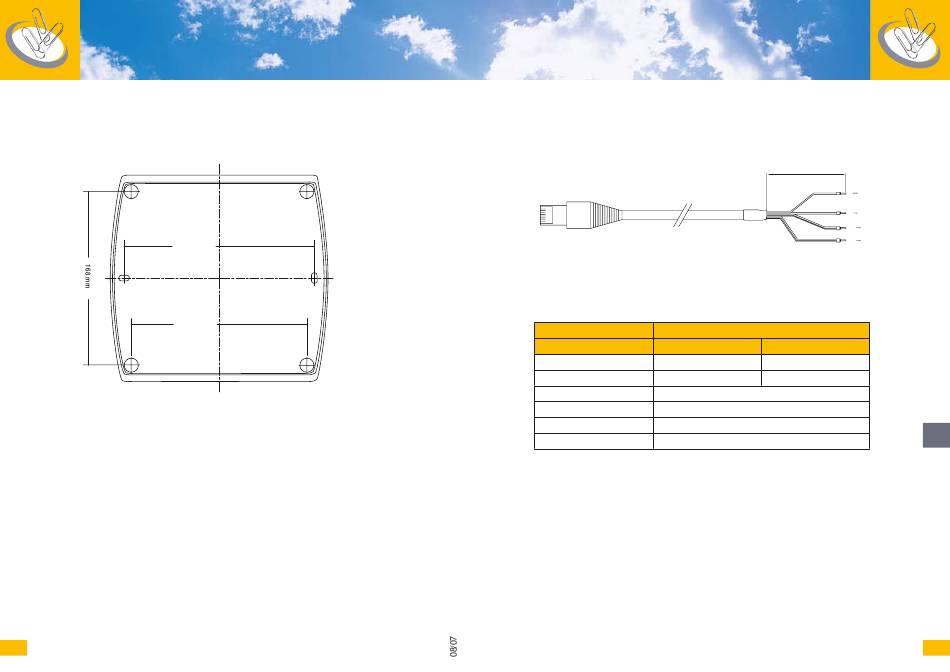

11.1 Mascherina per trapanare i fori

184 mm
170 mm
91

11.2 Assemblaggio cavi

8
1
RJ-45 Jack
Modo operativo 1
1,2 V+ 1) / NC
3,4 GND 1) / NC
5
6
7
8
1) Alimentazione tramite la rete MaxComm / Power supply via the MaxComm Network
2) Alimentazione tramite l'adattatore a spina / Power supply via the AC adaptor
■
Connettore maschio: 8 pin modulare RJ45, p.es. Hirose TM11.
■ Cavo: Cavo rete / LAN cable CAT5 UTP, doppino ritorto / twisted
pair.
40 mm
8 B
7 A
3,4 GND
1,2 V+
Utilizzare capicorda!
MaxVisio morsettiera
Modo operativo 2
2) V+
2) GND
N.C
N.C
A
B
