11 Annexe

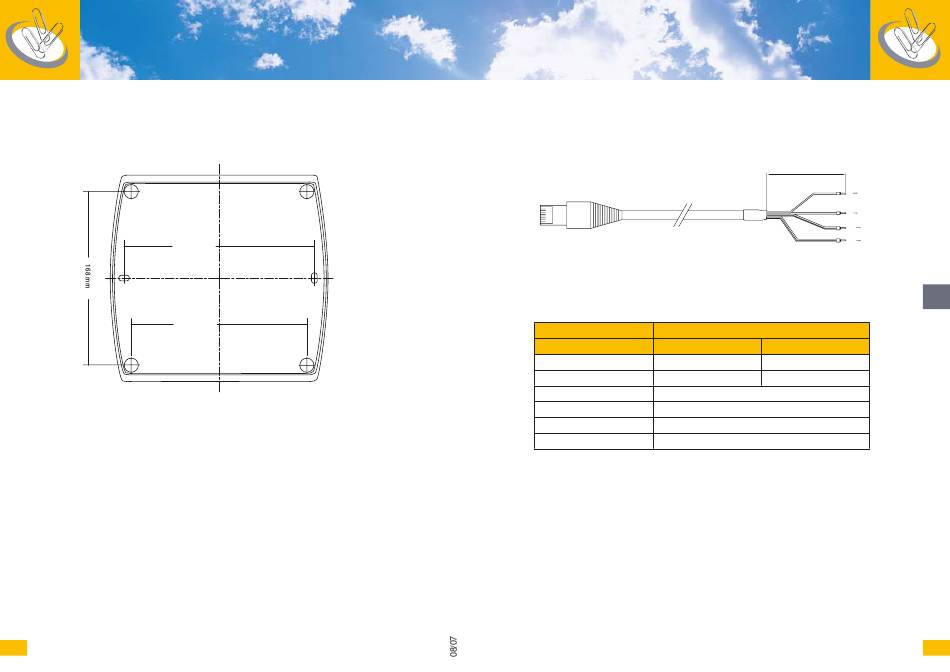

11.1 Gabarit de perçage
184 mm
170 mm
55
11.2 Brochage du câble
8
1
RJ-45 Jack
Mode d'exploitation 1
1,2 V+ 1) / NC
3,4 GND 1) / NC
5
6
7
8
1) Alimentation en courant depuis le réseau MaxComm
2) Alimentation en courant depuis le bloc secteur
■
Connecteur: 8 broches, modulaire RJ-45, p. ex., Hirose TM11.
■ Câble: Câble réseau
40 mm
8 B
7 A
3,4 GND
1,2 V+
Utiliser des cosses!
Borne à vis MaxVisio
Mode d'exploitation 2
2) V+
2) GND
N.C
N.C
A
B
