11 Apéndice

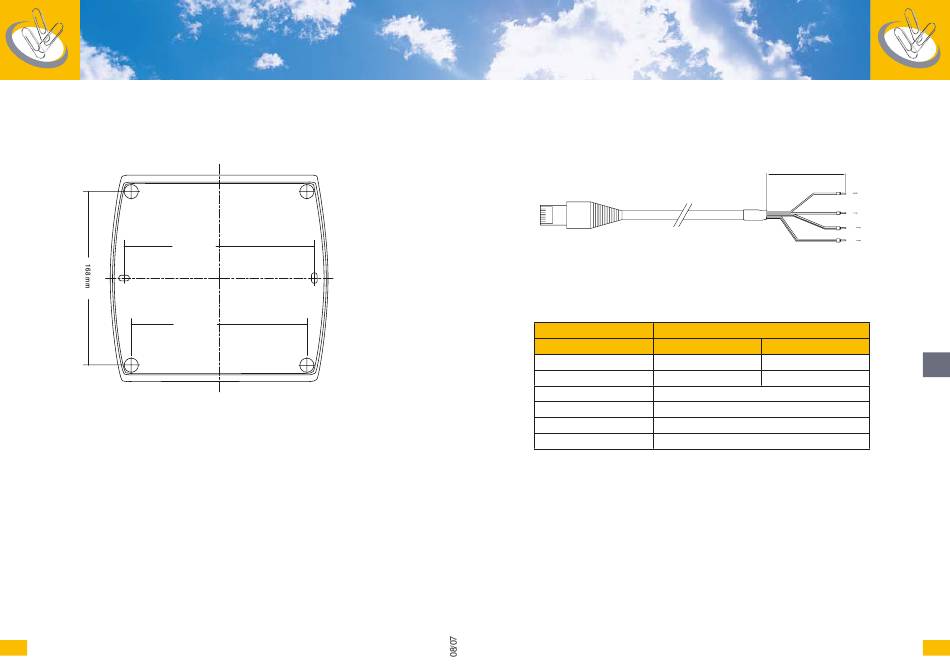

11.1 Plantilla de perforaciones

184 mm
170 mm
73

11.2 Ensamblaje de cables

8
1
RJ-45 Jack Borne roscado MaxVisio
Modo de operación 1
1,2 V+ 1) / NC
3,4 GND 1) / NC
5
6
7
8
1) Alimentación de corriente a través de la red MaxComm
2) Alimentación de corriente a través del adaptador eléctrico
■
Clavija: RJ45 modular de 8 pines, por ejemplo, Hirose TM11.
■ Cable: Cable de red / cable LAN CAT5 UTP, par trenzado
40 mm
8 B
7 A
3,4 GND
1,2 V+
¡Utilizar casquillos fi nales de cable!
Modo de operación 2
2) V+
2) GND
N.C
N.C
A
B
es
