11 Anhang

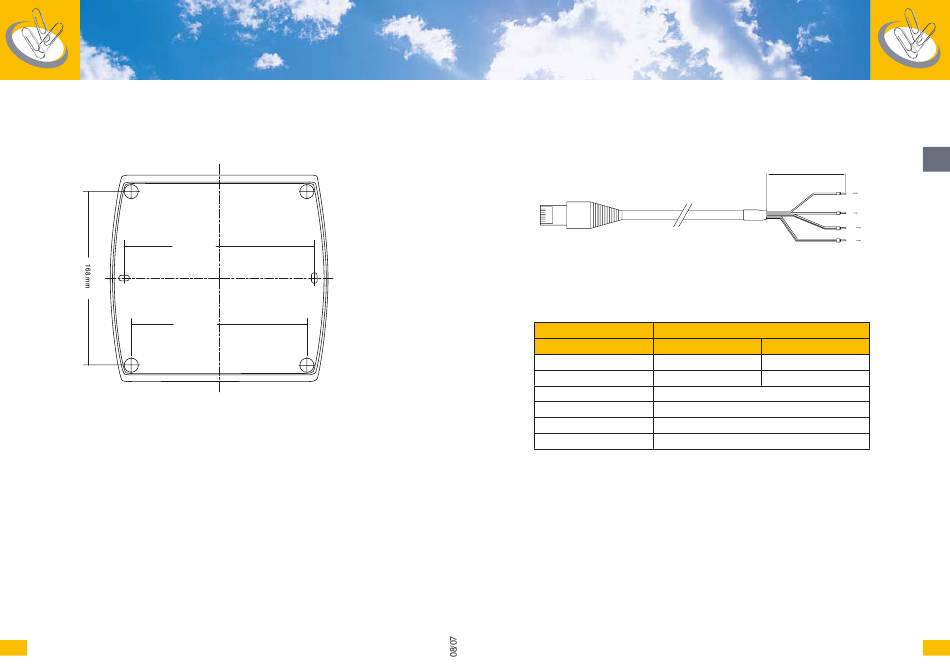

11.1 Bohrschablone

184 mm
170 mm
19

11.2 Kabelassembly

8
1
RJ-45 Jack MaxVisio Schraubklemme
Betriebsart 1
1,2 V+ 1) / NC
3,4 GND 1) / NC
5
6
7
8
1) Stromversorgung über das MaxComm-Netzwerk
2) Stromversorgung über das Steckernetzteil
■
Stecker / Jack: 8 pin Modular RJ45, e.g. Hirose TM11.
■ Kabel / Cable: Netzwerkkabel / LAN cable CAT5 UTP, twisted pair.
40 mm
8 B
7 A
3,4 GND
1,2 V+
Aderendhülsen verwenden!
Use cable end sleeves!
Betriebsart 2
2) V+
2) GND
N.C
N.C
A
B
