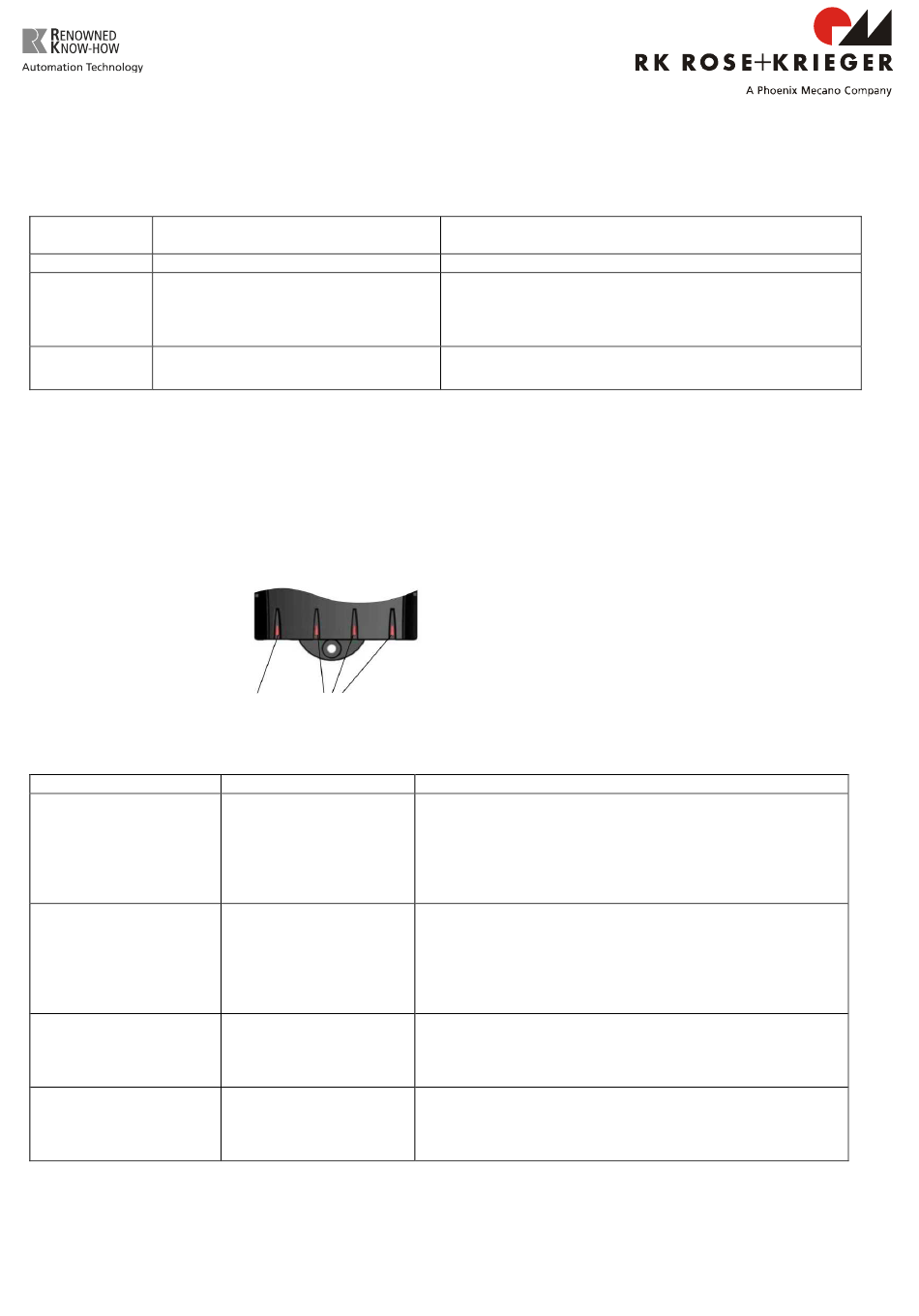

5. Fehlermeldungen durch Klick-Code
Sobald die Steuerung mit Strom versorgt wird, erhält der Benutzer durch ein akustisches Signal (Klick) der
Steuerung eine Status-Information über das System. Die folgende Tabelle zeigt die Abhängigkeiten zwischen
den Status-Informationen und den Klicks.
Anzahl der
Klicks
2x
Normalbetrieb
1x
Notbetrieb
Letzte Abschaltung
3x – 6x
fehlehrhaft
6.
Anzeige von Fehlermeldungen durch LEDs
Bei Verwendung eines Handschalters ohne Display werden die Fehler anhand von LEDs auf der Steuerung
angezeigt.
Die LEDs befinden sich auf der Oberseite des Gehäuses über der Handschalterbuchse und den Motorbuchsen.
Steuerungs-LED
Fehlermeldung
Steuerungs-LED blinkt
Steuerungs-LED leuchtet
Eine Motorkanal-LED
blinkt
Eine Motorkanal-LED
leuchtet
Motorkanal-LEDs
Beschreibung
Interner Fehler
Initialisierungsfahrt nötig
Kurzschluss im
Motorkanal
(die LED über dem
betroffenen Kanal blinkt)
Motor fehlt
(die LED über dem
betroffenen Kanal
leuchtet)
Status-Information
Das System arbeitet ohne Probleme
Das System ist im Notbetrieb, die Antriebe können
nicht genutzt werden. Überprüfen Sie die LEDs
und/ oder den Fehlercode am Display des
Handschalters.
Überprüfen Sie die LEDs und/ oder den Fehlercode
am Display des Handschalters.
Behebung
•
Ziehen Sie das Stromversorgungskabel ab und stecken
es nach einigen Sekunden wieder ein. Führen Sie eine
Initialisierungsfahrt durch.
•
Wird der Fehler nach der Initialisierungsfahrt weiterhin
angezeigt, ziehen Sie das Stromversorgungskabel ab
und wenden Sie sich an den Kundendienst.
•
Führen Sie eine Initialisierungsfahrt durch.
Hinweis: Die LED leuchtet während die
Initialisierungsfahrt durchgeführt wird oder wenn die
Initialisierungsfahrt nicht vollständig durchgeführt
wurde. Die LED erlischt, sobald die Initialisierungsfahrt
vollständig durchgeführt wurde.
•
Schalten Sie die Motorsteuerung aus.
•
Beheben Sie den externen Kurzschluss.
•
Nehmen Sie die Motorsteuerung wieder in Betrieb.
•
Schließen Sie an der betroffenen Buchse den korrekten
Motor an.
•
Führen Sie eine Initialisierungsfahrt durch.
