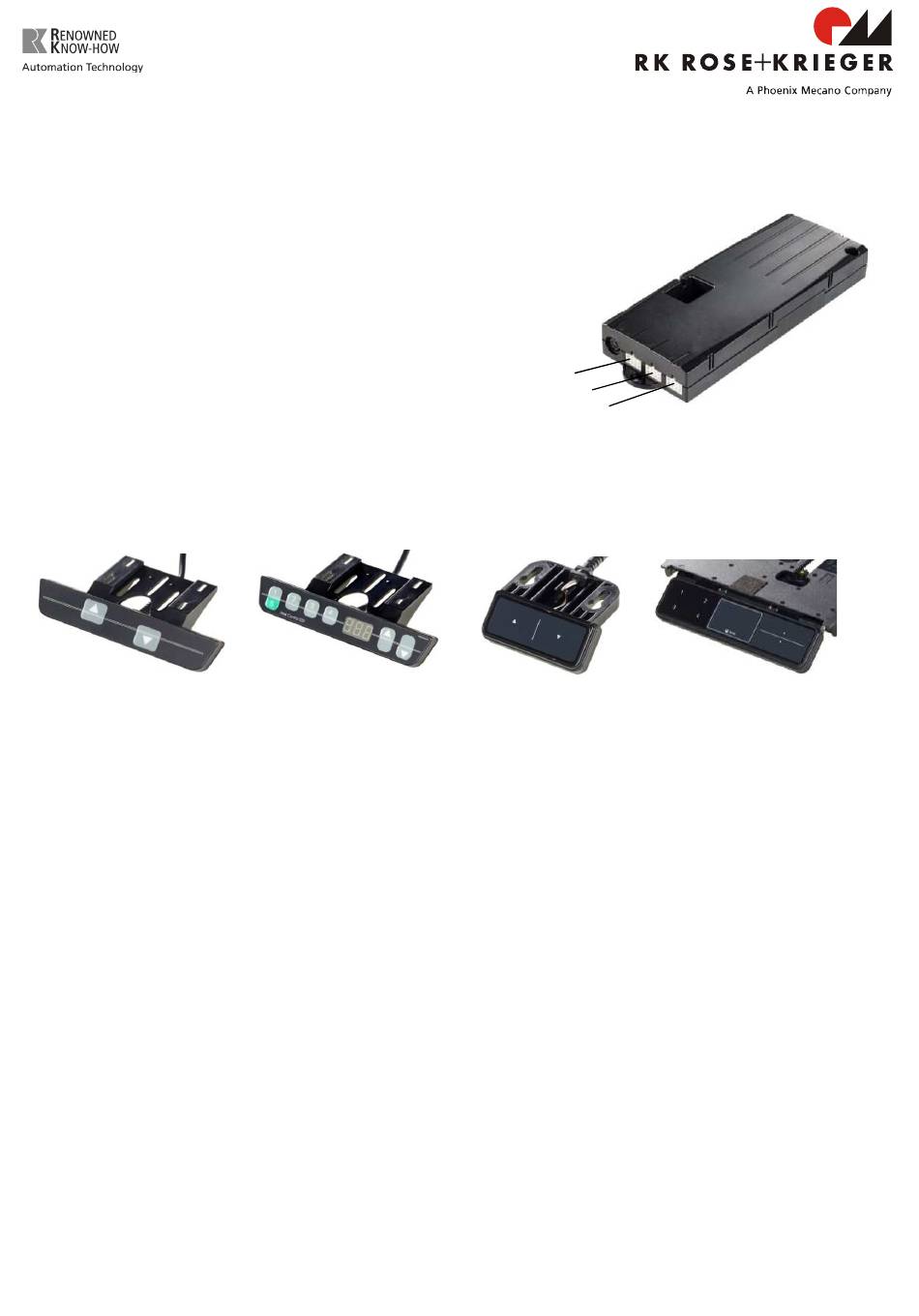

Phoenix Mecano RK Rose+Krieger Compact-e-3-EU Manual

1. Anschließen der Multilifte
Es können bis zu zwei Multilifte an den markierten Steckplätzen
(Steckplätze 1 und 2) an der Compact-e-3-EU eingesteckt
und synchron verfahren werden.
Bei den Sondervarianten können bis zu 3 Multilifte
(Steckplätze 1, 2 und 3) angeschlossen werden.
Je nach Sondervarianten können die Multilifte synchron, „2+1"
oder „1+1" verfahren werden.
2. Handschalter
Alle Handschalter besitzen Taste Auf (Pfeil nach oben) und Taste Ab (Pfeil nach unten).
Handschalter mit einem Display besitzen zudem Tasten 1,2,3,4 und S.
HSU-OD-2
(Sechs Tasten Folie Memory)
(Zwei Tasten Folie)
3. Inbetriebnahme
Im Auslieferzustand sind die Steuerungen initialisiert, somit können Sie die Multilifte sofort anschließen und
verfahren.
Falls dies nicht möglich ist, ist eine Initialisierungsfahrt erforderlich.
Um eine Initialisierungsfahrt durchzuführen, fahren Sie die Multilifte durch Drücken der Taste Ab bis in die
unterste Position. Lassen Sie die Taste Ab los. Zum Initialisieren muss die Taste Ab für min. 2-3 Sekunden wieder
gedrückt und während der ganzen Initialisierungsfahrt gehalten werden.
Während der Initialisierungsfahrt werden die Multilifte mit halber Geschwindigkeit und nicht synchron in die
tiefste Position eingefahren. Ein Relaisklack ertönt in der tiefsten Position 1-mal, dann werden die Antriebe
synchron in die „untere Softwareendlage"– Position ausgefahren. Das System ist initialisiert und kann
verwendet werden.
4. Steuerung auf die Werkseinstellungen zurücksetzen
Bei Änderung der Antrieb- oder Systemkonfiguration (z.B. Kaskadierung mehrerer Steuerungen) ist die
Zurücksetzung auf Werkseinstellungen erforderlich:
Hierzu drücken Sie gleichzeitig die Tasten 1, 2 und die Taste Auf. Halten Sie diese Tastenkombination ca. 3
Sekunden gedrückt. Am Display wird S und eine Nummer, z.B. S 5, angezeigt. Drücken Sie die Taste Auf oder Ab
solange, bis am Display S 0 angezeigt wird. Drücken Sie nun die Taste S. Die Steuerung klackt 2-mal und am
Display blinkt die 000 Anzeige. Die Steuerung befindet sich jetzt im Erstinbetriebnahme – Zustand. Führen Sie
nun die Initialisierungsfahrt durch (siehe Kapitel 3).
Compact-e-3-EU für Multilift II und
Multilift Teleskop
HSU-MDF-4M22
1
2
3
TOUCHbasic UD
(Zwei Tasten TOUCH)
Bestell-Nr. 99425 Ausgabe 11.2014 Version 1-0
TOUCH UD
(Sechs Tasten Memory TOUCH
einschiebbar)
