Summary of Contents for Klarstein 10032455

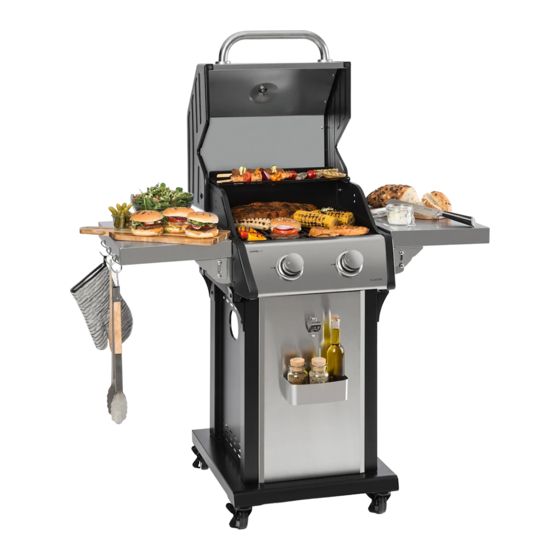

- Page 1 Gasgrill mit 2 Brennern 0 3 5 9 Two-burner Gas Grill 10032455...
-
Page 3: Table Of Contents
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. INHALT Technische Daten 4 Sicherheitshinweise 5... -
Page 4: Technische Daten
TECHNISCHE DATEN Artikelnummer 10032455 Gesamtwärmeleistung 7,0 kW (508g/h) Gaskategorie I3B/P (50) Länder AT, CH, DE, SK Butan, Popan Gasdruck 50 mbar Größe der Einspritzdüse 0,82 mm Hauptbrenner... -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung vor der Verwendung genau durch und bewahren Sie diese für den zukünftigen Gebrauch auf. • Der Grill ist nur für den Gebrauch im Freien geeignet. . • Lesen Sie alle Sicherheitshinweise und Anweisungen genau durch, bevor Sie das Gerät verwenden. -
Page 6: Engeriespartipps
„Überfüllung“ im Behälter ein Überdruck entstehen kann. Als Sicherung wird das Druckablassventil des Behälters Gas zur Druckentlastung ablassen. Dieser „Dampf“ ist brennbar und leicht entzündlich. Um diese Gefahr zu minimieren, sollten Sie folgende Sicherheitsmaßnahmen befolgen: 1. Sagen Sie dem Verkäufer, wenn Sie den Behälter befüllen lassen, dass er diesen bis höchstens 80% der maximalen Kapazität befüllen soll. -
Page 7: Aufbauanleitung Für Den Grill
AUFBAUANLEITUNG FÜR DEN GRILL... -
Page 14: Montage
MONTAGE Nachdem Sie Ihre Gasfl asche käufl ich erworben haben, können Sie mit der Montage Ihres Gasgrills beginnen. 1. Achten Sie darauf, dass Sie die Gasfl asche außerhalb der Reichweite sonstiger Zündquellen wechseln. Positionieren Sie die Gasfl asche auf der linken Seite des Gasgrills und achten Sie darauf, dass der Behälter sich in einer sicheren Position außerhalb der Reichweite jedweder Hitzequelle befi ndet. - Page 15 Gasfl asche befi ndet. Verbinden Sie den Regulator mit dem Ventil. 4. Drehen Sie den Regulator im Uhrzeigersinn und schalten Sie den Gasgrill wie vorgesehen ein. Gasanschluss Schlauch Schlauch Gasfl asche Druckregler Abbildung zur Verbindung von Grill Abbildung zur Verbindung von und Schlauch Gasfl...
-
Page 16: Anzünden
ANZÜNDEN Vorsicht • Die obere Abdeckung des Grills muss beim Anzünden des Brenners geöffnet sein. • Achten Sie darauf, dass sich Ihr Gesicht beim Anzünden nicht direkt über dem Gasgrill befi ndet. Kontrollierte Gaszündungssteuerung 1. Wenn alle Gassteuerungen ausgeschaltet in der Position „ OFF“ sind, drehen Sie das Gasfl aschenventil am Regulator auf. -
Page 17: Reinigung Und Pflege
REINIGUNG UND PFLEGE 1. Schalten Sie den Brenner für 15-20 Minuten an. Lassen Sie das Gerät vor der Reinigung vollständig abkühlen. 2. Die Grillgitter sollten regelmäßig in Seifenwasser eingeweicht und abgewaschen werden. 3. Die inneren Oberflächen der Grillabdeckung sollten ebenfalls mit heißem Seifenwasser abgewaschen werden. - Page 18 Problem Mögliche Ursache Prävention/Lösung Drehen Sie den Gasregler am Grill in die Position „OFF“ und drehen Sie das Absperrventil der Gasflasche zu. Nachdem das Feuer aus und der Grill Feuer im Bereich des Bren- Feuer kommt aus dem abgekühlt ist, entnehmen Sie ners auf Grund von einer Bedienfeld heraus.
- Page 19 Problem Mögliche Ursache Prävention/Lösung Überprüfen Sie, ob die Gasflasche leer ist. Sollte die Kein Gasstrom Gasflasche nicht leer sein, siehe Problem „Plötzlicher Abfall des Gasdrucks“.. Drehen Sie den Gasregler am Brenner geht mit Grill in die Position „OFF“ und Verwendung des drehen Sie das Absperrventil Gassperre an der Zünders nicht an...
- Page 20 Problem Mögliche Ursache Prävention/Lösung Siehe Problem „Fett- Siehe Problem „Fettbrand Der Brenner ent- brand oder sehr hohe oder sehr hohe Flammen zündet sich nicht. Flammen oberhalb oberhalb der Grilloberfläche der Grilloberfläche.. Reinigen Sie die Brenner Fettansammlung. und das Innere des Grills. Plötzlicher Abfall Überschüssiges Entfernen Sie das Fett vor...
- Page 21 Problem Mögliche Ursache Prävention/Lösung Einige Gashändler Wechseln Sie Ih- Gasflasche kann haben ältere Fülldüsen mit ren Gashändler.. nicht befüllt werden abgenutztem Gewinde Ein Brenner geht auch Fettansammlung oder Reinigen Sie das Vernetzungs- durch die anderen Nahrungsreste am Ende rohr mit einer Drahtbürste Brenner nicht an des Vernetzungsrohrs.
- Page 23 Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability.
-
Page 24: Technical Data
TECHNICAL DATA Item number 10032455 Total heat input 7.0 kW (508g/h) Gas category I3B/P (50) Countries AT, CH, DE, SK Types of gas Butane, Popane Gas pressure 50 mbar Injector sizes 0.82 mm Main burners... -
Page 25: Safety Instructions
SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS AND OPERATIONS BEFORE OPERATING THIS UNIT. FOLLOW ALL STEPS IN ORDER. NEVER ALLOW CHILDREN TO OPERATE THIS UNIT. • Only to be used outdoors. • Read the instructions before using the appliance. • Accessible parts maybe very hot, keep young children away. •... -
Page 26: Energy Saving Tips
• When you have your tank filled, be sure you tell the supplier to fill it to no more than 80% of its total capacity. • If you own or use an extra spare tank, or have a disconnected tank, you should never store it near or under the grill unit or heat box, or near any other ignition or heat source. -
Page 27: Assembly Instructions For The Grill
ASSEMBLY INSTRUCTIONS FOR THE GRILL... -
Page 34: Installation
INSTALLATION After purchasing your gas cylinder you will then be ready to set it up with your gas grill. 1. When changing the gas cylinder which shall be carried out away from any source of ignition. Position the gas cylinder at left side or inside of your BBQ, keeping in mind that the bottle must be kept away from heat and in a safe position. - Page 35 gas connecor hose gas cylinder regulator hose Illustration for the connection of BBQ Illustration for the connection of Gas and Hose Cylinder, Regulator and Hose How to disconnect a gas bottle 1. Except for twin-cylinder installations with a changeover valve, turn off the gas tap if fi tted to the appliance.
-
Page 36: Lighting Instructions
LIGHTING INSTRUCTIONS Caution The lid must be open when lighting the burner! Do not stand with your face directly over the gas grill when lighting it. Your gas grill will have following method of ignition: Pilot Gas Control Ignition(Main burner or main burner with side burner or main burner with side burner and back burner) With all gas controls on the Gas grill in the “OFF”... -
Page 37: Cleaning And Care
CLEANING AND CARE 1. Turn the burner on for 15 to 20 minutes. Ensure appliance is cold before continuing. 2. Grids should be cleaned periodically by soaking and washing in soapy water. 3. The interior surfaces of the grill housing cover should also be washed with hot, soapy water. -
Page 38: Troubleshooting
TROUBLESHOOTING Turn off gas at LP tank, if hoes is cut or cracked, Gas leaking from Damaged hose replace hose.See LP tank cracked/cut/burned hose lead test and connection regulator to the LP tank Mechanical failure due Turn off LP tank valve Gas leaking from LP tank to resting or mishandling .Failure or tank valve... - Page 39 Emergencies Possible cause Prevention/ Solution Turn off LP Tank. Leave lid open to allow flames to die down. After cooling, Grease fire or continuous Too much grease clean food particles excessive flames above buildup in burner area and excess grease from cooking surface inside firebox area, grease cup/pan/tray,...
- Page 40 Emergencies Possible cause Prevention/ Solution See “Pilot Gas Control See ”gas issues;” on Burner will not mach light. Ignition” section of previous page. use and care. Clean burners and Grease buildup. inside of grill/ firebox. Sudden drop in gas flow or low flame Trim fat from meat Excessive fat in meat.
- Page 41 Declaration of Conformity Manufacturer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Germany This product is conform to the following European Directives: 2009/142/EC (appliances burning gaseous fuels) 0359...
