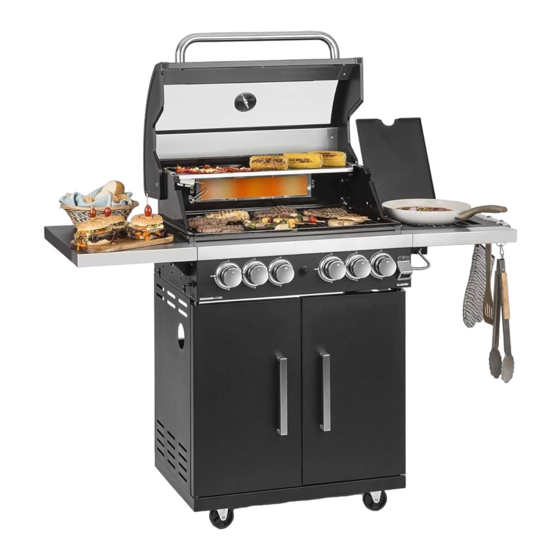

- Page 1 TOMAHAWK 4.2 SBG Gasgrill Gas Griller Barbacoa de gas Grill à gaz Griglia a gas 10032308 www.klarstein.com 2531-20...
-
Page 3: Table Of Contents
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Page 4: Technische Daten
TECHNISCHE DATEN Item number 10032308 Gesamtwärmeleistung 20,7 kW (1507 g/h) Gerätekategorie I3 + (28,30,37) I3B/P (30) I3B/P (50) Gastyp Butan (G30) Propan (G31) Butan, Propan und deren Mischungen Gasdruck 28,30 mbar 37 mbar 28,30 mbar 50 mbar Injektorgröße 0,9 mm 0,9 mm... -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Nur zur Verwendung im Freien • Lesen Sie die Bedienhinweise • Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. WARNUNG: Gefahr eines Brands oder einer Explosion Beachten Sie die Hinweise • Lesen Sie vor Verwendung des Geräts die Bedienungsanleitung. •... -
Page 6: Übersicht
ÜBERSICHT Warmhalterost, 1 x 12 Rollen, 2 x Grillrost, 2 x 13 Räder mit Bremse,2 x Flammabdeckung, 4 x 14 Platte rechts, 1 x Gehäuse, 1x 15 Tür rechts, 1x Linke Ablage, 1x 16 Platte hinten, 1x Rechte Ablage, 1x 17 rechte Ablage, 1 x linke Tür, 1x 18 Griff für rechte Ablage, 1x... -
Page 7: Montage
MONTAGE WARNUNG: Obwohl jede Anstrengung unternommen wurde, scharfe Kanten vom Grill zu entfernen, behandeln Sie alle Teile mit Vorsicht, um eine Verletzung zu vemeiden. Benötigte Werkzeuge: Entweder ein Kreuzschlitzschraubendreher oder ein Schlitzschraubendreher. Entweder ein Schraubenschlüssel oder eine Zange. Zusammenbau: Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie fortfahren. Suchen Sie sich einen großen, sauberen Bereich, an dem Sie den Grillwagen aufbauen können. - Page 8 4 Stück 3 Stück 2 Stück...
- Page 9 3 Stück 5 Stück...
- Page 10 4 Stück 4 Stück...
- Page 11 2 Stück...
- Page 12 Seitenbrenner gekrümmtes Rohr Düsenverbindung...
-
Page 15: Anschluss Der Gasflasche Am Gerät
ANSCHLUSS DER GASFLASCHE AM GERÄT • Der Gasgrill kann mit Gasflaschen zwischen 1 1 kg und 15 kg betrieben werden. Der maximale Durchmesser sollte 32 cm sein und die maximale Höhe 60 cm betragen. Richten Sie sich nach den technischen Informationen wie in der Bedienungsanleitung beschrieben. -
Page 16: Überprüfung Auf Lecks
Stoffen. • Es ist wesentlich, dass es keine Behinderungen durch einen Überbau gibt und dass ein Mindestabstand von 1 m zu den Seiten des Geräts eingehalten wird. • Die Luftöffnungen am Grill dürfen nicht blockiert werden. Der Grill muss auf einer evenen, stabilen Oberfläche stehen. Das Gerät muss vor direkter Sonneneinstrahlung geschützt und gegen Tropfwasser (z. -
Page 17: Anzünden
ANZÜNDEN 1. Öffnen Sie die Haube des Grills, bevor Sie versuchen die Brenner zu entzünden. 2. Stellen Sie alle Knöpfe in die Position OFF. 3. Verbinden Sie den Druckregler mit der Gasflasche. Drehen Sie Gaszuleitung am Druckregler auf. Führen Sie den Lecktest zwischen Gasflasche und Druckregler durch. - Page 18 Wie benutzt man den elektrischen Zünder? 1. Schrauben Sie die Zündknopfkappe (A) ab und setzen Sie eine AAA-Batterie (B) ein. 2. Der Drehknopf muss sich in der Stellung OFF befinden. 3. Schließen Sie die Propangasflasche an (siehe Handbuch) 4. Drücken und drehen Sie den Drehknopf gegen den Uhrzeigersinn auf MAX. 5.
- Page 19 REINIGUNG UND PFLEGE WARNUNG: Verbrennungsgefahr Jegliche Reinigung und Wartung muss ausgeführt werden, wenn der Grill kalt ist und die Gaszufuhr an der Gasfl asche abgestellt wurde Reinigung Brennen Sie den Grill nach jeder Benutzung ca. 15 Minuten nach. Dies reduziert die Lebensmittelreste.
-
Page 20: Fehlersuche
FEHLERSUCHE Problem Möglicher Grund Lösung Durch eine volle Die Gasflasche ist leer. Gasflasche ersetzen. Den Druckregler Fehlerhafter Druckregler. überprüfen oder ersetzen. Verstopfung im Brenner. Den Brenner reinig Der Brenner geht bei Verstopfung im Gasdüse Gasdüse und Schlauch der Verwendung des oder -schlauch reinigen. - Page 21 HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
- Page 23 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Page 24: Technical Data
TECHNICAL DATA Item number 10032308 Total heat input 20.7 kW (1507 g/h) Gas category I3 + (28-30/37) I3B/P (30) I3B/P (50) Types of gas Butane (G30) Propane (G31) Butane, propane or their mixtures Gas pressure 28-30 mbar 37 mbar 28-30 mbar 50 mbar... -
Page 25: Safety Instructions
SAFETY INSTRUCTIONS • FOR OUTDOOR USE ONLY. • PLEASE READ INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY. • RETAIN THIS MANUAL FOR FUTURE REFERENCE. WARNING: Danger of hazardous fi re or explosion Follow the instructions • Read the instructions before using the appliance. •... -
Page 26: Overview
OVERVIEW Warming plate (1 pc) 12 Wheel without brake (2 pcs) Cooking grill (2 pcs) 13 Wheel with brake (2 pcs) Flame tamer (3 pcs) 14 Right trolley panel (1 pc) Body (1 pc) 15 Right door (1 pc) Left side table (1 pc) 16 Trolley back panel (1 pc) Left trolley panel (1 pc) 17 Right side table (1 pc) -
Page 27: Installation
INSTALLATION WARNING: Whilst every effort has made in manufacture of your barbecue to remove any sharp edge, you should handle all components with care to avoid accidental injury. Tools required: Either a Philips crosshead or fl at-bladed screwdriver and either a spanner (we have supplied a multifunction spanner) or a pair pliers. -
Page 35: Connection To Appliance
CONNECTION TO APPLIANCE • This appliance is only suitable for use with low-pressure butane or propane gas or LPG mixtures, fitted with the appropriate low-pressure regulator via a flexible hose. • The hose should be secured to the regulator and the appliance with hose clips. Make sure the flexible hose cannot come in contact with hot surfaces and avoid twisting. -
Page 36: Checking For Leaks
and shall be positioned or protected against direct penetration by any trickling water (e.g. rain). Make sure that the gas cylinder compartment (if any) is not obstructed, keep it ventilated and clean. CHECKING FOR LEAKS • Make 2-3 fluid ounces of leak-detecting solution by mixing one part washing-up liquid with 3 parts water. -
Page 37: Lighting Instructions For Barbecue
LIGHTING INSTRUCTIONS FOR BARBECUE 1. Open the hood of the barbecue before attempting to light the burners. 2. Turn all the control knobs clockwise to 'OFF' position. 3. Connect the regulator to the gas bottle. Turn the gas supply “ON” at the regulator. Check with the use of soapy water for any gas leakage between the bottle and the regulator. - Page 38 How to use the electric igniter 1. Unscrew the igniter button cap(A),install a “AAA” battery (B). 2. Control knob must be in the 'OFF' position. 3. Connect propane cylinder (see manual). 4. Push and turn control knob counter-clockwise to 'MAX'. 5.
-
Page 39: Cleaning And Care
CLEANING AND CARE WARNING: Danger of burns All cleaning and maintenance should be carried out when the barbecue is cool and with the fuel supply turned OFF at the gas cylinder. Cleaning “Burning off” the barbecue after every use (for approx 15 minutes) will keep excessive food residue to a minimum. -
Page 40: Troubleshooting
TROUBLESHOOTING Problem Possible Cause Solution LP gas cylinder is empty. Replace with full cylinder. Have regulator checked Faulty regulator or replace. Obstructions in burner. Clean burner. Obstructions in gas jets or Clean jets and gas hose. Burners will not light using gas hose. - Page 41 DISPOSAL CONSIDERATIONS If there is a legal regulation for the disposal of electrical and electronic devices in your country, this symbol on the product or on the packaging indicates that this product must not be disposed of with household waste. Instead, it must be taken to a collection point for the recycling of electrical and electronic equipment.
