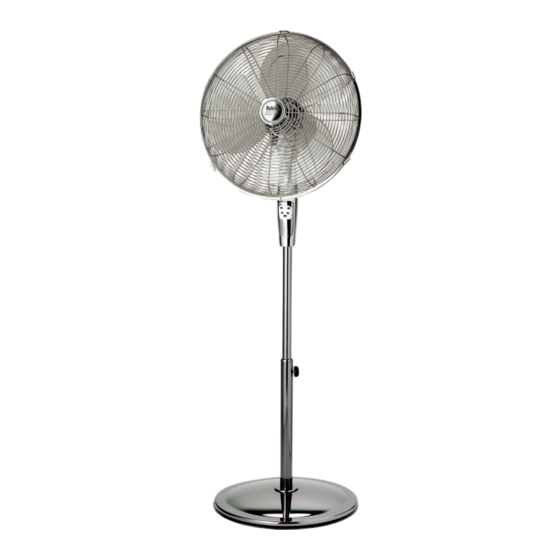

- Page 1 premium I VL 45 GF Bedienungsanleitung Stand-Ventilator mit Fernbedienung de - DE...
-
Page 2: Table Of Contents
Allgemeines Inhalt Allgemeines Informationen zur Bedienungsanleitung....3 Haftung ..............3 Hinweise in der Bedienungsanleitung .......3 Sicherheit CE-Konformitätserklärung .........4 Bestimmungsgemäße Verwendung ......4 Bestimmungswidrige Verwendung ......4 Kinder ................4 Allgemein..............5 Elektrischer Strom .............5 Im Gefahrenfall............5 Versand ..............6 Bei einem Defekt ............6 Überblick Auspacken / Lieferumfang.........7 Teile und Funktionen ..........8 Technische Daten .............8 Montage... -
Page 3: Allgemeines
Allgemeines Informationen zur Vielen Dank, Bedienungsleitung dass Sie einen Fakir Ventilator gewählt haben. Er wurde entwickelt und hergestellt, um Ihnen über viele Jahre einen störungsfreien Betrieb zu leisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermöglichen. -
Page 4: Sicherheit
Sicherheit Dieses Gerät erfüllt die Anforderungen des Produktsicherheits- CE-Konformitätserklärung gesetzes - ProdSG -,sowie die EU-Richtlinien 2014/30/EU “Elektromagnetische Verträglichkeit” , 2014/35/EU “Niederspannungsrichtlinie”, 2001/95/EG „Allgemeine Produktsicherheitsrichtlinie“, 2011/65/EU „RoHS-Richtlinie” und 2009/125/EG „Ökodesign-Richtlinie“. Das Gerät trägt auf dem Typenschild die CE-Kennzeichnung. Dieser Ventilator ist nur für seinen vorgesehenen Bestimmungsgemäße Verwendungszweck - für die Lüftung im Haushalt oder Verwendung... -
Page 5: Allgemein
Sicherheit Allgemein ● Nach dem Zusammenbau darf das Schutzgitter nicht mehr entfernt werden. ● Den Luftstrom nicht direkt auf Personen richten. ● Den Luftstrom nicht behindern, mindestens 50 cm Freiraum nach allen Seiten lassen. Elektrischer Strom ACHTUNG! ● Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. -
Page 6: Versand
Diese Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir- Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewar- tete Geräte stellen eine Gefahr für den Benutzer dar. -
Page 7: Überblick
Überblick Auspacken / Ventilator aus der Verpackung nehmen. Lieferumfang Bitte überprüfen sie nach dem Auspacken, ob alle in der nachfolgenden Montageanleitung genannten Teile vorhanden sind. - Ventilator - Standfuß - Fernbedienung - Bedienungsanleitung Sollten Sie einen Transportschaden bemerken, wen- den Sie sich umgehend an Ihren Händler. HINWEIS! Bewahren Sie die Verpackung zur Aufbewahrung und für spätere Transporte auf (z.B. -
Page 8: Teile Und Funktionen
Überblick Teile und Funktionen Schwenkklammern Schutzgitter vorne / hinten Bedienpult Teleskop-Standrohr Bodenplatte (Standfuß) Technische Daten premium | VL 45 GF 69 34 009 Artikel-Nummer Spannung 230 V / 50 Hz Leistungsaufnahme max. 60 W Luftdurchsatz max. 1900 m³/h Korbdurchmesser 450 mm Flügeldurchmesser 390 mm Geschwindigkeitsstufen... -
Page 9: Montage
Montage Zusammenbau WARNUNG! Verwenden Sie niemals ein defektes Gerät. WARNUNG! Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen. • Bodenplatte (Standfuß) [2] mit vor- montierter Gewichtsscheibe auf das Stand-/Teleskoprohr [3] passgenau aufsetzen (die Stege am Standfuß... -
Page 10: Höhenverstellung
Montage Höhenverstellung Der Ventilator kann in der Höhe von ca. 100 - 130 cm verstellt werden. Dazu Rändel-schraube [11] lösen, das Teleskoprohr [3] auf die gewünschte Höhe herausziehen oder zusammenschieben und mit der Rändelschraube wieder sichern. Der Ventilator kann von Hand auf den gewünschten ver- Vertikale Verstellung tikalen Arbeitsbereich eingestellt werden: von ca. -
Page 11: Bedienung
Bedienung Einschalten und Wahl der Drehzahl ACHTUNG! Stellen Sie das Gerät nicht neben Wärme- quellen und vermeiden Sie direkte Sonnen- einstrahlung. Hitze kann den Ventilator beschädigen. ● Durch einmaliges Drücken der Taste ON / SPEED wird der Ventilator auf die langsame Geschwindig- keitsstufe eingeschaltet.. -
Page 12: Fernbedienung
Bedienung Fernbedienung Batterie einlegen / wechseln: A Batteriefach auf der Rückseite öffnen: den Batteriehalter herausziehen. B Batterie (Knopfzelle) mit dem Pluspol nach oben (siehe Markierung auf dem Halter) einlegen. Batteriehalter wieder einschieben. Eine Ablagemulde im Gerät dient zur Aufbewahrung der Fernbedienung. Zum Einsetzen der Fernbedienung diese erst oben anlegen und danach unten an- drücken. -
Page 13: Oszillation
Bedienung Oszillation Ventilator einer automatischen Schwenkvorrichtung = Oszillation ausgestattet. Dieser horizontale Schwenkbereich beträgt ca. 75 Grad. Die Umschaltung von “Stand” auf “Oszillation” erfolgt mit der Taste SW. Timer Der Zeitschalt-Modus kann in vier Stufen durch mehrma- liges Drücken der Taste TIMER gewählt werden: Stunde >... -
Page 14: Nach Dem Gebrauch
Nach dem Gebrauch Reinigung / Pflege WARNUNG! Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit Reinigung und Pflege beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird. ACHTUNG! Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol. Diese würden das Gehäuse beschädigen. -
Page 15: Hilfe Bei Störungen
Nach dem Gebrauch Hilfe bei Störungen Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitäts- kontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr. Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können. -
Page 16: Entsorgung
Nach dem Gebrauch Entsorgung Wenn das Gebrauchsende des Ventilators erreicht ist, insbesondere wenn Funktionsstörungen auftreten, ma- chen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. -
Page 17: Garantie
Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2. -
Page 18: Energiewerte
Energieverbrauch 56,90 Service value 0,98 (m³/min)/W Standby Verbrauch 0,14 Saisonaler Stromverbrauch 18,36 kWh/a Schallleistungspegel 63,93 dB(A) Max. Luftgeschwindigkeit 3,00 Meter/sec Kontakt: Fakir Hausgeräte GmbH Gemäß IEC 60879 Industriestr. 6 71665 Vaihingen an der Enz +49 (0) 7042/912-0 E-Mail: info@fakir.de... - Page 19 Notizen...
- Page 20 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 www.fakir.de © 2018 Fakir Hausgeräte GmbH Änderungen vorbehalten info@fakir.de Art-Nr. 69 34 994 - 9811 de...
- Page 21 premium I VL 45 GF Operating Instructions Pedestal cooling fan with remote control en–US...
- Page 22 General Table of contents General Information about the operating instructions .....3 Liability...............3 Notices in the operating instructions ......3 Safety CE Declaration of Conformity........4 Intended use..............4 Unauthorized use ............4 Children ..............4 General..............5 Electric current ............5 In case of danger ............5 Dispatch..............6 In case of defects ............6 Overview Unpacking / Scope of delivery........7...
-
Page 23: General
Information about the Thank you operating instructions for choosing a Fakir cooling fan. It was designed and constructed for many years of trouble-free operation. These operating instructions are intended to enable the safe and proper handling and operation of the appliance. -
Page 24: Safety
Safety This appliance fulfills the requirements of the Product CE Declaration Safety Law (ProdSG) and the EU Directives 2014/30EC of Conformity “Electromagnetic Compatibility”, 2014/35/EC “Low-Voltage Directive”, 2001/95/EC “General Product Safety Directive”, 2011/65/EU “RoHS Directive”, 2009/125/EC „Eco design Directive“. The appliance bears the CE mark on the rating plate. -
Page 25: General
Safety General ● The protective grid must not be removed after assembly. ● Do not direct the air flow directly at people. ● Do not obstruct the air flow and keep a minimum clearance of 50 cm on all sides. Electric current ATTENTION! ●... -
Page 26: Dispatch
WARNING! Repairs and maintenance may be performed only by trained technicians (e.g. Fakir customer service department). Only Fakir original replace- ment parts may be used. Unauthorized repairs and maintenance pose a danger for the user. -
Page 27: Overview
Overview Unpacking / Remove the cooling fan from the packaging. Scope of delivery After unpacking, please check whether all the parts cited in the following Installation Instructions are present. – Cooling fan – Base foot – Remote control – Operating Instructions If you detect damage from transport, contact your retail dealer immediately. -
Page 28: Parts And Functions
Overview Parts and functions Swivel brackets Protective grid, front / back Control panel Telescopic pedestal tube Nozzle plate (base foot) Technical data premium | VL 45 GF 69 34 009 Article number Voltage 230 V / 50 Hz Maximum power consumption 60 W Maximum air flow 1900 m³/h Grille diameter 450 mm... -
Page 29: Assembly
Assembly Assembly WARNING! Never use a defective appliance. WARNING! Prior to assembly, make sure that the mains plug is unplugged. If the mains plug is plug- ged in, the appliance could accidentally be switched on, resulting in injuries. • Place the nozzle plate (base foot) [2] with pre-installed weight disc onto the pedestal / telescopic tube [3] precisely (the bars on the base foot have to... -
Page 30: Height Adjustment
Assembly Height adjustment The height of the cooling fan can be adjusted from approximately 100 – 130 cm. For adjustment, loosen the knurled screw [11], pull out or push in the telescopic tube [3] to the desired height and secure again using the knurled screw. -
Page 31: Operation
Operation Power-on and speed selection ATTENTION! Do not place the appliance directly next to any heat sources and avoid exposure to direct sunlight. Heat may cause damage to the cool- ing fan. ● By pressing the ON / SPEED button once, the cooling fan is switched on and will operate at the slow speed setting. -
Page 32: Remote Control
Operation Remote control Inserting / replacing the battery: A Open the battery compartment on the back: Pull out the battery tray. B Insert battery (button cell) with the pos- itive pole facing upwards (see marking on the tray). Re-insert the battery tray. A tray in the appliance serves to store the remote control. -
Page 33: Oscillation
Operation Oscillation The cooling fan is equipped with an automatic swivel device = oscillation. This range of horizontal movement is approximately 75°. Switch from “Stand” to “Oscillation” by pressing the SW button. Timer The four timer modes can be selected by pressing the TIMER button multiple times: hour >... -
Page 34: After Use
After use Cleaning / care WARNING! Switch off and unplug the appliance before cleaning. This will prevent the appliance from accidentally being switched on. ATTENTION! Do not use cleaning solutions, abrasive cleaners or alcohol. This would damage the housing. Dust accumulations inside the appliance can be removed with a vacuum cleaner or by blowing with compressed air. -
Page 35: Troubleshooting
After use Troubleshooting Dear Customer: Our products are subjected to stringent quality controls. If this appliance should nevertheless fail to function prop- erly, this is a matter of regret for us. Before contacting our service department, check to see if you can eliminate the problem yourself. -
Page 36: Disposal
After use Disposal When the cooling fan has reached the end of its service life, especially in the event of malfunctions, render the appliance unserviceable by first unplugging and then cutting the power cord. Dispose of the appliance in accordance with the applic- able environmental regulations for your country. -
Page 37: Warranty
Warranty We provide a warranty for the appliance subject to the following conditions: 1. Your reseller’s residential address / company address shall be located in the EU or the appliance shall be purchased from an authorized reseller in Germany. 2. We guarantee to ensure that you may send the appliance to us free of charge and to repair the faults which have been reported within 24 months due to material or assembly errors that occur within 24 months (12 months for industrial and professional uses). -
Page 38: Energy Data
(m³/min)/W Standby power consumption 0,14 Seasonal electricity consumption 18,36 kWh/a Fan sound power level 63,93 dB(A) Maximum air velocity 3,00 meters/sec Contact: Fakir Hausgeräte GmbH According IEC 60879 Industriestr. 6 71665 Vaihingen an der Enz +49 (0) 7042/912-0 E-Mail: info@fakir.de... - Page 39 Notes...
- Page 40 Fakir Hausgeräte GmbH Industriestraße 6 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 www.fakir.de © 2018 Fakir Hausgeräte GmbH Subject to revision info@fakir.de Art. No. 69 34 994 - 9811 en...
