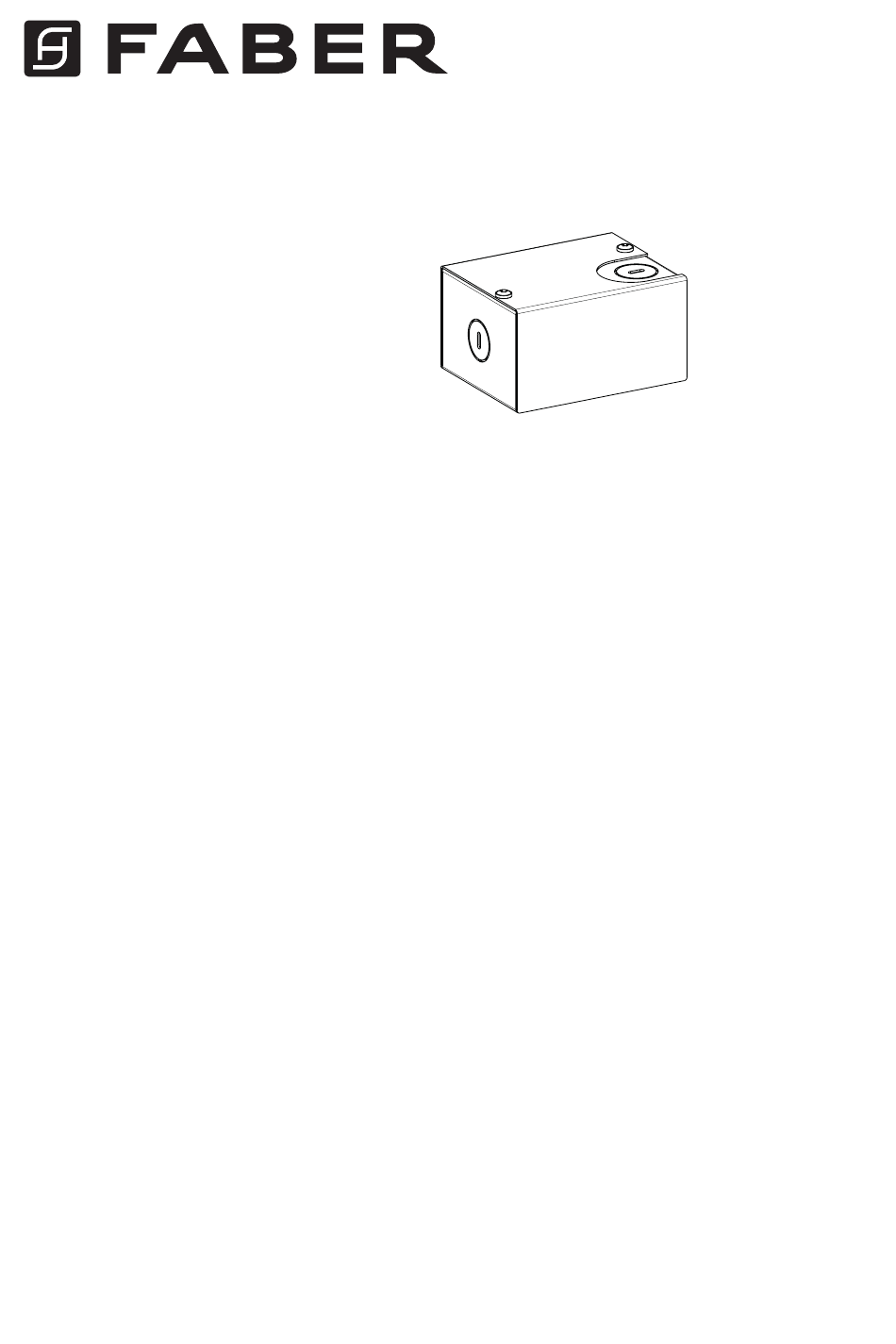

- Page 1 KIT WIRING BOX Installation Instructions Instructions d'installation sku # number: WIREBOX...
- Page 2 When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities. CAUTION: - To reduce The Risk Of Fire and Electric Shock, this Rangehood Wiring Box Kit shall be used only with Faber Rangehood Models that have been investigated and found acceptable for use with this Kit. See hood manual to determine compatibility.
- Page 3 MAIN PARTS Wiring Box Fair lead Cable and sheath Motor Connector...
- Page 4 For Rangehoods with an easy cube, disconnect the power cable from the motor inside the motor box. For Rangehoods without an easy cube, disconnect the power cable from the motor directly. Remove the ground lead from the Rangehood by using a flat head "screwdriver".
- Page 5 Remove the Power Cable with grounded lead and Connector from the Rangehood. For Rangehoods with an easy cube, insert the motor connector in the wiring hole where the previous wire was taken out. For Rangehoods without an easy cube, insert the mo- tor connector in the wiring hole on top of the hood body...
- Page 6 Reconnect the Motor Con- nector to the blower (both types shown). Install the new ground lead in the same position where we removed it previously.
- Page 7 Open the Cover of Wiring Box by unscrewing the two screws. The Wiring Box can be installed on the wall, in the cabinet, or in the ceiling depending on the specific rangehood model and power connection in the house. Mark the chosen location at the centers of the holes of the Wiring Box and secure using wall plugs (purchased separately) and the screws provided with the kit.
- Page 8 AVANT DE COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE AVERTISSEMENT : - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE CORPORELLE, RESPECTEZ LES INSTRUC- TIONS SUIVANTES : a)L'installation et le branchement électrique doivent être réalisés par un technicien qualifié et conformément à tous les codes et normes en vigueur, incluant ceux concernant la construction à l'épreuve du feu. b)Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à ne pas endommager les fils électriques ou d'autres dispositifs cachés. ATTENTION : - Pour réduire le risque d'incendie ou de choc électrique, la présente trousse boîtier de connexion doit être utilisée exclusivement avec les modèles de hottes Faber dont la compatibilité avec cette trousse a été vérifiée. Reportez-vous au manuel de la hotte pour déterminer la comptabilité.
-
Page 9: Pièces Principales
PIÈCES PRINCIPALES Boîtier de connexion Élément de mise à la terre Câble et gaine Connecteur du moteur... - Page 10 Pour les hottes équipées d'un Easy Cube, dé- branchez le câble d'alimentation du moteur à l'intérieur du boîtier du moteur. Pour les hottes sans Easy Cube, débran- chez le câble d'alimentation directement du moteur. Enlevez l'élément de mise à la terre de la hotte à...
- Page 11 Enlevez le câble d'alimentation avec l'élément de mise à la terre et le con- necteur de la hotte. Pour les hottes équipées d'un Easy Cube, insérez le connecteur du moteur dans l'ouverture de câblage d'où le fil précédent a été enlevé.
- Page 12 Rebranchez le connecteur du moteur au ventilateur (deux types illustrés). Installez le nouvel élément de mise à la terre à la même position d'où il a été enlevé précédemment.
- Page 13 Ouvrez le couvercle du boîtier de connexion en dévissant les deux vis. Le boîtier de connexion peut être installé sur le mur, dans une armoire ou au plafond, en fonction du modèle de hotte et de l'alimentation électrique de la maison. Tracez un repère au centre des trous à...
