Summary of Contents for PeakTech 4000

  • Page 1 4000 ® PeakTech Bedienungsanleitung / Operation manual Digital-Multimeter...
  • Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie II 1000V; Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Page 3 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Gerät darf nicht unbeaufsichtigt betrieben werden. Das Multimeter ist ausschließlich für Innenanwendungen geeignet.
  • Page 4 1.2. Sicherheitssymbole und Hinweise am Gerät Abgesicherter Eingang (FF12,5A/500 V Sicherung) für Strommessungen im A- 10 A Bereich bis max. 10 A AC/DC. Im 10 A-Bereich Messvorgang auf max. 30 Sek. (unter Lastbedingungen) bzw. 15 Minuten (bei abgeschalteter Last) begrenzen. Eingang für Strommessungen bis max.
  • Page 5 2. Vorbereitung zur Inbetriebnahme des Gerätes 2.1. Netzkabel Gerät nur mit dem mitgelieferten 3-poligen Netzkabel betreiben. Netzkabel aus Sicherheitsgründen nur an eine Steckdose mit geerdetem Null-Leiter anschließen bzw. einstecken. 2.2. Netzspannung Das Gerät darf nur an Wechselspannungen 115/230 V ( 10%); 50/60 Hz angeschlossen werden. Maximale Leistungsaufnahme: 10 W 2.3.

  • Page 6: Technische Daten

    3. Technische Daten 3.1. Allgemeine Daten Anzeige 4¾-stellige LCD-Anzeige mit einer maximalen Anzeige von 53 000. Betriebstemperaturbereich 5 ... 30°C < 80 % RH 31 ... 40°C < 50 % RH Betriebstemperaturbereich +23°C  5°C für garantierte Genauigkeit Max. zul. Luftfeuchtigkeit max.
  • Page 7 3.4. Wechselstrom Genauigkeit Bereich Auflösung Spannungsabfall 40 Hz ~ 10 kHz 1 kHz ~ 10 kHz 10 kHz ~ 20 kHz 500 µA 0,01 µA ± (0,75% + 20 St.) ± (1% + 20 St.) ± (2% + 20 St.) µV/µA 5000 µA 0,1 µA...
  • Page 8 3.10. Frequenz Frequenzbereich Spannung-/Strom-Bereich Empfindlichkeit Genauigkeit 5 Hz ~ 200 KHz (Sinuswelle) ± (0,006% + 4 St.) 1000 µA µ 4 mA 0,4 A 3.11. Arbeitszyklus Frequenzbereich Arbeitszyklusbereich Auflösung Genauigkeit 5Hz ~ 500 kHz 10% ~ 90% 0,01% ± (10%) 3.12.
  • Page 9 4. Bedienelemente und Anschlüsse am Gerät ® Vorderansicht des Gerätes PeakTech 4000 V/Ω/Hz- Eingangsbuchse COM-Eingangsbuchse µA/mA-Eingangsbuchse 10A-Eingangsbuchse Funktionstasten Tasten für interne Messwertspeicherung Ein/Aus-Taste SELECT-Taste RANGE-Taste 10.) REL-Taste 11.) Taste für Messwerthaltefunktion und Aktivierung der Schnittstelle (USB) Taste für Maximalwert – Minimalwerthaltefunktion (MAX/MIN) 12.)
  • Page 10 ® Rückansicht des Gerätes PeakTech 4000 Netzanschlussbuchse mit Sicherung Erdungsanschluss Ist der Netzanschluss des Gerätes nicht mit PE verbunden, so ist der Erdanschluss des Gerätes mit PE zu verbinden. Netzspannungsumschalter (115V / 230V) RS-232-Schnittstellenanschluss µA/mA-Sicherungshalter (0,63A/250V) Halterung für Ersatzsicherung (0,63A/250V)
  • Page 11 5. Funktionsprüfung vor Inbetriebnahme Zur Überprüfung der Funktionsfähigkeit des Gerätes, wie beschrieben vorgehen: 1. Gerät mit der Netztaste POWER einschalten. 2. Gewünschte Messfunktion durch Drücken der entsprechenden Funktionstaste (DCV, ACV, , , , ((( ))), DCA, ACA, hFE, LOGIC) wählen. °...
  • Page 12 6.1. Eingänge 10 A Eingang: Für AC/DC –Strommessungen bis 10 A. Gewünschte Messfunktion durch Drücken der entsprechenden Funktionstasten (DC A/AC A) anwählen und anschließend den erforderlichen Messbereich durch Drücken der zugehörigen Bereichswahltaste wählen. µA/mA-Eingang Für AC/DC Strommessungen bis 500 mA. Gewünschte Messfunktion durch Drücken der entsprechenden Funktionstaste (µA/mA) anwählen und anschließend gewünschten Messbereich durch Drücken der entsprechenden Bereichswahltaste wählen.
  • Page 13 6.5. Relativwert-Messungen Die Relativwert-Messfunktion ermöglicht die Messung und Anzeige von Signalen bezogen auf einen definierten Referenzwert. Zur Umschaltung auf die Relativwert-Messfunktion und Eingabe des gewünschten Referenzwertes wie beschrieben verfahren: 1. Nehmen Sie die Messung Ihres Referenzwertes auf 2. Drücken Sie die REL-Taste 3.
  • Page 14 7. Messbetrieb 7.1. Gleichspannungsmessungen Achtung! Maximal zulässige Eingangsspannung von 1000 V DC nicht überschreiten. Bei Nichtbeachtung besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner Schaltkreise des Gerätes. Bei Spannungsmessungen in Schaltungen über 35 V DC Sicherheits- und Schutzvorschriften beachten (Verletzungsgefahr durch Stromschlag!).
  • Page 15 Hinweise: Eingangswiderstand in allen Messbereichen: 10 M // < 100 pF. Die rechte Sekundäranzeige zeigt die Frequenz, die linke Sekundäranzeige den dB-Wert des gemessenen Signals. Frequenzbereich: 40 Hz ..20 kHz Die hohe Empfindlichkeit des Messgerätes verursacht in der LCD-Anzeige bei nicht an eine Messschaltung angeschlossenen Prüfleitungen die Anzeige eines geringen, instabilen Wertes.
  • Page 16 7.4. Logik-Test Der Frequenzbereich liegt bei 5Hz ~ 2MHz (V 2,5 ~ 5V), während der Arbeitszyklus einen Messbereich von 10% ~ 90% abdeckt. Zur Messung wie beschrieben verfahren: Gerät einschalten und die Taste drücken. Rote Prüfleitung in den V/Ω/Hz-Eingang und schwarze Prüfleitung in den COM-Eingang einstecken.
  • Page 17 7.6. Durchgangsprüffunktion Achtung! Unter keinen Umständen Durchgangsprüffunktion an spannungsführenden Bauteilen oder Schaltungen vornehmen. Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren: 1. Taste Ω ((( ))) drücken. ° 2. Rote Prüfleitung an den V/ - Eingang und schwarze Prüfleitung an den COM – Eingang des Gerätes anschließen.
  • Page 18 7.8. Kapazitätsmessungen Achtung! Kondensator vor der Messung unbedingt entladen. Dazu die Kondensatoranschlüsse kurzschließen. Dabei den Kontakt mit den blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schlag!). Der Versuch, unter Spannung stehende Kondensatoren zu messen, kann zur Beschädigung des Multimeters führen. Zur Messung der Kapazität eines Kondensators wie beschrieben verfahren: Funktionstaste -| |- drücken.
  • Page 19 8. Betrieb des Multimeters mit einem PC 8.1. Verbinden des Multimeters mit einem Computer Zum Anschluss des Multimeters an einen PC wie beschrieben vorgehen: RS-232 to USB Schnittstellenkabel des Multimeters mit dem RS-232 Anschluss auf der Rückseite des Gerätes verbinden. PC starten und das Schnittstellenkabel mit einem freien USB-Anschluss verbinden.
  • Page 20 9. Wartung des Gerätes Diese Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden. Für lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw. Beachtung folgender Maßnahmen und Punkte: Gerät trocken halten.
  • Page 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 02/2017/MP -20-...

  • Page 22: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/35/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II 1000V; overvoltage category III 600V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment...
  • Page 23 Do not input values over the maximum range of each measurement to avoid damages of the meter. Do not turn the rotary function switch during voltage or current measurement, otherwise the meter could be damaged. Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard.
  • Page 24 1.2. Safety Symbols The following symbols are imprinted on the meter’s front panel to remind you of measurement limitations and safety: The maximum current that you can measure at this terminal is 10 amps DC/AC. 10 A This terminal is fuse protected by FF12,5A/250 V fuse. When using this range with high current, keep the duty cycle to 30 seconds on load and 15 minutes off load.
  • Page 25 2. Preparation for Operation 2.1. Power Cable The detachable supply cable, comprising of 3 core PVC cable permanently molded to fully shrouded 3-pin socket, fits in the power input plug recess and should be fitted fully. The supply lead should be connected to a grounded AC power receptacle ensuring, that the ground lead is connected, to avoid electrical shock.

  • Page 26: Specifications

    3. Specifications 3.1. General Specifications Max. Display 4¾-digit LCD-Display with max 53000 counts 5 … 30°C (41°F ... 86°F) < 80% RH Operating temperature 31 … 40°C (87°F … 104°F) < 50% RH Temperature of guaranteed +23°C  5°C accuracy Max.
  • Page 27 3.4. AC Current/DC Current + AC Current Accuracy Voltage Range Resolution 40 Hz ~ 10 kHz 1 kHz ~ 10 kHz 10 kHz ~ 20 kHz Drop 500 µA 0,01 µA ± (0,75% + 20 dgt.) ± (1% + 20 dgt.) ±...
  • Page 28 3.9. Logic Frequency Frequency range Sensitivity Accuracy 5 Hz ~ 2 MHz Vp 2 ~ 5 V square wave ± (0,006% + 4 dgt.) 3.10. Linear Frequency Frequency range Voltage/Current range Sensitivity Accuracy 5 Hz ~ 200 kHz (sine wave) ±...

  • Page 29: Front Panel Description

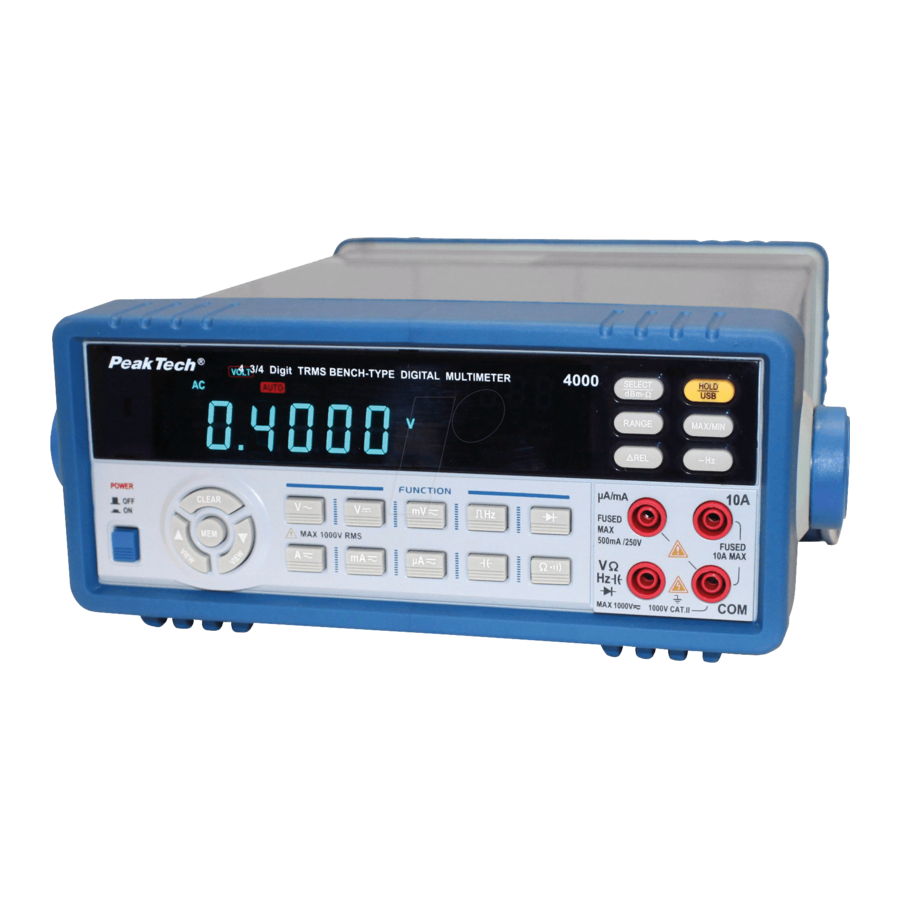

    4. Front Panel Description ® Front Side View of PeakTech 4000 V/Ω/Hz- input socket COM-input socket µA/mA-input socket 10A-input socket Function keys Memory operation keys Power-switch SELECT-key RANGE-key 10.) REL-key 11.) DATA-HOLD 12.) MAX/MIN 13.) Hz-key 14.) Primary display 15.) Range indicator 16.)
  • Page 30 ® Rear Side View of PeakTech 4000 Power socket included fuse Earth pag If ground line in power socket is not connected to earth reliably, should connect the pag to earth. Power selection switch (115V / 230V) RS-232-interface socket µA/mA.fuse holder (0,63A/250V)
  • Page 31 5. Pre-Operation Check To ensure correct operation and familiarize yourself with the instrument, follow these steps before using the instrument. 1. Press POWER-Switch to ON 2. To select function, press FUNCTION-switch 3. Press RANGE-switch at your desire 4. To select an additional operation, press the special function buttons (save, Recall) 6.
  • Page 32 6.1. Input Terminals The following items describe the input terminals (See Table 1 for input limits). 10 A: For current measurement (AC or DC) up to 10 A when you pressed FUNCTION – Switch at DC A or AC A. µA/mA-input: For current measurements (AC or DC) up to 500 mA, when you pressed FUNCTION –...
  • Page 33 6.5. REL Relative Measurement The relative measurement feature lets you measure values relative to a reference value and then measure the difference between the actual value and the reference value. Follow the steps to set a reference value: 1. Take a reading of your reference value 2.

  • Page 34: Making Measurements

    7. Making Measurements This section describes some common applications for your instrument and alert you to some considerations to keep in mind when making measurements. 7.1. Measuring DC Voltages Warning !! Do not try to measure a voltage greater than 1000 Volts DC since it may damage your instrument and expose yourself to a severe to shock hazard.
  • Page 35 Notes: Your meter will show frequency values in the right secondary display and dB(m) in the left secondary display depending on the input AC voltage source. The value of dB(m) indicated a logarithmic ratio of input voltage to the standard value stored. Input impedance: 10 MOhm in parallel with less than 100 pF.
  • Page 36 7.4. Logic Frequency/Duty Ratio Measurement The frequency range is of 5Hz ~ 2MHz（Vp 2.5 ~ 5V), while the duty ratio measurement range being of 10% ~ 90%. And the measurement methods are as follows: Turn on the power switch and press button.
  • Page 37 7.6. Checking Continuity Warning! Never perform a continuity checking on a circuit, That has power connected. Follow these steps to perform audible continuity test: Press FUNC-Switch Ω ((( ° Plug the black test lead into the COM-terminal and the red test lead into the V/-terminal. Remove power from the circuit.
  • Page 38 7.8. Capacitance measurements Caution! Turn off power and discharge the capacitor before attempting a capacitance measurement. Use the DCV function to confirm that the capacitor is discharged. 1. Press -| |- - button. 2. Insert red test lead to V//Hz-input and black test lead to the COM-input. 3.
  • Page 39 8. How to use the instrument with a PC 8.1. Connection of the instrument with a computer Follow these steps to connect the instrument to a computer: Connect the supplied RS-232 USB Interface cable with the RS-232 Port on the back side of the device.
  • Page 40 9. Care and Maintenance Your instrument is a precise electronic device. Do not tamper with the circuit. To prevent electric shock hazard, turn off the power and disconnect the probes or connectors from the mains before removing the cabinet, if needed. 9.1.
  • Page 41 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 02/2017/MP PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de www.peaktech.de...
