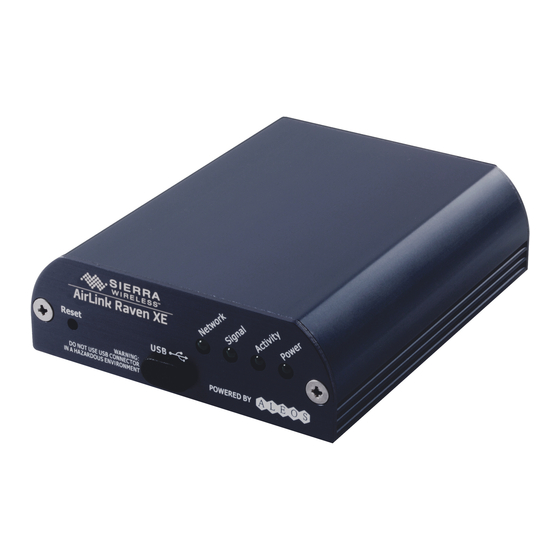

Sierra Wireless AirLink Raven XE User Manual
  1. Manuals
  2. Brands
  3. Sierra Wireless Manuals
  4. Gateway
  5. AirLink Raven XE
  6. User manual

Sierra Wireless AirLink Raven XE User Manual

Hide thumbs Also See for AirLink Raven XE:
Table of Contents

Advertisement

Quick Links

Download this manual
www.ime.de
Raven XE
User Guide
20080605
Rev 2.0
ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AirLink Raven XE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sierra Wireless AirLink Raven XE

Summary of Contents for Sierra Wireless AirLink Raven XE

  • Page 1 www.ime.de Raven XE User Guide 20080605 Rev 2.0 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 2 POWERED OFF. When operating, the Sierra Wireless AirLink  Raven XE can transmit signals that could interfere with  various onboard systems. Note: Some airlines may permit the use of cellular phones while the aircraft is on the ground and the door is open. Sierra Wireless AirLink Raven XE may be used at this time. The driver or operator of any vehicle should not operate the  Sierra Wireless AirLink Raven XE while in control of a vehicle.  Doing so will detract from the driver or operatorʹs control and ...
  • Page 3 www.ime.de Preface DIRECT, INDIRECT, SPECIAL, GENERAL, INCIDENTAL,  CONSEQUENTIAL, PUNITIVE OR EXEMPLARY DAMAGES  INCLUDING, BUT NOT LIMITED TO, LOSS OF PROFITS OR  REVENUE OR ANTICIPATED PROFITS OR REVENUE  ARISING OUT OF THE USE OR INABILITY TO USE ANY  SIERRA WIRELESS PRODUCT, EVEN IF SIERRA WIRELESS  AND/OR ITS AFFILIATES HAS BEEN ADVISED OF THE  POSSIBILITY OF SUCH DAMAGES OR THEY ARE  FORESEEABLE OR FOR CLAIMS BY ANY THIRD PARTY. Notwithstanding the foregoing, in no event shall Sierra  Wireless and/or its affiliates aggregate liability arising under or  in connection with the Sierra Wireless product, regardless of  the number of events, occurrences, or claims giving rise to  liability, be in excess of the price paid by the purchaser for the  Sierra Wireless product. Patents Portions of this product may be covered by some or all of the  following US patents: 5,515,013 5,629,960 5,845,216 5,847,553 5,878,234 5,890,057 5,929,815 6,169,884 6,191,741 6,199,168 6,339,405 6,359,591 6,400,336 6,516,204 6,561,851 6,643,501 6,653,979 6,697,030 6,785,830 6,845,249 6,847,830 6,876,697 6,879,585...
  • Page 4 Monday to Friday, except US Holidays support@sierrawireless.com E-mail: Sales Desk: Phone: 1-510-624-4200 1-604-232-1488 Hours: 8:00 to 5:00 Pacific Time MobileandM2Msales@sierrawireless.com E-mail: Post: Sierra Wireless America 39677 Eureka Drive Newark, CA 94560 Sierra Wireless 13811 Wireless Way Richmond, BC Canada V6V 3A4 Fax: 1-510-624-4299 1-604-231-1109 www.sierrawireless.com...

  • Page 5: Table Of Contents

    www.ime.de Contents Introduction to the Raven XE ......... .1 ALEOS™...
  • Page 6 www.ime.de Contents Inputs, Relay Outputs, and Power Status ......50 Capturing External Events using Inputs ......... . . 50 Connecting devices to the IO Port .
  • Page 7 www.ime.de Contents Status ............... . 90 Information Displayed in AceManager without AT Commands Listed .

  • Page 8: Introduction To The Raven Xe

    The Raven XE is the perfect solution for any device with an  Ethernet connection that requires pervasive connectivity  including PCs, routers, network equipment and POS/ATMs as  well as commercial automation equipment. Powered by ALEOS™, Raven XE modems are designed to  maintain a reliable, consistent network connection. With a  ethernet interface and a vast library of machine protocols, the  Raven XE is a workhorse for industrial and mission critical  applications.  Key applications include utilities, manufacturing, automation,  oil and gas, SCADA, telemetry, Homeland Security and asset  monitoring.  Figure 1-1: Sierra Wireless AirLink Raven XE Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 9: Aleos

    www.ime.de Introduction to the Raven XE ALEOS™ ALEOS, the embedded core technology of the Sierra Wireless  AirLink products simplifies installation, operation and mainte‐ nance of any solution, and provides an always‐on, always‐ aware intelligent connection for mission‐critical applications.  ALEOS enables: • Persistent Network Connectivity • Over‐The‐Air (OTA) Upgrades • Wireless Optimized TCP/IP • Real‐Time Notification • Extensive Machine Protocols • Packet Level Diagnostics • Device Management & Control • Protocol Spoofing Figure 1-2: Powered by ALEOS AceWare™ A wireless solution is not complete until you have software  tools to manage the devices monitoring your valuable  equipment. AceWare™ is the device management and  monitoring application suite for Sierra Wireless AirLink  products powered by ALEOS. These modem utilities, except AceNet, are free of charge to  those who own Sierra Wireless AirLink modems. You can ...
  • Page 10 www.ime.de Introduction to the Raven XE Simplified Deployment AceManager provides the ability to remotely set up and  configure your Sierra Wireless AirLink products. Remote  device setup and configuration reduces the deployment  timeline of your wireless solution and provides a quicker path  to ROI.  Templates allow you to easily configure other devices in your  fleet with identical settings, ensuring a simple, accurate  deployment. Monitor and Control AceManager allows an administrator to remotely monitor a  modem’s status, health and configuration settings. The user  interface displays signal strength, cell site information, byte  counters and error conditions, enabling you to pinpoint any  issues and troubleshoot immediately. AceManager enables remote configuration and parameter  settings to be changed or reset instantly over the air, change a  device’s port configuration, IP address settings, and much  more. After configuring one modem, use the template feature  to copy that device configuration to other modems. Tip: Configuration steps and examples in this guide use AceManager. AceNet, the enterprise grade productivity enhancing tool,  enables you to efficiently deploy and monitor Sierra Wireless ...

  • Page 11: Modem Doctor

    www.ime.de Introduction to the Raven XE Modem Doctor Modem Doctor is a troubleshooting and diagnostics utility.  This utility will allow you to get a log file of the Raven XE  activity which you can then send to Sierra Wireless support,  erase the current configuration completely., and temporarily  set the Raven XE to a known configuration to aid in trouble  shooting (SOS mode). Figure 1-3: Modem Doctor Connecting to your cellular provided The Raven XE uses your cellular provided as an ISP (Internet  Service Provider) to connect you to the Internet. Steps of a connection: When your Raven XE is powered on, it automatically  searches for cellular service using  HSUPA/HSDPA. Your Raven XE establishes a link to the your cellular  provided network, also called registering on the network,  and receives an IP address. When your Raven XE has received its IP address from  your cellular provided, a connection to the Internet or the  cellular network is also available for a computer or other  device connected directly to the Raven XE. Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 12: Dynamic Vs. Static Ip Addresses

    www.ime.de Introduction to the Raven XE Raven XE Figure 1-4: Connecting to the Internet The Raven XE will perform a one‐to‐one routing for all  internet traffic to and from the computer or other end device.  One‐to‐one means that your Raven XE will provide a  connection for one device to the Internet at a time. In Private  Mode, the Raven XE will provide NAT (Network Address  Translation) for the computer or other end device. Note: The Raven XE does not provide advanced routing required by one-to-many (several devices connected to one port). If you need to have more than one device connected to the Internet through your Raven XE, you will need to have a router connected to the modem.

  • Page 13: Gsm Communication

    www.ime.de Introduction to the Raven XE Tip: If your account with your cellular provided includes a dynamic IP address and you need a static IP, please consult your your cellular provided Representative for more information about changing your account for static IP support. If you need to contact your Raven XE, a device connected to ...
  • Page 14 www.ime.de Introduction to the Raven XE from Node B (known as HARQ‐Hybrid Automatic Repeat  Request) to deliver the improved downlink performance vs.  UMTS and EDGE. HSPDA (and HSUPA) falls back to UMTS, EDGE or GPRS (in  order of precedence). This feature allows you to have seamless  connectivity no matter where your Raven XE is. UMTS UMTS (Universal Mobile Telecommunications System)  supports up to 1920 kbit/s data transfer rates, although most  users can expect performance up to 384 kbit/s. A UMTS  network uses a pair of 5 MHz channels, one in the 1900 MHz  range for uplink and one in the 2100 MHz range for downlink.  EDGE EDGE (Enhanced Data rates for GSM Evolution) provides end‐ to‐end packet data services with an enhanced connectivity  building on GPRS technology and using the established GSM  networks. EDGE provides higher transmission rates and better  transmission quality for data than GPRS. EDGE can carry data  at speeds typically up to 384 kbit/s in packet mode. When EDGE is not available, your Raven XE will fall‐back to  GPRS for the connection to your cellular provided to provide  continued connectivity. GPRS General Packet Radio Service (GPRS) is packet‐switched with  many users sharing the same transmission channel, but only  transmitting when they have data to send. This means that the  total available bandwidth can be immediately dedicated to  those users who are actually sending at any given moment,  providing higher utilization where users only send or receive  data intermittently. GPRS provides speeds of 30–70 kbps with  bursts up to 170 kbps. Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 15: Specifications

    www.ime.de 2: Specifications • Power Connector Features and Benefits • Embedded Intelligence • Low Power Consumption • Compact Size • Rugged Aluminium Case • High‐Speed Processor (ARM 9) • High‐Speed 2‐way Data • 10/100 Mbps Ethernet Port • Persistent Network Connectivity • Remote Management and Configuration • Class I Div 2 Certified Technology • HSUPA With Fallback to: · HSDPA · UMTS · EDGE · GPRS (MS‐12) ·...
  • Page 16 www.ime.de Specifications Standards/Approvals • Carrier specific approvals • CE (Class A device per EN55022) • RoHS • • Industry Canada • PTCRB • This apparatus is suitable for use in Class I, Division 2,  Groups A, B, C, D or unclassified or non‐hazardous  locations. • CE  • PTCRB Warning: Explosion Hazard - Substitution of any components may impair suitability for Class I, Division 2. Host Interfaces •...

  • Page 17: Power Connector

    www.ime.de Specifications • Signal • Activity • Power • Reset Button Power Connector Digital Digital Ground (black) Power (red) Power (red) Ground (black) Figure 2-1: Power Connector (not to scale) Warning: Explosion Hazard - Do not disconnect equipment unless power has been switched off or the area is known to be non-hazardous.

  • Page 18: Activating Raven Xe On Your Cellular Provided

    www.ime.de 3: Activating Raven XE on your cellular provided • Installing the SIM • Configuring the APN This chapter provides step‐by‐step directions for activating  your Raven XE on your cellular provided’s network.  Installing the SIM The Subscriber Identity Module (SIM) in the Raven XE is a  smartcard that securely stores the key identifying a cellular  subscriber. Generally, you will only need to install a SIM once  in the life of the modem and it may be pre‐installed by your  Sierra Wireless Representative. 1. Before you start If the SIM was pre‐installed, unless you need to set a custom  APN, activation of your modem is complete. Cellular Account Required Cellular Account Required‐ To use your modem, you  • need to have a SIM with an active account in a data plan,  with your cellular provider (EDGEor HSUPA/HSDPA). Software Required •...
  • Page 19 www.ime.de Activating Raven XE on your cellular provided Tools Required • Small Phillips screw driver ‐ The Phillips screw driver is  the one which is also called a plus (+) or X screw driver. • Slim stylus ‐ A PDA stylus, an unbent paperclip, or other  such item. Figure 3-1: Faceplate Warning: Explosion Hazard. Do Not remove or replace Plug-in Modules unless power has been disconnected or the area is known to be free of ignitible concentrations of flammable Gasses or vapors.
  • Page 20 www.ime.de Activating Raven XE on your cellular provided Figure 3-2: Sample of the SIM card 3. Insert the SIM Gently press the SIM card to click it into place.  Tip: The top of the card faces the bottom of the modem. Note: The card and SIM may be a different color than these examples.

  • Page 21: Configuring The Apn

    www.ime.de Activating Raven XE on your cellular provided Configuring the APN The APN (Access Point Name) is the way your modem knows  how it will be communicating with the network. The APN  allows custom IP addressing and tailoring your companyʹs  wireless IP solution to meet the security and IP addressing  requirements of your applications.  Note: Most accounts use the default addressing solution of Private or Public IP addresses supplied by the Internet and Proxy APNs. Only if you have a Static or Custom IP address should you need to configure a custom APNs.
  • Page 22 www.ime.de Activating Raven XE on your cellular provided Select PPP. Select TCP or UDP. Enter the connection information. · For UDP or TCP, enter 192.168.13.31 as the IP address. · For PPP, select the COM port to which the modem is  connected. Enter the password. The default password will be  entered for you. Select OK. 3. Enter the APN Select EDGE/HSDPA/HSUPA from the menu on the left  side of AceManager (under “Groups”) Figure 3-5: AceManager : EDGE/HSDPA Type your APN in the New Value field of *NETAPN. Figure 3-6: AceManager : EDGE/HSDPA - *NETAPN Select PPP. Select TCP or UDP. Enter the connection information.
  • Page 23 www.ime.de Activating Raven XE on your cellular provided · For PPP, select the COM port to which the modem is  connected. Enter the password. The default password will be  entered for you. Select OK. Optional: If you need to configure your modem for a cus‐ tom APN, after entering the APN, there is additional infor‐ mation you will need to enter. Select Misc from the menu on the left side under  the Common group. Figure 3-7: AceManager : Misc Enter the NAI into the new value field for  *NETUID and enter your network password into  the new value field for *NETPW.  Figure 3-8: AceManager : Misc - *NETUID, *NETPW 4. Write the Settings to the Raven XE Click the Write button on the tool bar of AceManager.
  • Page 24 www.ime.de Activating Raven XE on your cellular provided Figure 3-9: AceManager : Write Reset the Raven XE. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 25: Hardware Installation Of The Raven Xe

    www.ime.de 4: Hardware Installation of the Raven XE • Connecting to Power • Connecting to a Computer or other Device • Indicator Lights • Mounting Your Raven XE should be mounted in a position that allows  Note: During installation, please easy access for the cables so they are not bent, constricted, in  be sure that the cables are close proximity to high amperage, or exposed to extreme  secure but do not bear any temperatures. The LEDs on the front panel should be visible ...

  • Page 26: Connecting To Power

    www.ime.de Hardware Installation of the Raven XE Your Raven XE will work with most PCS cellular antennas  with a SMA connector that works in the high and low  frequencies of the cellular technology of your modem. Connect  the primary antenna or primary RF cable directly to the  antenna connector on the back of the Raven XE. Tip: When using a cable to an antenna placed away from the modem, minimize the length of your cable. All gain from a more advantageous antenna placement can be lost with a long cable to the modem.

  • Page 27: Connecting To A Computer Or Other Device

    The DC power cable positive lead should be connected to the  Note: When using a DC power battery or power source positive terminal. The power cable  source (such as a solar cell), negative lead should be connected to the battery or power  Sierra Wireless recommends source negative terminal. placing a fuse (1-2 Amp) on the line close to the power source to protect your power source from Tip: The DC power cable has a white wire lead in addition to the possible surges due to shorts or power positive and negative.

  • Page 28: Indicator Lights

    www.ime.de Hardware Installation of the Raven XE Figure 4-4: USB Your Raven XE’s full‐speed (12 Mbit) USB 2.0 port can be  connected directly to most computers or other devices using a  standard full‐speed USB 2.0 cable. If the computer or device  you are connecting or the cable is not rated for full‐speed, the  modem will communicate at a reduced speed to match. The  Raven XE functions as a device, not a host.  When it is connected to a computer, the USB port should be  seen as a COM port or Ethernet port after the applicable driver  is installed. The Raven XE has a standard mini‐B connector. Warning: The USB port can only be used in a non- hazardous environment. Indicator Lights When your Raven XE is connected to power and an antenna,  there is a specific pattern to the lights to indicate its operation  mode. Figure 4-5: Raven XE Indicator lights •...
  • Page 29 www.ime.de Hardware Installation of the Raven XE RSSI LED Ranges RSSI/Signal LED Status Ranges of RSSI (dBm) On Solid Equal to or stronger than -69 Fast Blink -70 to -79 Normal blink -80 to -89 Slow Blink -90 to -99 Extinguished Equal to or weaker than -100 •...

  • Page 30: Mounting

    www.ime.de Hardware Installation of the Raven XE Mounting An optional accessory for your Raven XE is a mounting kit,  which includes a bracket. The bracket is designed to snugly  cradle the modem and hold it in place where you need it. You  can use a strap around the bracket and modem for extra  security. The bracket can be attached to a stationary location  using #6 screws with the mounting hole diameter approxi‐ mately 0.150ʺ.  The instructions to bracket installation is following: Mount the bracket using number 6 screws. There are two  holes each, to fasten screws, and minimum of one hole  each end is required for mounting bracket. Position Raven XE between Alignment ears. Engage top groove in body of  Raven XE with two tabs. Push on far side of Raven XE in center so that it touches  side of Bracket. Press down and release when upper groove on far side of  Raven XE, aligns with tabs. Release to complete installation in to mounting bracket. To remove, press on the two edges of the modem and the  brackets, as pointed by arrows in the diagram provided below.  By doing this, the modem will snap out of the mounting  bracket. Figure 4-6: Optional Mounting Bracket Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 31 www.ime.de Hardware Installation of the Raven XE Figure 4-7: Mounting bracket installation Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 32 www.ime.de Hardware Installation of the Raven XE Figure 4-8: 100-170-1015 : Mounting Bracket for Raven XE Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 33: Configuring Your Raven Xe

    www.ime.de 5: Configuring your Raven XE • Using AceManager • Using Templates With ALEOS as its “brain”, the Raven XE is a highly configu‐ • Using a Terminal rable device, more than just a “dumb” modem.   Application with AT To configure your Raven XE, you have two options.  You can  Commands use the configuration and management applications of the  AceWare suite or you can use a terminal emulator application  such as HyperTerminal, PuTTY, or many others.  Since the AceWare applications are designed for ease of use,  nearly all descriptions and screen shots of Raven XE configu‐ ration in this guide and Application Notes are done with  AceManager. In addition to the various chapters in this guide  giving information and directions about using the features of  your Raven XE, the Configuration Commands appendix  briefly describes all the commands available. To get a more  expanded view of the other AceManager features, refer to the  AceManager Guide.  A full listing of all the configuration commands for you  modem are in Appendix A. Using AceManager AceManager is a free utility and is available on the product CD  or can be downloaded from the Sierra Wireless America ...
  • Page 34 www.ime.de Configuring your Raven XE Figure 5-1: AceManager 2. Connect to your Raven XE Click the Connect button. Figure 5-2: AceManager : Connect to Modem Select a connection method: · If you are connecting remotely, you can use UDP, TCP, or  SMS. · If you are connecting locally with the modem connected  directly to your computer using a serial cable, you can  use PPP.  · If you are connecting locally with the modem connected  directly to your computer using an Ethernet cable, you  can use UDP, TCP, or Ethernet. Enter the connection information. · For UDP or TCP, if you are connecting locally, use the  *HOSTPEERIP of the modem to connect. The default for  the *HOSTPEERIP is 192.168.13.31. · For SMS, enter the phone number of the modem and ...
  • Page 35 www.ime.de Configuring your Raven XE Select OK. Figure 5-3: AceManager : Connected 3. Enter the configuration options On the left side of AceManager is the Groups menu.  Select the appropriate group as needed or directed.  Enter your changes in the New Value column by typing  in the desired change or using the drop down menus.  The current configuration is shown in the Value  column. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 36: Using Templates

    www.ime.de Configuring your Raven XE Figure 5-4: AceManager : Changing values 4. Write the changes to the modem Click the Write button on the tool bar of AceManager. Wait for the message “Write Successful” to appear in  the status bar.  Figure 5-5: AceManager : Write Tip: Some configuration settings will require you to reset the modem before they will take effect. You can reset the modem by using the Reset button in AceManager or by using the reset button on the modem.
  • Page 37 www.ime.de Configuring your Raven XE Note: Some of the configuration settings are specific to individual modems. You do not want to have those settings in your saved template otherwise the modems you configure with the template could cease to work with the cellular or local network. ·...
  • Page 38 www.ime.de Configuring your Raven XE 2. Applying a Template to one modem with AceManager You can use a template you created yourself, using the steps  above, or a template provided by your AirLink representative  or someone in your company who has set up a modem  template.  The template you wish to apply must be saved to  your hard drive. Load the template. Connect to the modem you want to configure  using AceManager. Click on the Load button on the toolbar. Figure 5-8: AceManager : Load Select the template you have saved (you may need  to change folders if you saved it to a different  location). Verify the configuration settings. Tip: After you load the template, it’s best to go back over the AceManager groups to make sure all the settings are what you require.
  • Page 39 www.ime.de Configuring your Raven XE Tip: You can use common settings on one modem to configure those same settings on another modem even of a different type. For example, you can use the serial settings of a modem (such as PinPoint X or Raven X) to configure the serial settings of a Raven XE.
  • Page 40 www.ime.de Configuring your Raven XE Figure 5-10: AceNet : Selected modems Tip: Click on the first with your mouse and, with the control button held down, click the additional modem. Select the Modem option in the tool bar and then select  Apply AceManager Template.  Figure 5-11: AceNet : Modem menu Either type in the Template file name, or click browse  and select the template file you want to apply (you  may need to change folders). ...

  • Page 41: Using A Terminal Application With At Commands

    www.ime.de Configuring your Raven XE Figure 5-12: AceNet : Template select Set the Retry Interval and check if you want to have  the modems Reset when the template has been  applied.  Using a Terminal Application with AT Commands You can access and configure your Raven XE using a terminal  application such as Microsoft HyperTerminal, PuTTY, or  similar. The following directions are for HyperTerminal which  is part of a standard installation of Windows XP. Start > All Programs > Accessories > Communications > HyperTer‐ minal Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 42 www.ime.de Configuring your Raven XE Figure 5-13: HyperTerminal 1. Choose a name and icon for your connection. Choose a name for your connection, such as Raven XE  or Sierra Wireless AirLink Solutions. The name and icon  are only for your own reference so you can find the  connection at a later date.  Tip: If you want to have a connection saved for both local and remote, it is recommended the connection name reflect the connection type, i.e.
  • Page 43 www.ime.de Configuring your Raven XE 2. Connect To Figure 5-14: Connect To Select TCP/IP (Winsock) for “Connect Using”. Type in 192.169.13.31 for Host Address. Change the “Port Number” to 2332. Select OK. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 44 www.ime.de Configuring your Raven XE 3. Connected Figure 5-15: HyperTerminal : TCP/IP connected Figure 5-16: HyperTerminal : connected If you are prompted for a password, enter 12345.  Type AT and press Enter. You should get a reply of  “OK” or “0”.  Type AT and press Enter. You should get a reply of  “OK” or “0”.  Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 45: At Commands

    www.ime.de Configuring your Raven XE To see what you are typing as you type it, you will  need to turn on the echo and verbose mode. Type  ATE1V1 and press Enter.  If you get a reply of “OK”, then you entered the  command successfully. If you get a reply of “0” or  “ERROR”, try entering the command again.  AT Commands When using a terminal application, you will need to manually  type in each command.  • For most commands, when you are entering them using a  terminal connection, you will need to preface the  command with AT (exceptions are noted), i.e. ATA which  is listed as A.  • Some commands have specific parameters while other  commands will take whatever you type.  • Required variable parameters are denoted with italicized  text, example, Dn. The n is variable.  • Acceptable parameters and/or specific formats are listed  with each command.  • Most commands with parameters can be entered with ? to  read the current value (for example, AT&D? will respond  with “2” if the default has not been changed).  • Optional parameters are denoted with square brackets [ ]. • AT Commands are not case sensitive. A capital “E” is the  same as a lower‐case “e”. • When you are using a terminal connection, if you enter a  command which is recognized by the Raven XE, it will ...

  • Page 46: Universal Serial Bus (Usb)

    www.ime.de 6: Universal Serial Bus (USB) • Changing the USB port communication • Installing the USB driver • Using the Virtual The Raven XE is equipped with a USB port which increases the  methods by which you can send and receive data. The USB  Ethernet Port port can be set to work as either a virtual Ethernet port or a  • Using the Virtual Serial virtual serial port. A driver installation is required to use the  Port USB port in either mode. Note: It is recommended that you use a USB 2.0 cable with your Raven XE and connect directly to your computer for best throughput.

  • Page 47: Installing The Usb Driver

    www.ime.de Universal Serial Bus (USB) Figure 6-1: AceManager : USB By default, the port is set to work as a virtual Ethernet port  (*USBDEVICE=1). To change the USB port to allow virtual serial port communi‐ cation, set *USBDEVICE to 0.  To disable the USB port, set *USBDEVICE to 2. Note: If you use a terminal connection with the USB port to change *USBDEVICE, the change is immediate. Your connection will be terminated after inputting the command. Installing the USB driver 1.
  • Page 48 www.ime.de Universal Serial Bus (USB) 2. Connect the Raven XE to your computer’s USB port When you connect the Raven XE for the first time to a USB  port on your computer, Windows should detect a new device  and prompt you to install the driver. Note: Windows will see each port type as a different USB device and will see every port on your computer separately. If you change the port type on the Raven XE or connect to a different USB port on your computer or hub, Windows will see it as a new device.
  • Page 49 www.ime.de Universal Serial Bus (USB) · If you have installed AceManager or the Setup Wizard,  the drivers have been conveniently copied to your hard  drive.  Enter C:\Program Files\Common Files\AirLink  as the location to search. · If you will be installing the driver from a file  downloaded from the Sierra Wireless website, select  Include this location in the search and type in the  location where you downloaded the file. Click Next. Figure 6-4: Hardware Wizard : Install location After you select the location, the installation should begin. If  you get a message asking if you want to continue the instal‐ lation, click Continue Anyway. Figure 6-5: Hardware Wizard : Installing Click Finish to complete the installation. The driver  should be enabled without any need to reboot your  computer. Figure 6-6: Hardware Wizard : Finish Rev 2.0 Jul.09 ime mobile solutions GmbH •...
  • Page 50 www.ime.de Universal Serial Bus (USB) Note: If you are already connected to the modem with an Ethernet cable, when you complete the installation of the USB Ethernet driver, your computer will not use the USB connection initially. You may need to reboot your computer before you can use the USB port as an Ethernet connection to the modem.
  • Page 51 www.ime.de Universal Serial Bus (USB) Figure 6-8: System Properties Click on the + in front of Network Adapters.  The newly installed driver, AirLink USB Ethernet/RNDIS,  should be displayed. If the driver is displayed with a # and  number behind the driver name (such as, AirLink USB  Ethernet/RNDIS #2), it means more than one is installed on  your computer, most likely for different USB port. More than  one copy of the driver should not cause any problems since  only the connected port and its driver would be active. Figure 6-9: Device Manager - Ethernet Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 52 www.ime.de Universal Serial Bus (USB) Virtual Serial You can verify the installation by looking in the Device  Manager. Click on Start > Control Panel. Double‐click on the System icon. Select the Hardware tab and click the Device Manager  button. Figure 6-10: System Properties Click on the + in front of Modems.  The newly installed driver, AirLink USB Serial Port, should be  displayed.  Tip: If the driver is displayed with a # and number behind the driver name (such as, AirLink USB Serial Port #2), it means more than one is installed on your computer, most likely for different USB port.
  • Page 53 www.ime.de Universal Serial Bus (USB) Figure 6-11: Device Manager - Serial To connect to the modem using the USB virtual serial, most  applications or utilities will require you to select or enter the  serial (COM) port number. The USB connection will appear as  a standard serial port, so you will need to determine its  number to connect to it. The driver installation will automati‐ cally assign a port or you can change it if you wish to another  unused port. From the Device Manager, right click on the driver  name and select Properties. Figure 6-12: Device Manager : Driver menu Select the Advanced tab and click the Advanced Port  Settings button. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 54: Using The Virtual Ethernet Port

    www.ime.de Universal Serial Bus (USB) Figure 6-13: Driver Properties At the bottom of the screen, the current port used will  be listed. Use the drop down menu to select an  available COM port number if you need to change it. Figure 6-14: Advanced Settings Note: The COM port number assigned by driver installation is the next port that is available.The port number might vary depending on the number of devices connected (using serial or virtual serial). Using the Virtual Ethernet Port Once the driver is installed, you can use the USB port just like ...

  • Page 55: Using The Virtual Serial Port

    www.ime.de Universal Serial Bus (USB) Using USB Ethernet with AceManager In AceManager, use the UDP or TCP connection and enter the  IP address of the modem (192.168.14.31 by default) and the  password (12345 by default). 192.168.14.31 Figure 6-15: AceManager : TCP Using USB Ethernet with a Terminal Emulation Utility Configure your terminal application for telnet communication. In HyperTerminal, select TCP/IP (Winsock) Use the IP address of the modem (192.168.14.31 by  default) as the destination and use the telnet port of  the modem (2332 by default). 192.168.14.31 Figure 6-16: HyperTerminal : TCP Enter the modem password (12345 by default) when  requested. Using the Virtual Serial Port Once the driver is installed, you can use the USB port just like ...
  • Page 56 www.ime.de Universal Serial Bus (USB) Using the USB virtual serial port with AceManager In AceManager, the USB virtual serial port connection will  appear as a standard serial port.  Use the PPP connection and  select the COM#serial port of the USB connection. Figure 6-17: AceManager : PPP Tip: You will need to open AceManager after you connect the USB cable to your computer for AceManager to have access to the USB Serial PORT.

  • Page 57: Inputs, Relay Outputs, And Power Status

    www.ime.de 7: Inputs, Relay Outputs, and Power Status • Sub-section • Sub-section The Raven XE has special features for use in and M2M  environment. The Raven XE can be configured to monitor the  inputs and respond to specific types of events.  These features  can be configured to your needs. Capturing External Events using Inputs As part of its power connector, the Raven XE is equipped with  an I/O interface for use in instrumentation applications. This  includes 1 digital input and 1 digital output which can be  connected, via a special I/O adapter cable, to sensors and  switches to monitor status and remotely control equipment. Figure 7-1: Raven XE Digital Input By measuring contact closures on switches, the digital inputs  can report a simple open or closed state. Each of the four  digital inputs can be wired to the two ground signals via a  switch. When the switch is open, the input will read “OPEN”.  When the switch is closed and the input is connected to  ground, the input will read “CLOSED”.  Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 58: Connecting Devices To The Io Port

    www.ime.de Raven XT Figure 7-2: Digital Input Contact Closure • When a door or other latch is opened or closed. • Counting pulses or other electronic events.  • When a gauge reaches a certain point.  • When a container fills or empties.  • When a switch or valve is opened or closed. • When the tow bar is raised or lowered. • Connected to a sensor, the level of fuel in a vehicle. • When the trunk of a vehicle is opened or closed. • When the ignition is turned on or off. • Lorsquʹune jauge atteint une certaine valeur. Connecting devices to the IO Port You can purchase an optional I/O Power Cable for the Raven  Note: Before you install the XE which can be used to attach devices to the combination I/O ...

  • Page 59: Monitoring The Input And Output

    www.ime.de Inputs, Relay Outputs, and Power Status Figure 7-3: I/O Connector Diagram Caution: Never apply voltage to the Digital inputs. The inputs can only be switched open or closed to ground. Monitoring the Input and Output You can monitor the status of the digital inputs using  ACEmanager, AT Commands, or with special reports sent by  email, SMS, or other report types using Event Reporting. In  ACEmanager, select the I/O group. Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 60: Power Effect On Device State

    www.ime.de Raven XT Figure 7-4: ACEmanager : I/O Power Effect on device State Once the transition from powered on to standby, low‐power  mode starts, the device will change state to AT mode. This  results in the current mode being gracefully terminated. For  the brief period when the device is preparing for low‐power  mode, the device will remain in AT mode. At that time, it  wonʹt auto‐answer, ATD will fail, etc. Once low‐power mode is  entered, the device will then discard any data received on the  host port. When the device is woken from low‐power mode, the same  behavior occurs as upon power on. The device starts in AT  mode, and then after 5 seconds will enter the default start‐up  mode as it is configured for the modem.  20080605 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 61: Data Communication And Host Modes

    www.ime.de 8: Data Communication and Host Modes • Basic Modes • Data Communication The Raven XE plays the part of a HOST when a computer or  another device is connected directly to its port and routes data  to/from the connected device to the cellular network.  Caution: The Raven XE moves data from one port to the cellular network in a simple one-to-one routing. It does not employ a routing table or any complicated routing protocol.

  • Page 62: Basic Modes

    www.ime.de Data Communication and Host Modes Basic Modes AT Mode Using a terminal connection, AT commands are used to  configure the modem, command it to do something, or query a  setting. For a full listing of the AT commands, refer to the  appendix. AceManager is a graphical user interface for most  AT Commands. • AT commands must always be terminated by <CR> (ASCII  character 0x0D), a carriage return (pressing enter on the  keyboard). Some may also include a new line or line feed  <LF>.  • If E=1 (Echo On), the AT command (including the termi‐ nating <carriage return) will be displayed (output) before  any responses.  • Two settings affect the format of AT command output: V  (Verbose) and Q (Quiet). • If Q=1 (Quiet On), no result codes are output whatsoever,  so there is no response generated by a (non query)  command.  • If Q=0 (Quiet Off), result codes are output. The format of  this output is then affected by the Verbose setting. If Quiet mode is off, the result code is affected as follows:  For V=1 (Verbose mode), the textual result code is sur‐ rounded by a carriage return and new line. Any AT  query response is also surrounded by a carriage return  and new line. For V=0 (Terse mode), a numeric result code is output  with a single trailing carriage return (no new line is ...

  • Page 63: Passthru Mode

    www.ime.de Data Communication and Host Modes PassThru Mode In PassThru mode, the Raven XE does not behave normally, all  port communication is passed directly between the internal  hardware and the computer connected directly to the modem.  This mode can be used to configure hardware‐specific settings.  For example, provisioning, troubleshooting, communicating  with legacy equipment, etc. Caution: ALEOS is disabled in PassThru Mode. You cannot use most ALEOS specific commands while the modem is in PassThru Mode. While in PassThru mode, you also cannot use AceManager to connect with the PinPoint.

  • Page 64: Telnet Mode

    www.ime.de Data Communication and Host Modes Figure 8-1: AceManager : PassThru PassThru Mode allows only specific AT commands. Some  ALEOS commands will be unavailable when the Raven XE is  in PassThru mode. The commands usable also depend heavily  on the modem model number (found on the label on the top of  the Raven XE).  Note: Some internal hardware requires upwards of 20 seconds before AT commands can be entered, so be patient if there seems to be no response to AT commands. Telnet Mode In AceManager you can configure Telnet operation.
  • Page 65 www.ime.de Data Communication and Host Modes Figure 8-2: AceManager : S0 If you need to change the port for Telnet (for example, you  have the default port blocked on your firewall), the option is  on the Other tab. The default telnet port is 2332. You can also  change the Telnet timeout, if the connection is idle, default 2  minutes. Figure 8-3: AceManager : Other - *TPORT, *TELNETTIMEOUT. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 66: Data Communication

    Tip: When using Public mode, Sierra Wireless recommends connecting the modem directly to the computer or other end device. Using a hub or switch may prevent the Raven XE from updating the IP address of the end device when an IP address is received from the cellular network.
  • Page 67 www.ime.de Data Communication and Host Modes Figure 8-4: AceManager: PPP/Ethernet • *HOSTPRIVMODE ‐ Set to 1 to enable the explicit IP  addresses. • *HOSTPRIVIP ‐ Set to the IP address you want the Raven  XE to give to your device. • DHCP network Mask ‐ The subnet mask that is passed to  the DHCP client on the Host device. • *HOSTPEERIP ‐ Set to the IP address you want for the  Raven XE. • *HOSTNETMASK ‐ Set to the subnetmask, generally  255.255.255.0. Tip: If you are using Private Mode (*HOSTPRIVMODE=1), you will need to make sure that *HOSTPRIVIP and *HOSTPEERIP are on the same subnet.
  • Page 68 www.ime.de Data Communication and Host Modes Note: Regardless if the Raven XE is configured for Public Mode or Private Mode, the same IP address will be given to all devices connected to any of the ports. While you can connect with each to the cellular network and the Internet, you cannot use the Raven XE as a hub or router to communicate between them.

  • Page 69: Basic Routing

    www.ime.de Data Communication and Host Modes Additional Connected Networks If you have a router connected to the Raven XE with additional  networks configured behind that router, you can specify them  in the PPP/Ethernet group of AceManager. Configure the  Network the Host Network Mask for up to two additional  networks. Basic Routing Expanding the capabilities of the Raven XE, ALEOS features  some basic routing to connected computers and networks.. Port Forwarding Any data coming in on the defined Public Port will be passed  to the corresponding Private Port connected to the physical  interface specified and using the host IP address..  Note: This feature can be used only in private mode. Figure 8-5: AceManager: Port Forwarding Rev 2.0 Jul.09 ime mobile solutions GmbH •...
  • Page 70 www.ime.de Data Communication and Host Modes Figure 8-6: Port Forwarding In AceManager, enter the fields in the Port Forwarding group. • Number of PF Entries: Set value to number of used Port  forward rules for performance gain. Each forwarding entry  has four parameters: · Public Port: Port number of the Modem/Gateway. · Host/IF: Physical connection type to the modem. (USB,  Ethernet).  Serial PPP is not available on the Raven XE. · Host IP: IP address of the connected device/computer. · Private Port: Port number on the connected device. • Port Forwarding with range of ports (start and end): The  Public Port 1 start and Public Port 1 end, allows ranges of  ports to be forwarded, and or changed without individual  entry.  For example, if Public range is 8080 ‐ 8090   to 80,  this will cause 8086 to be forwarded to 86.  You can set a default in the PPP/Ethernet group, if you do not  need: • To forward to specific ports on your connected device, but  you want all data to be directly used by ALEOS, or  otherwise forwarded. • To pass to only one connected device.  Note: The default settings are independent of the number of Port Forward entries and can be used with port forwarding to pass anything not forwarded to specific ports.
  • Page 71 www.ime.de Data Communication and Host Modes Firewall Functions The Raven XE can provide a basic firewall between the public  and private networks. There are two types of firewall rules  supported by the Raven XE, IP filtering and port filtering. • IP Filtering: When enabled, only packets with source IP  addresses matching those in a list or range of trusted hosts  will be allowed through. · Friends List IP: Each entry can be configured to allow a  single IP address, for example 64.100.100.2, or the IP  addresses from a complete subnet, such as 64.100.10.255  allowing all IP addresses from 64.100.10.0 to  64.100.10.255. · Non‐Friends Port Forwarding: Non‐Friends port  forwarding is like an allow rule for any of the forwarded  ports. If it is enabled, the port forwarding rules apply to  all incoming packets. If it is diabled, only Friends List  IPs get through.    · Start and End Range: Specify the IP address range that is  allowed access, for example 64.100.10.2 to start and  64.100.10.15 to end would allow 64.100.10.5 but would  not allow 64.100.10.16. · Outbound IP Filtering: Enable or disable Outbound IP  filtering (0‐OFF, 1‐ ON). Outbound Incoming traffic will  create an outbound hole in the firewall, unless other  restrictions apply to it.  Access to Aleos ports are not  blocked. Note: In addition to the security settings in ALEOS, Inbound connec- tions also require mobile terminated or Internet routable WAN/Cellular account.
  • Page 72 www.ime.de Data Communication and Host Modes Figure 8-8: AceManager: Firewall - IP • Port Filtering Mode: Independent of the IP filtering, this  Note: Port Filtering Mode does mode can be enabled to block ports specified or allow  not require to be set when you ports specified.  When enabled, all ports not matching the  enable Non-Friends Port rule will be allowed or blocked depending on the mode. Forwarding. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 73 www.ime.de Data Communication and Host Modes Figure 8-9: AceManager: Firewall Ports • Firewall Port: Specify the port you wish to have blocked or  allowed, depending on the mode configured. • Packet Filtering: Not available at this time.  Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 74: Keepalive

    www.ime.de Data Communication and Host Modes Figure 8-10: AceManager: Firewall Keepalive Keepalive is used to test the connection to the cellular network  by pinging an IP address after a specified period of inactivity.  Keepalive is only recommended for users who have a remote  terminated modem that infrequently communicates to the  network or if you have experienced issues over time where the  modem can no longer be reached remotely. When Keepalive pings the IP address, an acknowledgement  indicates there is an active connection to the network. If the  Raven XE does not receive a response from the IP address, it  will make additional attempts according to a backoff algorithm  before determining the Internet connection is not functioning  properly. If it determines the connection is not functioning, the  modem will then attempt to reconnect to your cellular  provided to reestablish IP connectivity. Configuring Keepalive In AceManager, the Keepalive settings are part of the Other  group. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 75 www.ime.de Data Communication and Host Modes Figure 8-11: AceManager : Other • *IPPING sets the interval, in minutes, you want Keepalive  to test the network connection. To disable Keepalive, set  *IPPING to 0 (default setting).  Note: 15 minutes is the minimum time which can be set for Keepalive. If you set *IPPING for a value less than the minimum, the minimum value will be set.
  • Page 76 www.ime.de Data Communication and Host Modes Data usage using Keepalive Keepalive is an optional feature. If you frequently pass data  with your modem, you most likely do not need to have  Keepalive enabled. When using Keepalive, be aware that a  ping moves approximately 66 bytes of data over the network  and is billable by your cellular provided.   The following  *IPPING settings will incur approximate monthly data usage  in addition to any other data usage:  *IPPING Estimated Usage 15 minutes 400k / month 30 minutes 200k / month 60 minutes 100k / month 120 minutes 50k / month Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 77: Ip Manager

    www.ime.de 9: IP Manager • Understanding Domain Names • Using IP Manager with your Raven XE If you have a fleet of Sierra Wireless AirLink modems or even  • Understanding DNS if you only have one, it can be difficult to keep track of the  current IP addresses, especially if the addresses aren’t static  but change every time the modems connect to Provider. If you  need to connect to a modem, or the device behind it, it is so  much easier when you have a domain name  (car54.mydomain.com, where are you?).  Reasons to contact the modem and/or the connected device: • Requesting a location update from a delivery truck. • Contacting a surveillance camera to download logs or  survey a specific area.  •...

  • Page 78: Understanding Domain Names

    www.ime.de IP Manager • Dynamic IP addresses are granted only when your Raven  XE is connected and can change each time the modem  reconnects to the network. • Static IP addresses are granted the same address every  time your Raven XE is connected and are not in use when  your modem is not connected. Since many cellular providers, like wire‐based ISPs, do not  offer static IP addresses or static address accounts cost a  premium vs. dynamic accounts, Sierra Wireless AirLink  Solutions developed IP Manager to work with a Dynamic DNS  server to receive notification from Sierra Wireless AirLink  modems to translate the modem’s dynamic IP address to a  fully qualified domain name. Thus, you can contact your  Raven XE directly from the Internet using a domain name. Understanding Domain Names A domain name is a name of a server or device on the Internet  which is associated with an IP address. Similar to how the  street address of your house is one way to contact you and  your phone number is another, both the IP address and the  domain name can be used to contact a server or device on the  Internet. While contacting you at your house address or with  your phone number employ different methods, using a  domain name instead of the IP address actually uses the same  method, just a word based name is commonly easier to  remember for most people than a string of numbers. Understanding the parts of a domain name can help to under‐ stand how IP Manager works and what you need to be able to  configure the modem. A fully qualified domain name (FQDN)  generally has several parts.  • Top Level Domain (TLD): The TLD is the ending suffix for  a domain name (.com, .net, .org, etc.) • Country Code Top Level Domain (ccTLD): This suffix is ...

  • Page 79: Dynamic Names

    www.ime.de IP Manager need to be registered with ICANN or any other registry. It  is the responsibility of a domain to keep track of its own  subs.  car54.mydomain.com • .com is the TLD • mydomain is the domain (usually noted as mydomain.com  since the domain is specific to the TLD) • car54 is the subdomain or server name associated with the  device, computer, or modem registered with  mydomain.com car54.mydomain.com.ca This would be the same as above, but with the addition of the  country code. In this example, the country code (.ca) is for  Canada.  Tip: A URL (Universal Resource Locator) is different from a domain name in that it also indicates information on the protocol used by a web browser to contact that address, such as http:// www.sierrawireless.com.

  • Page 80: Using Ip Manager With Your Raven Xe

    www.ime.de IP Manager Note: The fully qualified domain name of your Raven XE will be a subdomain of the domain used by the IP Manager server. Using IP Manager with your Raven XE To allow your Sierra Wireless AirLink modem to be addressed  by name, the modem needs to have a minimum of three  elements configured. You can also configure a second dynamic  server as a backup, secondary, or alternate server.  In AceManager, select Dynamic IP.  Figure 9-1: AceManager: Dynamic IP Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 81: Data Usage For Ip Manager Server Updates

    www.ime.de IP Manager • *MODEMNAME : The name you want for the modem.  There are some restrictions listed below for the modem  name. • *DOMAIN : The domain name to be used by the modem.  This is the domain name of the server configured for  *IPMANAGER1. • *IPMANAGER1 : The IP address or domain name of the  dynamic DNS server which is running IP Manager. • *IPMANAGER2 : The secondary server for the domain.  While it is optional to have two servers configured, it is  highly recommended. Tip: You can use a domain name instead of the IP address for your IP Manager servers if you have DNS set up in your Raven XE. •...

  • Page 82: Eairlink.com

    24/7. Tip: When using the IP Manager service offered by Sierra Wireless, since there are many modems using the service, it is even more imperative to have a unique name for your modem.
  • Page 83 www.ime.de IP Manager internal to the local network or frequently changing IP  addresses, the DNS servers provided by Provider should be all  you need. If the Raven XE will be communicating with a device that has a  domain name but changes its IP address frequently (such as  another AirLink modem using IP Manager) or is on a network  where devices are accessed by names rather than IP addresses,  you will want to put in an alternate DNS (*DNSUSER) where  that domain is updated, such as the IP Manager server the  remote modem is using or the listing of IP addresses to names  is kept.  If you need to manually configure DNS, in AceManager, select  DNS. Figure 9-2: AceManager: DNS • *DNS1 and *DNS2 ‐ The primary and secondary DNS  servers set by Provider when your Raven XE gets its IP  address.  • *DNSUSER ‐ Set this, if desired, to an additional DNS  server to query first before the primary or secondary (just  as a hosts file is queried first on a computer). If *DNSUSER  is set to 0.0.0.0, it will be ignored.  • *DNSUPDATE ‐ This command sets how often you want  DNS Updates to be requested. Otherwise the Raven XE  will only send updates when it is reset, powered up, or the  IP address is granted by network changes.    • Use Alternate DNS 2 ‐ Set another DNS User.  Note: You can set up a second DNS User, if you have two DNS users.

  • Page 84: The "Ppp-Peer" Domain Name

    www.ime.de IP Manager The “PPP-Peer” Domain Name The Raven XE uses the unqualified domain name of “ppp‐ peer” when it is in PPP or SLIP address mode to resolve the  address of the device or computer connected via PPP or SLIP  address. If the Raven XE is not in PPP or SLIP address mode,  “ppp‐peer” will resolve to 0.0.0.0. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 85: Snmp : Simple Network Management Protocol

    www.ime.de 10: SNMP : Simple Network Management Protocol • SNMP Configuration • SNMP MIB Definition The Simple Network Management Protocol (SNMP) was  Sample designed to allow remote management and monitoring of a  variety of devices from a central location. The SNMP  management system is generally composed of agents (such as  your Raven XE, a router, a UPS, a web server, a file server, or  other computer equipment) and a Network Management  Station (NMS) which monitors all the agents on a specific  network. Using the management information base (MIB), an  NMS can include reporting, network topology mapping, tools  to allow traffic monitoring and trend analysis, and device  monitoring. Authentication ensures SNMP messages coming from the  agent, such as the Raven XE, have not been modified and the  agent may not be queried by unauthorized users.   SNMPv3  uses a User‐Based Security Model (USM) to authenticate and,  if desired or supported, message encryption. USM uses a user  name and password specific to each device. The Raven XE can be configured as an SNMP agent and  supports SNMPv2c and SNMPv3.  Management Information Base (MIB) The management information base (MIB) is a type of database  used to compile the information from the various SNMP ...

  • Page 86: Snmp Configuration

    www.ime.de SNMP : Simple Network Management Protocol SNMP Configuration To configure your Raven XE to work as an SNMP agent, you  can use either AceManager, or a terminal connection to  configure the modem using AT commands. In AceManager,  the SNMP commands are all part of the Other group under the  Common group. There are only three commands to set for SNMP in the Raven  XE: the listening port, the security level, and the trap desti‐ nation. Figure 10-1: AceManager : Common > Other Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 87: Listening Port

    www.ime.de SNMP : Simple Network Management Protocol Listening Port  sets the port for the SNMP agent to listen on. If set  *SNMPPORT to zero, default, SNMP is disabled. Tip: SNMP generally uses port 161, however most Internet providers (including cellular) block all ports below 1024 as a security measure. You should be able to use a higher numbered port such as 10161. Security Level *SNMPSECLVL sets the security level and which version of ...

  • Page 88: Trap Destination

    www.ime.de SNMP : Simple Network Management Protocol Figure 10-2: AceManager : Change Password menu option The current password will be pre‐entered. As you type the  new password and confirm it, the characters you type will be  obscured by “x”. For the password, you can use numbers,  letters, and/or punctuation.  Figure 10-3: Change Password Caution: The password is case sensitive. “drowssaP” is not the same as “drowssap”. Trap Destination *SNMPTRAPDEST needs to be set with the destination IP and  port. If either are set to zero or empty, SNMP traps are  disabled.

  • Page 89: Community String

    www.ime.de SNMP : Simple Network Management Protocol Community String The community string can be configured using *SNMPCOM‐ MUNITY. The default is “public”. SNMP MIB Definition Sample AIRLINK-MIB DEFINITIONS ::= BEGIN IMPORTS ObjectName FROM SNMPv2-SMI MODULE-COMPLIANCE FROM SNMPv2-CONF; org OBJECT IDENTIFIER ::= { iso 3 } dod OBJECT IDENTIFIER ::= { org 6 } internet OBJECT IDENTIFIER ::= { dod 1 } private OBJECT IDENTIFIER ::= { internet 4 } enterprises OBJECT IDENTIFIER ::= { private 1 }...
  • Page 90 www.ime.de SNMP : Simple Network Management Protocol ::= { general 4 } aleosSWVer OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current ::= { general 5 } aleosHWVer OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current ::= { general 6 } modemSWVer OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current...
  • Page 91 www.ime.de SNMP : Simple Network Management Protocol MAX-ACCESS read-only STATUS current ::= { common 4 } netPW OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current ::= { common 5 } requestPAP OBJECT-TYPE SYNTAX INTEGER { no(0), yes(1) } MAX-ACCESS read-only STATUS current ::= { common 6 } destinationAddress OBJECT-TYPE SYNTAX DisplayString...
  • Page 92 www.ime.de SNMP : Simple Network Management Protocol STATUS current ::= { status 1 } netState OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current ::= { status 2 } netChannel OBJECT-TYPE SYNTAX INTEGER MAX-ACCESS read-only STATUS current ::= { status 3 } rssi OBJECT-TYPE SYNTAX INTEGER(-125..-50) MAX-ACCESS read-only...

  • Page 93: Display Responses

    www.ime.de SNMP : Simple Network Management Protocol MAX-ACCESS read-only STATUS current ::= { gps 1 } satelliteCount OBJECT-TYPE SYNTAX INTEGER MAX-ACCESS read-only STATUS current ::= { gps 2 } latitude OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only STATUS current ::= { gps 3 } longitude OBJECT-TYPE SYNTAX DisplayString MAX-ACCESS read-only...

  • Page 94: Product Id

    www.ime.de SNMP : Simple Network Management Protocol Object AT Command netPW *NETPW? requestPAP *HOSTPAP? destinationAddress destinationPort serialPortSettings serialPortFlowControl ipAddress *NETIP? netState *NETSTATE? netChannel *NETCHAN? rssi *NETRSSI? serialSent not applicable for Raven-E serialReceived not applicable for Raven-E hostMode *HOSTMODE? powerMode *POWERMODE? PinPoint line modems only fixObtained PinPoint line modems only...

  • Page 95: Configuration Commands

    www.ime.de A: Configuration Commands • Info (information) • Status • Common • Logging The configuration commands (AT commands) in this chapter  • Edge/HSUPA are arranged according to their placement in AceManager.  The commands available in AceManager will depend of the  model number of your Raven XE and, in some cases, the  version of the ALEOS firmware installed. Note: Some commands can only be configured using a terminal emulation and typed AT commands. Some commands also require PassThru mode. Tip: You can use a fully qualified domain name instead of an IP address for most configuration options calling for an IP address if your Raven XE is configured to use DNS.
  • Page 96 www.ime.de Raven XT Figure 1-1: AceManager : Info *DEVICEID? The 64‐bit device ID the modem uses to identify itself to the  cellular network.  *ETHMAC? The MAC address of the Ethernet port. *NETPHONE? The modemʹs phone number, if applicable or obtainable. &V View active profile, the contents of the active registers. Not  displayed with AceManager. • n=0 : Product name (for example, Raven XE). • n=1 : The Raven XE’s firmware (ALEOS) version, hardware  ID, and copyright.  • n=2 : The internal hardwareʹs firmware version and  relevant hardware ID.  20080605 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 97: Information Displayed In Acemanager Without At Commands Listed

    www.ime.de Configuration Commands • n=3 : The hardware moduleʹs unique identification number  or serial number. • n=5 : View active profile (the contents of the active  registers). Not displayed with AceManager. Information Displayed in AceManager without AT Commands Listed • Versions of ALEOS, internal hardware, boot, and MSCI:  Versions of internally configured hardware and software. Status Most of the commands in the “Status” group have read‐only  parameters and provide information about the modem. The  Status Group has more fields that can be displayed on most  screens. You can either resize your window or use the scroll  bar on the side to display the remainder.  Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 98 www.ime.de Raven XT Figure 1-2: AceManager : Status *HOSTMODE? The current host mode (AT, PPP, UDP, etc.). If the Raven XE is  not in AT mode, telnet into the modem to execute this  command.  *NETERR? The EDGE or GPRS network bit error rate.  *NETIP? The current IP address of the modem reported by the internal  Note: If there is no current module, generally obtained from your cellular provided. This  network IP address, 0.0.0.0 may is the address can contact the Raven XE from the Internet.  be displayed. Tip: Use *NETALLOWZEROIP if you need to allow the display of an IP ending in a zero.
  • Page 99 www.ime.de Configuration Commands *NETOP? The current cellular carrier from the modemʹs firmware  version, for example, your cellular provided.  *NETRSSI? The current RSSI (Receive Signal Strength Indicator) of the  Raven XE as a negative dBm value.  Tip: The same information is displayed with the command S202?. *NETSERV? The type of service being used by the modem, for example  Tech. *NETSTATE? The current network state: • Connecting To Network: The Raven XE is in the process of  trying to connect to the cellular network.  • Network Authentication Fail: Authentication to the  cellular network has failed. Verify settings to activate the  Raven XE. • Data Connection Failed: The Raven XE failed to connect,  and it is now waiting a set time interval before it attempts  to reconnect. Verify settings to activate the Raven XE. • Network Negotiation Fail: Network connection negoti‐ ation failed. This is usually temporary and often clears up  during a subsequent attempt. • Network Ready: The Raven XE is connected to the 1x ...

  • Page 100: Information Displayed In Acemanager Without At Commands Listed

    www.ime.de Raven XT +RCIQ Current Cell Info Information. GPRS or EDGE Only. Information Displayed in AceManager without AT Commands Listed • Bytes and Packets Received and Sent: Network traffic for  the applicable port.  • Number of System Resets: Counter of the number of  system resets over the life of the modem or since the  configuration was reset.  • Bad Password Count: Counter of the number of bad  password attempts.  • IP Reject Count or Log: Rejected IP Data. • Temperature of the Internal Hardware Module: The  temperature of the internal radio module. AT Commands Requiring PassThru mode These commands are not displayed in AceManager.  +CCID Subscriber Identity Module ID. Subscriber Identity Module ID. 20080605 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...

  • Page 101: Common

    www.ime.de Configuration Commands Common The groups under the heading Common encompass those  commands that are common to most Sierra Wireless AirLink  modems. For example, a Raven X or PinPoint X will include  groups with serial related commands, however, the Raven‐E  will not. Misc (Miscellaneous) The commands of the “Misc” group are a variety of commands  that don’t directly fit in other categories. Figure 1-3: AceManager : Misc Enable Event Reporting = n Enable or disable Event Reporting, by selecting either 1‐Turn  on ER or 0‐Turn off ER.  If you choose to enable, click on Write  and then Refresh all to see all the ER fields. • n=0 : Disables • n=1 : Enables AT Escape sequence. If the Raven XE is in a data mode (any  Note: +++ is not proceeded by mode other than PassThru), this command causes the modem  AT nor does it require a carriage to re‐enter AT command mode. The “+” is ASCII 0x2B.
  • Page 102 www.ime.de Raven XT Re‐execute last command. A/ is not used in AceManager.  Note: A/ is not proceeded by AT. Manually answer an incoming connection. A is not used in  AceManager. D[method][d.d.d.d][/ppppp] or D[method][@name][/ ppppp] Dial a connection to a remote IP and Port using method.  Cannot be configured in AceManager. • method=P : Establish a UDP connection  • method=T : Establish a TCP connection  • method=N : Establish a Telnet connection  • d.d.d.d= IP address to contact  • ppppp= port to contact  Examples:  ATD - Dial (establish) default connection. ATDP192.168.13.31/2332 - Dial (establish) UDP session to 192.168.13.31, at port 2332.
  • Page 103 www.ime.de Configuration Commands DS=n Allows a PPP connection to be initiated on the host port. • n=2 : Initiates the PPP connection. Cannot be configured in AceManager.  Hang‐Up Command.  • n=1 : Hang‐up  With an AT telnet connection, this command will terminate the  host data mode and return the Raven XE to an AT mode.  Cannot be accessed in AceManager.  Online (Remote): Causes the Raven XE to go from Command  State to data state. Cannot be configured in AceManager.  OPRG=n Enables/disables over‐the‐air firmware upgrading of the Raven  XE. When Sierra Wireless releases a new version of ALEOS,  you can upgrade your remote modems with OPRG enabled.  • n=0 : Disables • n=1 : Enables S53=[method][d.d.d.d][/ppppp] Destination IP address, port, and method. These are used as  defaults for the D (Dial) AT command.  • method= P : UDP • method=T : TCP • method=N : Telnet d.d.d.d=IP address or domain name  • • ppppp=the port address  Examples:  ATS53=T192.168.100.23/12345 ATS53=foo.earlink.com Telnet to the specified IP at port 12345. ...
  • Page 104 www.ime.de Raven XT • n=0 : Terse (numeric) command responses  • n=1 : Verbose command responses (Default).  Reset the Raven XE. In AceManager, this command is  performed with the Reset option on the toolbar.  Tip: *DATZ=1 will disable Z. &W Writes all changed modem settings. If this command is not  issued, any modified values will revert back to their previous  values at modem reset. Cannot be configured in AceManager. *DATE=[mm/dd/yyyy],[hh:mm:ss] Sets and queries the internal clock. Either the date and time  can be specified, or simply one of the two can be specified in  which case the unspecified value will remain unchanged. The  date and time are always specified 24‐hour notation.  • mm/dd/yyyy=date in month/day/year notation • hh:mm:ss=time in 24‐hour notation *DPORT=n The modemʹs Device Port which the modem is listening on for  inbound packets/data/polls. Can also be set with the command  S110.  • n=1‐65535 *HOSTPAP=n Use PAP to request the user login and password during PPP  negotiation on the host connection.  • n=0 : Disable PAP request (Default).  • n=1 : Takes user login and password from Windows DUN  connection and copies to *NETUID and *NETPW. ...
  • Page 105 www.ime.de Configuration Commands • pw=password (30 characters maximum) *NETPHONE? The modem’s phone number, if applicable or obtainable. • *NETUID=uid The login that is used to login to the cellular network, when  required.  • uid=user id (up to 64 bytes)  *STATICIP=d.d.d.d Set the static IP required to be received from the network. If the  modem does not get this IP address from the network, it will  reset the internal hardware and try again. The default is 0.0.0.0,  which allows any IP address from the network.  • d.d.d.d=IP address Example:  AT*STATICIP=192.168.1.23 Caution: STATICIP does not set the IP address of the modem, it merely tells the modem which IP address to expect. If the expected IP address is not granted while registering on the cellular network, the modem will try to register on the network again until it receives that IP address.

  • Page 106: Dns

    www.ime.de Raven XT This group includes commands specific to the modem being  able to use domain names instead of IP addresses for other  configuration options.  Figure 1-4: AceManager : DNS *DNSn=d.d.d.d Queries the DNS addresses. Your cellular carrier provides the  DNS addresses while your modem is registering on their  network.  • n=1 or 2 : First and second DNS address. • d.d.d.d=IP address of domain server. *DNSUPDATE=n Indicates whether the modem should send DNS updates to the  DNS server specified by *DNSUSER. These updates are as per  RFC2136. They are not secure and are recommended only for a  private network. In a public network, the IP Logger services  should be used instead.  • n=0 : DNS updates disabled (Default).  • n=1 : DNS updates enabled. *DNSUSER=d.d.d.d Sets a user‐provided DNS to query first when performing  name resolutions in the modem.  • d.d.d.d=IP address of domain server Note: You can set up a second DNS User, if you have two DNS users.
  • Page 107 www.ime.de Configuration Commands you connect, and still allow you to use a fully qualified domain  name to contact the Raven XE using IP Manager running on a  server with a dynamic DNS updater.  Figure 1-5: AceManager : Dynamic IP *DOMAIN=name Domain (or domain zone) of which the Raven XE is a part. This  value is used during name resolutions if a fully qualified name  is not provided and also for DNS updates. This value can be  up to 20 characters long.  • name=domain name (i.e. eairlink.com)  If *DOMAIN=eairlink.com, then when ATDT@remote1 is  entered, the fully qualified name remote1.eairlink.com will be  used to perform a DNS query to resolve the name to an IP  address.  Tip: Only letters, numbers, hyphens, and periods can be used in a domain name. *IPMANAGERn=[name][IP address] Sets a domain name or IP address to send IP change notifica‐ tions to. Up to two independent IP Manager servers can be set, ...

  • Page 108: Ppp/Ethernet

    www.ime.de Raven XT AT*IPMGRKEY1 is used to set the key to use with  AT*IPMANAGER1, while AT*IPMGRKEY2 is used to the key  with AT*IPMANAGER2.  • n=1 : First IP Manager server.  • n=2 : Second IP Manager server.  • key=128‐bit key in hexadecimal [32 hex characters] *IPMGRUPDATEn=m Sets the number of minutes to periodically send an IP update  notification to the corresponding server. This will occur even if  the IP address of the Raven XE doesnʹt change.  *IPMGRUPDATE1 is used to set the refresh rate to  *IPMANAGER1, while *IPMGRUPDATE2 is used with  *IPMANAGER2. If the value is set to 0, then periodic updates  will not be issued (i.e. IP change notifications will only be sent  when the IP actually changes).  • n=1 : First IP Manager server.  • n=2 : Second IP Manager server.  • m=0, 5‐255 : Number of minutes to send an update. *MODEMNAME=name Name of the Raven XE (up to 20 characters long) to use when  performing IP address change notifications to IP Manager. The  value in *DOMAIN provides the domain zone to add to this  name.  • name=modem name (for example, mymodem)  Example: if *MODEMNAME=mymodem and  *DOMAIN=eairlink.com, then the modemʹs fully qualified  domain name is mymodem.eairlink.com.  Automatically Generated Names:  #I3 ‐ The ESN/IMEI will be used as the name.  #CCID ‐ The CCID will be used as the name.  #NETPHONE ‐ The phone number will be used as the name.
  • Page 109 www.ime.de Configuration Commands Figure 1-6: AceManager : PPP/Ethernet *DHCPSERVER=n • Act as a DHCP server for any Ethernet device connecting  to the Raven XE. DHCP (Dynamic Host Configuration  Protocol) allows one device, the DHCP server, to provide  dynamic IP addresses to any other device which requests  them. • n=0 : Disabled.  The Raven X will not send out replies to  DHCP requests. • n=0 : Disabled (cannot be configured in AceManager).  • n=0 : Disables the DHCP server. • n=1 : Enabled. The modem will act as the primary DHCP  server for the network. • n=2 : Enabled if no other DHCP server is detected  (default). If another DHCP server is detected on the  network, the Raven XE will not send out replies to DHCP  requests. • n=0 : Disabled.  The Raven X will not send out replies to  DHCP requests. Rev 2.0 Jul.09 ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
  • Page 110 www.ime.de Raven XT Tip: For PPPoE, set *DHCPSERVER=0. *HOSTAUTH=n Host Authentication Mode: Use PAP or CHAP to request the  user login and password during PPP or CHAP negotiation on  the host connection. The username and password set in  *HOSTUID and *HOSTPW will be used.  • n=0 : Disable PAP or CHAP request (Default).  • n=1 : PAP and CHAP.   • n=2 : CHAP Tip: For PPPoE, set *HOSTAUTH=1 or *HOSTAUTH=2. *HOSTNETMASK=n.n.n.n Subnet mask for the host interface. Allows communication  with a subnet behind the host interface.  • n.n.n.n = subnet mask, example 255.255.255.0. *HOSTPEERIP=d.d.d.d Set or query the IP address that can be used to directly contact  the Raven XE once a cellular connection is established. If this  value is not specified, 192.168.13.31 will be used.  • d.d.d.d=local or peer IP address of the modem. Note: This is not normally used nor needed by user applications. *HOSTPRIVIP=d.d.d.d Set or query the private IP address that is to be negotiated by ...

  • Page 111: Passthru

    www.ime.de Configuration Commands • n=1 : Private IP Mode: When the Host initiates a 1x  connection, the host will be given the IP address specified  in *HOSTPRIVIP. The modem will then perform 1 to 1  NAT‐like address translation, which shields the Host from  network IP changes.  *HOSTPW=string Host Password for PAP, or CHAP, or PPPoE. • string=password *HOSTUID=string Host User ID for PAP, or CHAP, or PPPoE. • string=user id (up to 64 bytes) PassThru PassThru Mode is used to communicate directly to the Raven  XE internal hardware.  Caution: While the modem is in PassThru mode, ALEOS is disabled. If you need to connect to the Raven XE while it is in PassThru mode, you will need to do so with a terminal application.

  • Page 112: Smtp

    www.ime.de Raven XT Note: It may take up to 30 seconds for the hardware module to respond after CONNECT is output. *CSX1=n PassThru Echo : Echo data to the host. • n=0 : Data will be passed to the host.  • n=1 : PASSTHRU mode will echo all host received data  and will not pass the data to the modem while the modem  is not asserting DCD.  Note: If the modem is asserting DCD, data will be passed from the host to the modem as it normally is when *CSX1=0.
  • Page 113 www.ime.de Configuration Commands SMS (Short Message Service) is another way to send messages  via the cellular network. Most SMS commands require the  modem to be in PassThru mode. Note: SMS may not be supported by your account with your cellular carrier. Figure 1-8: AceManager : SMTP *NETSMS2EMAIL=n Specify the SMS/E‐mail server number. This maybe necessary  to send an SMS message to an email address. Cannot be used  with AceManager. • n=SMS/E‐mail server number *SMTPADDR=[d.d.d.d][name] Specify the IP address or Fully Qualified Domain Name  (FQDN) of the SMTP server to use.  • d.d.d.d=IP Address • name=domain name (maximum: 40 characters). *SMTPFROM=email Sets the email address from which the SMTP message is being  sent.  •...
  • Page 114 www.ime.de Raven XT *SMTPSEND=email[body] Sends an email to the address specified, followed by the body  of the email message. The email message is terminated and  sent by entering a . or Ctrl‐Z on an empty line. Cannot be  configured with AceManager. • email=email address • body=message body *SMTPSTATUS? Returns the status of the last issued SMTP message  (*SMTPSEND). If no status is available 0 is returned. Once  read, the status is cleared out. The status codes returned come  from the SMTP server to which that the modem sent the  request. Unless the receiving server is not standard, they  follow the RFC for SMTP. Cannot be used with AceManager. Example:  354 = send in progress 250 = sent ok *SMTPSUBJ=subject Allows configuration of the default Subject to use if one isnʹt  specified in the message by providing a “Subject: xxx” line as  the initial message line.  • subject=message subject *SMTPUSER=user The email account username to authenticate with the SMTP  server (*SMTPADDR) for sending email.  • user=username (maximum: 40 characters). Note: Not required to use SMTP settings but may be required by your cellular carrier.

  • Page 115: Other

    www.ime.de Configuration Commands Other Figure 1-9: AceManager : Other DAE=n AT Escape Sequence detection.  • n=0 : Enable • n=1 : Disable *DATZ=n Enables or disables reset on ATZ.  • n=0 : Normal Reset (Default). n=1 : Disable Reset on ATZ. • *IPPING=n Set the period to ping (if no valid packets have been received) a  specified address (*IPPINGADDR) to keep the modem alive  (online).  • n=0 : Disable pinging (default) • n=15‐255 minutes Note: 15 minutes is the minimum interval which can be set for Keepalive.
  • Page 116 www.ime.de Raven XT *IPPINGADDR=[d.d.d.d][name] Set the IP address or valid internet domain name for the Raven  XE to ping to keep itself alive (online). *IPPING must to be set  to a value other than 0 to enable pinging.  • d.d.d.d=IP address • name=domain name *MSCIUPDADDR=name[/port] Modem Status Update Address ‐ where Name/Port is the  domain name and port of the machine where the modem  status updates will be sent. The status parameters of the Raven  XE are sent in an XML format. • name=domain name • port=port *MSCIUPDPERIOD=n Modem Status Update Period ‐ where n defines the update  period in seconds. • n=0 : Disabled.  • n=1‐255 seconds *NETWDOG=n Network connection watchdog: The number of minutes to wait  for a network connection. If no connection is established  within the set number of minutes, the Raven XE modem resets.  • n=0 : Disabled. • n=minutes : Default = 120 min. *RESETCFG Wipe the non‐volatile data in the modem. Cannot be used with  AceManager. Caution: You may need to reactivate your modem if you erase the non-volatile data.
  • Page 117 www.ime.de Configuration Commands • n=0 : SNMP is disabled.  • n=1‐65535 *SNMPSECLVL=n Selects the security level requirements for SNMP communica‐ tions.  • n=0 : No security required. SNMPv2c and SNMPv3  communications are allowed. • n=1 : Authentication equivalent to “authNoPriv” setting in  SNMPv3. SNMPv3 is required to do authentication,  SNMPv2c transmissions will be silently discarded. • n=2 : Authentication and encryption, equivalent to  “authPriv”ʹ setting in SNMPv3. SNMPv3 is required to do  authentication and encryption, SNMPv2c and SNMPv3  authNoPriv transmissions will be silently discarded.  Messages are both authenticated and encrypted to prevent  a hacker from viewing its contents. *SNMPTRAPDEST=host/[port] Controls destination for SNMP Trap messages. If port is 0 or  host is empty, traps are disabled. Traps are sent out according  to the SNMP security level (i.e. if the security level is 2, traps  will be authenticated and encrypted). Currently, the only trap  that can be generated is linkup. • host=IP address • port=TCP port *SNTP=n Enables daily SNTP update of the system time.  • n=0 : Off  • n=1 : On *SNTPADDR=[d.d.d.d][name] SNTP Server IP address, or fully‐qualified domain name, to ...

  • Page 118: Firewall

    www.ime.de Raven XT *TPORT=n Sets or queries the port used for the AT Telnet server. If 0 is  specified, the AT Telnet server will be disabled. The default  value is 2332.  • n=0 : Disabled.  • n=1‐65535 Tip: Many networks have the ports below 1024 blocked. It is recom- mended to use a higher numbered port. *TQUIT Disconnects the telnet session. Not available in AceManager.. Firewall Firewall Mode can limit access to the Raven XE from the  cellular network and the Internet. Basic Firewall functions are  available via AceManager. Caution: If you are using Firewall mode you will not be able to use AceManager remotely or Telnet to the modem unless you are contacting the modem from one of the configured IP addresses.
  • Page 119 www.ime.de Configuration Commands Figure 1-10: AceManager : Firewall FM=n Firewall mode ‐ Only allow specified IPs to access the Raven  XE modem.  • n=0 : Disable Firewall mode  • n=1 : Enable Firewall mode ‐ Only packets from friends  will be accepted, packets from other IP addresses are  ignored.  Fn=[d.d.d.d] Friends List IP address.  • n=0‐9 Friends list index  • d.d.d.d = IP address Using 255 in the IP address will allow any number. Example: 166.129.2.255 allows access by all IPs in the range  166.129.2.0‐166.129.2.255.  Tip: ATF? will return a list of all the current Fn settings. Rev 2.0 Jul.09 ime mobile solutions GmbH •...

  • Page 120: Port Forwarding

    www.ime.de Raven XT Firewall Range You can define three different ranges of start and end.  All IP  addresses between the start of the range and the end of the  range would be allowed.   For example, if Range 1 Start was set to 192.168.13.50 and the  Range 1 End was set to 192.68.13.95, then the IP address of  192.168.13.100 would not be allowed since it would be outside  of the range; but 192.168.13. 75 would be allowed. Port Filtering Mode allows only the defined user ports and can  block other ports.  Port filtering can be configured to block  connections on the specified ports (Blocked Ports), allow  connections only on the specified ports (Allowed Ports), or not  block or allow based on ports (Not Used). Each specified port  will be allowed or blocked depending on the Port Filtering  Mode. Note: The Port Filtering is in addition to any port blocking or allowing done by the cellular provider. If the port is blocked by the cellular carrier, setting it for allowed here will have no effect since the connection would be blocked before even reaching the Raven XE.
  • Page 121 www.ime.de Configuration Commands Figure 1-11: AceManager: Port Forwarding Note: There are no AT commands for Port Forwarding parameters, they need to be configured using AceManager. Number of PF Enteries = n Set value to number of used Port forward rules for perfor‐ mance gain. Each forwarding entry has four parameters. • n = 1‐5 Public Port = n Port number of the Modem/Gateway. •...

  • Page 122: Logging

    www.ime.de Raven XT • n= 80 Logging This group includes commands specific to the internal log. Caution: Logging is intended for diagnostic purposes only. Extensive use of logging features can cause degraded modem performance. Figure 1-12: AceManager : Logging *DBGCOMMLVL=n Set the logging level for the host or module COM port.  • n=0 : No logging  • n=1 : Host COM Port • n=2 : Module COM Port  *DBGDHCPLVL=n Enable or disable internal DHCP logging.  •...

  • Page 123: Edge/Hsupa

    www.ime.de Configuration Commands • n=1 : Log errors (i.e. invalid/corrupt packets, etc.). • n=2 : Log the header of all received packets. Note that this  can quickly exhaust available space for the event log. • n=3 : Log the header of all received and sent packets. Note  that this can quickly exhaust available space for the event  log. *DBGPPPLVL=n Sets the logging level for the PPP stack.  • n=0 : No logging  • n=1 : Log client events (default) • n=2 : Log server events  • n=3 : Log client and Server events  NAI = [name] Enter the user name of your account (NAI).  The user name is  usually expressed as an email address with phone number of  the account (example, 1234567@carrier.com). This information  should be provided by your carrier.  You may not need this  step. • name=provided by carrier PHA = d.d.d.d Set the IP address of the primary home agent. • d.d.d.d=IP Address SHA = d.d.d.d Set the IP address of the secondary home agent.
  • Page 124 www.ime.de Raven XT This group includes commands specific to HSDPA, EDGE and  GPRS. If you are not connecting to a modem which uses  HSDPA, EDGE, or GPRS, you will not see this group in the  menu. Figure 1-13: AceManager : EDGE/HSDPA *NETAPN=apn Easy entry of the APN. If left blank, the modem will attempt to  use the default subscriber value as defined by the account.  • apn=access point name +CGQMIN Minimum Acceptable Quality of Service Profile. Change  should be at carrierʹs request. Normally not required to be  changed.  +CGQREQ Set Quality of Service Profile. Change should be at carrierʹs  request. Normally not required to be changed. +COPS=mode,[format][,oper] Manually specify an operator. Refer also to *NETOP.  • mode=0 : Automatic ‐ any affiliated carrier [default].  • mode=1 : Manual ‐ use only the operator <oper> specified.  • mode=4 : Manual/Automatic ‐ if manual selection fails,  goes to automatic mode.  • format=0 : Alphanumeric (ʺnameʺ) (G3x10 must use this  format). • format=2 : Numeric  • oper=”name” 20080605 ime mobile solutions GmbH •...
  • Page 125 www.ime.de ime mobile solutions GmbH • Borsigstraße 7-9 • D-93092 Barbing • +49 9401 9333-0 • info@ime.de • www.ime.de...
