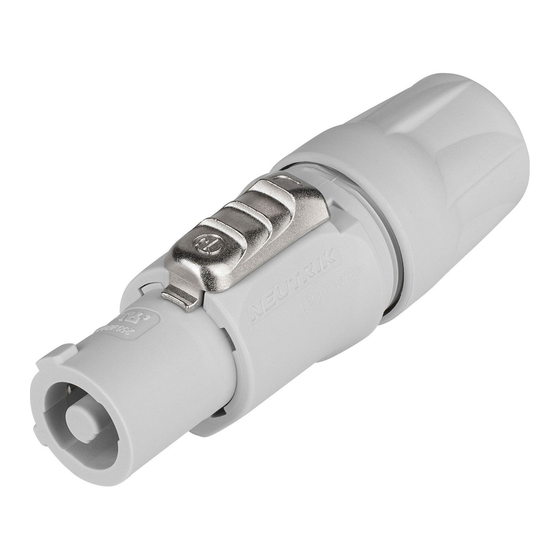

NEUTRIK Powercon NAC3FCB Operating Instructions

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
PowerCon
l
Anwendung

Application

Das PowerCon Gerätestecksystem dient der Übertragung von Versorgungsspannungen bis 250 V ac ®
Gerät bzw. zwischen einzelnen Geräten.
®
The PowerCon appliance coupler system used for the power supply of voltages up to 250 V ac into an appliance and
between appliances.
l
Anmerkung Caution
®
Das PowerCon Steckersystem ist als Steckverbinder gemäss IEC 61984 / VDE 0627 zertifiziert. Im Sinne dieser
Norm versteht man unter einem Steckverbinder eine Vorrichtung, die im spannungsführenden Zustand nicht
verbunden oder getrennt werden darf.
The PowerCon system is certified as connector without breaking capacity according IEC 61984 / VDE 0627. In this ®
standard the term connector (without breaking capacity) refers to components which in normal use are not to be
engaged or disengaged when under load or live.
Ÿ
Kombination für Versorgungseingang (Verbraucher)
Combination for Power In (Consumer)
Kodierung A-Type
Coding A-Type
Farbkodierung: blau
Color coding: blue
Ÿ
Kabelverlängerung:

Cable extension:

NAC3FCB
Ÿ
Anwendungsmöglichkeit
Typycal application
Netz
mains supply
|
®
NAC3MPA
NAC3FCA
Kupplung NAC3MM verbindet Kabelstecker NAC3FCA mit NAC3FCB
Coupler NAC3MM links cable connector NAC3FCA and NAC3FCB
NAC3FCA
NAC3FCA / MPA
NAC3FCA / MPA
Locking 3 pole Power Connector
Ÿ
Kombination für Hilfssteckdose (Spannungsquelle)
Combination for Power Out (Source)
Kodierung B-Type
Coding B-Type
Farbkodierung: grau
Color coding:
PowerCon
NAC3MM
LIECHTENSTEIN
NAC3MM
IN
z.B. Personal
e.g. Computer
IN
z.B.
Monitor
e.g.
Page 1
grey
NAC3FCB
NAC3FCB
OUT
NAC3FCB / MPB
zu einem
NAC3MPB
NAC3FCA
