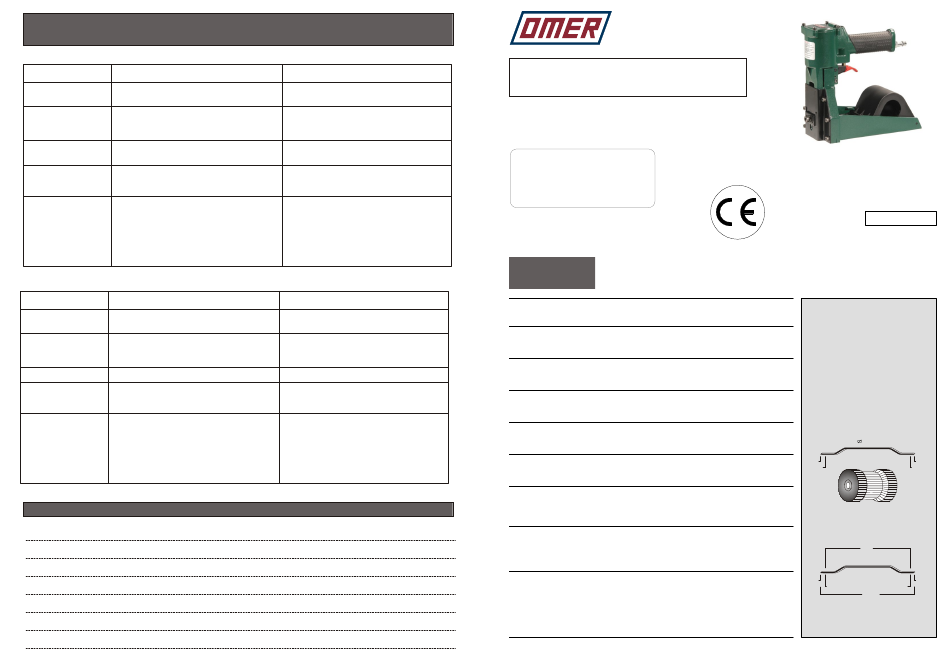

Omer 34.18 Roll Use, Maintenance And Spare Parts Manual

Come risolvere i problemi - Trouble shooting
Problema Possibile Causa
Perdita d'aria dal O-ring sulla valvola (35P016) o il tubo
battente (35P017N) sono rovinati .
Perdita d'aria dal 1- O-ring sulla valvola (35P016) o il tubo
coperchio (35P017N) sono rovinati.
2- O-ring 35P042N è rovinato.
Perdita d'aria dal O-ring del pistone rovinato.
cilindro
Mancato 1- Vite 35P054 allentata.
funzionamento 2- 35P009, 35P014 rotti per usura.
Inceppamento 1- Dimensioni delle graffe sbagliate.
2- Lubrificazione insufficiente.
3- Vite allentata.
Problem Possible Cause
Trigger leaks air O-rings on valve (35P016) or tube (35P017N)
cut or broken.
Exhaust cap leaks air 1- O-rings on valve (35P016) or tube
(35P017N) cut or brokem.
2- O-rings 35P042N cut or broken.
O-rings of piston rod cut or broken.
Cylinder leaks air
Failure cycling 1- Screw 35P054 loose.
2- 35P009, 35P014 worn aut.
Jamming 1- Wrong sizes of staples.
2- Insufficient lubrication.
3- Jaw screw loose.
Soluzione
Sostituire le parti rovinate
Sostituire le parti rovinate
Sostituire O-ring
1- Controllare e stringere la vite 35P054.
2- Controllare e cambiare i pezzi 35P009,
35P014.
1 - Usare graffe corrette.
2- Lubrificare in modo corretto.
3- Controllare la vite 35P054.
Correction
Replace the O-rings
Replace the O-rings
Replace the O-ring
1- Check and tighten screw 35P054.
2- Check and replace the parts 35P009,
35P014.
1 - Use staples in correct size.
2- Lubricate properly.
3- Check and tighten screw 35P054.
Note - Notes
® ®
Manuale d'uso, manutezione e parti di ricambio Parte 2
Use, maintenance and spare parts manual Part 2
197B18RT_3818Roll 100510 IV
Dati tecnici

Technical data

Misure impiegabili mm
Usable lenghts mm
Capacità caricatore n° punti
Magazine capacity No. of fasteners
Pressione d'esercizio
Working pressure
Consumo aria litri/colpo
Air consumption litres/shot
Peso kg
Weight kg
Dimensioni (AxBxH) mm
Dimensions mm
ISO 11201
Pressione sonora in pos. operatore
Sound pressure at the workstation
ISO 3744
Potenza sonora emessa
Emitted sound power
ISO 5349-86
Valore medio ponderato di vibrazione
sull'impugnatura max.33 colpi
Weighted mean value of vibration
on the grip max.33 shots
omer
Via Foresto 42 - 31058 SUSEGANA TV ITALY
s.p.a.

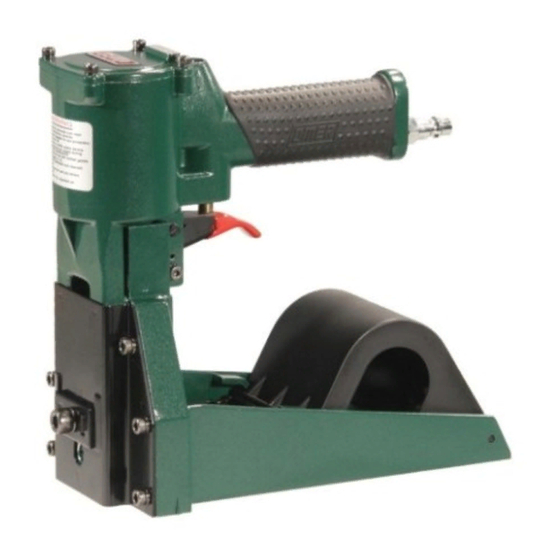

34.18 Roll
cod. 197B18RT
Tipo di punto
15÷18
Type of fastener
1000
5÷7 bar
70÷100 psi
1 ,32
ROLL 34
2,35
0,90x1,90
Gauge: 16,5
18
15
237x115x222
84,3 dB(A)
61
93,7 dB(A)
2-1/4"
18
15
67
2-1/2"
<2,5 m/s 2
Tel.0438455520 Fax 0438455530 E-mail: omer@omer.it http://www.omer.it
3/4"
5/8"
3/4"
5/8"
