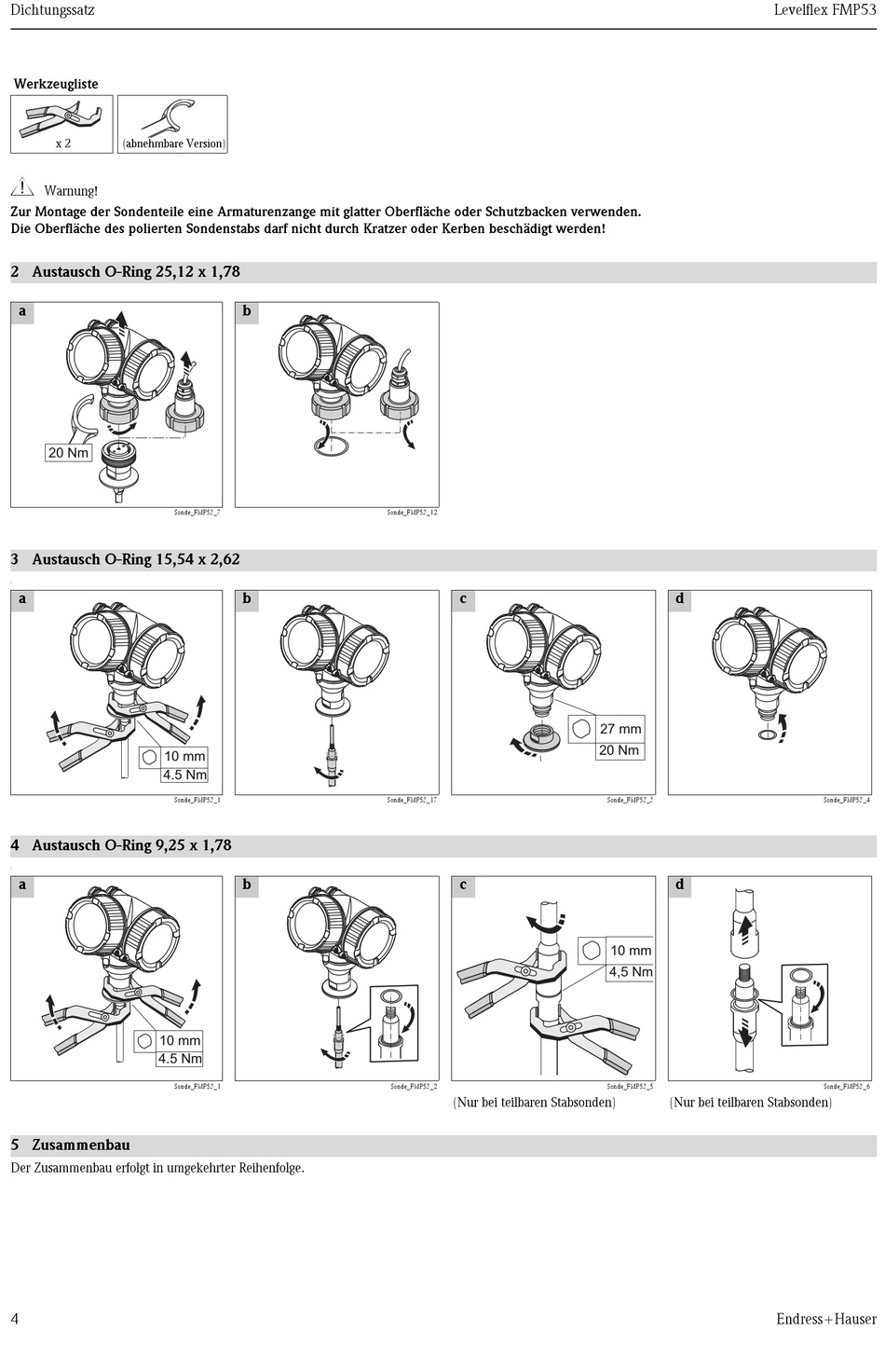

Endress+Hauser Levelflex FMP53 Series Installation Instructions page 4

Dichtungssatz
Werkzeugliste
x 2 (abnehmbare Version)
#
Warnung!
Zur Montage der Sondenteile eine Armaturenzange mit glatter Oberfläche oder Schutzbacken verwenden.
Die Oberfläche des polierten Sondenstabs darf nicht durch Kratzer oder Kerben beschädigt werden!
2 Austausch O-Ring 25,12 x 1,78
a
20 Nm
Sonde_FMP53_7
3 Austausch O-Ring 15,54 x 2,62
)
a
10 mm
4.5 Nm
Sonde_FMP53_1
4 Austausch O-Ring 9,25 x 1,78
)
a
10 mm
4.5 Nm
Sonde_FMP53_1
5 Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
4
b
Sonde_FMP53_12
b
Sonde_FMP53_17
b
Sonde_FMP53_2
c
27 mm
20 Nm
Sonde_FMP53_3
c
10 mm
4,5 Nm
Sonde_FMP53_5
(Nur bei teilbaren Stabsonden)
Levelflex FMP53
d
Sonde_FMP53_4
d
Sonde_FMP53_6
(Nur bei teilbaren Stabsonden)
Endress + Hauser
