Loewe Sound Vision 51203 Service Manual page 8

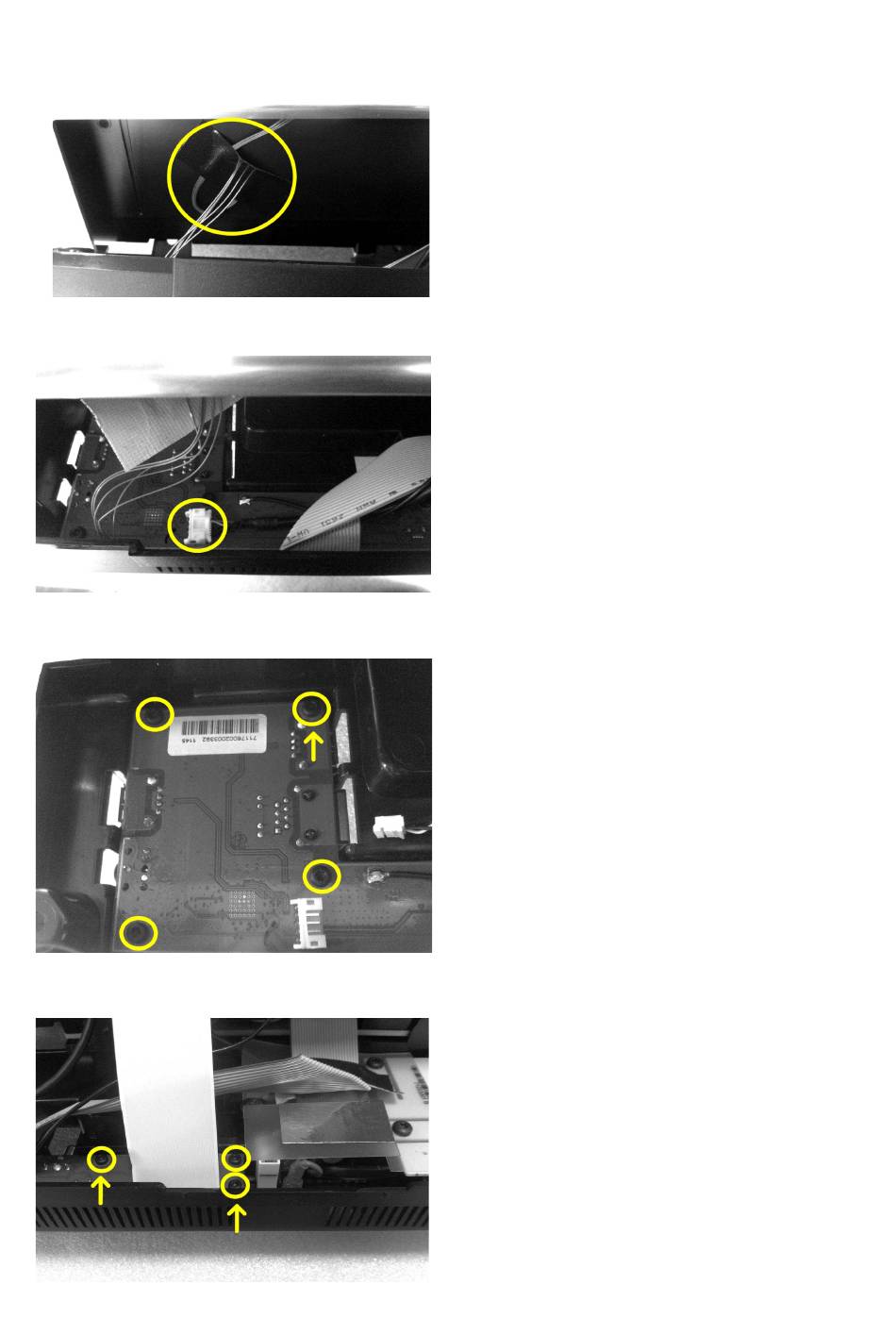

Abb. 10
Abb. 11
Abb. 12
Abb. 13
Entfernen Sie vorsichtig den markierten Kle-
bestreifen
Carefully remove the marked adhesive strips
Demontage der markierten Steckverbindung
Undo the marked plug connection
Abb. 12 + 13:
Demontage der 7 markierten Schrauben
(Torx 10 ). Bei den Schrauben mit Pfeilmar-
kierung ist eine Unterlegscheibe montiert, da
sonst Beschädigungen an Leiterbahnen mög-
lich sind Diese Unterlegscheiben MÜSSEN
bei der Montage ebenfalls wieder verwendet
werden
Figure 12+ 13:
Undo the 7 marked screws (Torx 10) A
washer is fitted for the screws with an ar-
row marking, as otherwise damage to the
conductor tracks is possible These washers
MUST also be used again during assembly
8
