LOVATO ELECTRIC EXP10 04 Instruction Manual

UWAGA!!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed
instalacją lub uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● W układzie naleŜy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● NaleŜy umieszczać urządzenie w obudowie lub szafie o minimalnym stopniu
ochrony IP40.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Wprowadzenie
Moduły EXP dedykowane są do produktów z moŜliwością rozszerzenia
przez gniazda wtykowe i zostały zaprojektowane by zwiększyć moŜliwość
typu podłączenia, dostępnoćć
i analizę pomiarów z urządzenia do którego jest podłączony.
EXP1004 zapewnia dwa wielofunkcyjne izolowane wejścia analogowe
a kaŜde z nich moŜe być wykorzystane do pomiaru napięcia, prądu lub
temperatury z czujnika PT100. MoŜe być podłączony do kaŜdego
z urządzeń Lovato, które wyposaŜone jest w gniazda wtykowe.
Przyłączenia dokonuje się szybko do jednostki bazowej. Po podłączeniu
zasilania układ automatycznie rozpozna typ modułu EXP. Ustawienia
parametrów EXP dokonuje się w prosty sposób bezpośrednio przez
urządzenie bazowe.
Opis
Wymiary (64mmx38mmx22mm).
•
MontaŜ wtykowy do jednostki bazowej.
•
Izolacja od urządzenia bazowego i pomiędzy wejsciami 4kVrms.
•
2 wielofunkcyjne analogowe wejścia, kaŜde programowalne:
•
Zakres napięcia 0÷10V lub ±5V;
•
Zakres prądu 0...20mA lub 4...20mA;
•
Temperatura (czujnik PT100 z 2 przewodami) w zakresie
•
-50...250°C.
Kompatybilność z produktami Lovato
Moduł EXP10 04 moŜe być podłączony do wszystkich urządzeń Lovato
Electric posiadających gniazda wtykowe do EXP. Sprawdź kompatybilność
w poniŜszej tabeli:
Jednostka bazowa
DMG800
DMG900
UWAGA!
● Kiedy moduł EXP jest zamontowany w mierniku DMG,
naleŜy koniecznie
dostarczaną z miernikiem.
Doc: I291PLGB0410_EXP1004
PL
EXP10 04
Moduł rozszerzeń
2 izolowane wejścia analogowe
wielofunkcyjne
INSTRUKCJA OBSŁUGI
wejść/wyjść, zapamiętywanie
Wersja oprogramowania J.B.
>= 03
>= 01
zamontować osłonę zacisków
EXP10 04
Expansion unit
2 isolated analog inputs
multifunction
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree
protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.

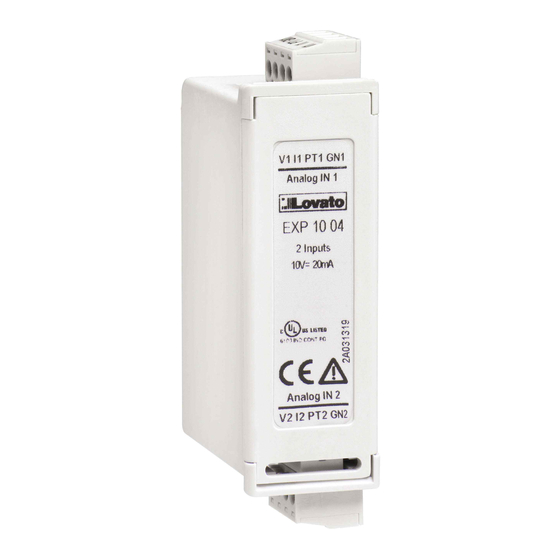

The EXP10 04 is capable of managing 2 isolated multifunction analog
inputs and each one can be used for measuring voltage, current or
temperature with PT100 sensor.
The module connection will be done simply by plug it in to the expansion
slot of the base instrument. At the power on of the system, the units will
be automatically recognized.
The EXP parameters setup will be done directly from the proper
instrument menu in an easy way.
Description
Compact size (64mmx38mmx22mm).
•
Direct plug in on the base instrument.
•
4kVrms of insulation from the base module and between the inputs.
•
2 multifunction analog inputs each one programmable for:
•
voltage with 0÷10V or ±5V range;
•
current with 0÷20mA or 4÷20mA range;
•
temperature (2 wires PT100 sensor) with -50°C÷250°C range.
•
Lovato products compatibility
EXP10 04 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DMG800
DMG900
WARNING!
When the EXP. module is installed on a DMG series
•
multimeter, it is mandatory to install the sealable
terminal block covers supplied with the multimeter
29/04/2010
Base device SW Rev.
>= 03
>= 01
.
s. 1 / 3
