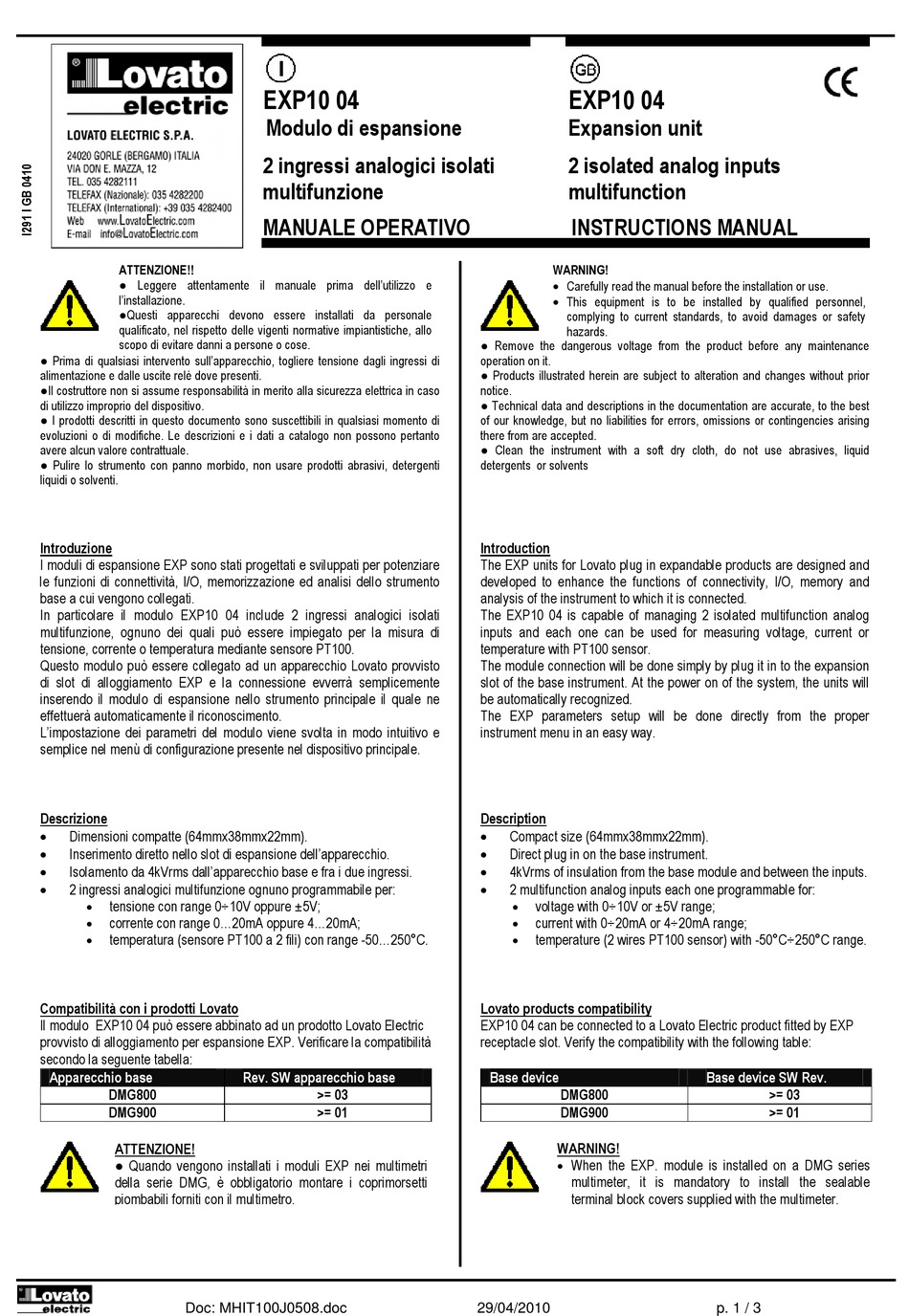

LOVATO ELECTRIC EXP10 04 Instruction Manual

ATTENZIONE!!
● Leggere attentamente il manuale prima dell'utilizzo e
l'installazione.
●Questi apparecchi devono essere installati da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo
scopo di evitare danni a persone o cose.
● Prima di qualsiasi intervento sull'apparecchio, togliere tensione dagli ingressi di
alimentazione e dalle uscite relè dove presenti.
●Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso
di utilizzo improprio del dispositivo.
● I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni e i dati a catalogo non possono pertanto
avere alcun valore contrattuale.
● Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti
liquidi o solventi.
Introduzione
I moduli di espansione EXP sono stati progettati e sviluppati per potenziare
le funzioni di connettività, I/O, memorizzazione ed analisi dello strumento
base a cui vengono collegati.

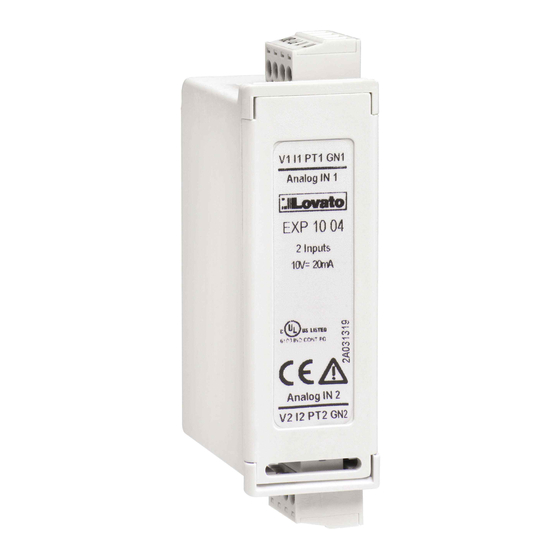

In particolare il modulo EXP10 04 include 2 ingressi analogici isolati
multifunzione, ognuno dei quali può essere impiegato per la misura di
tensione, corrente o temperatura mediante sensore PT100.
Questo modulo può essere collegato ad un apparecchio Lovato provvisto
di slot di alloggiamento EXP e la connessione evverrà semplicemente
inserendo il modulo di espansione nello strumento principale il quale ne
effettuerà automaticamente il riconoscimento.
L'impostazione dei parametri del modulo viene svolta in modo intuitivo e
semplice nel menù di configurazione presente nel dispositivo principale.
Descrizione

Dimensioni compatte (64mmx38mmx22mm).

Inserimento diretto nello slot di espansione dell'apparecchio.

Isolamento da 4kVrms dall'apparecchio base e fra i due ingressi.

2 ingressi analogici multifunzione ognuno programmabile per:
 tensione con range 0÷10V oppure ±5V;
corrente con range 0...20mA oppure 4...20mA;

 temperatura (sensore PT100 a 2 fili) con range -50...250°C.
Compatibilità con i prodotti Lovato
Il modulo EXP10 04 può essere abbinato ad un prodotto Lovato Electric
provvisto di alloggiamento per espansione EXP. Verificare la compatibilità
secondo la seguente tabella:
Apparecchio base
DMG800
DMG900
ATTENZIONE!
● Quando vengono installati i moduli EXP nei multimetri
della serie DMG, è obbligatorio montare i coprimorsetti
piombabili forniti con il multimetro.
Doc: MHIT100J0508.doc
EXP10 04
Modulo di espansione
2 ingressi analogici isolati
multifunzione
MANUALE OPERATIVO
Rev. SW apparecchio base
>= 03
>= 01
EXP10 04
Expansion unit
2 isolated analog inputs
multifunction
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
there from are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 04 is capable of managing 2 isolated multifunction analog
inputs and each one can be used for measuring voltage, current or
temperature with PT100 sensor.
The module connection will be done simply by plug it in to the expansion
slot of the base instrument. At the power on of the system, the units will
be automatically recognized.
The EXP parameters setup will be done directly from the proper
instrument menu in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

4kVrms of insulation from the base module and between the inputs.

2 multifunction analog inputs each one programmable for:
 voltage with 0÷10V or ±5V range;
current with 0÷20mA or 4÷20mA range;

 temperature (2 wires PT100 sensor) with -50°C÷250°C range.
Lovato products compatibility
EXP10 04 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DMG800
DMG900
WARNING!
 When the EXP. module is installed on a DMG series
multimeter, it is mandatory to install the sealable
terminal block covers supplied with the multimeter
29/04/2010
Base device SW Rev.
>= 03
>= 01
.
p. 1 / 3
