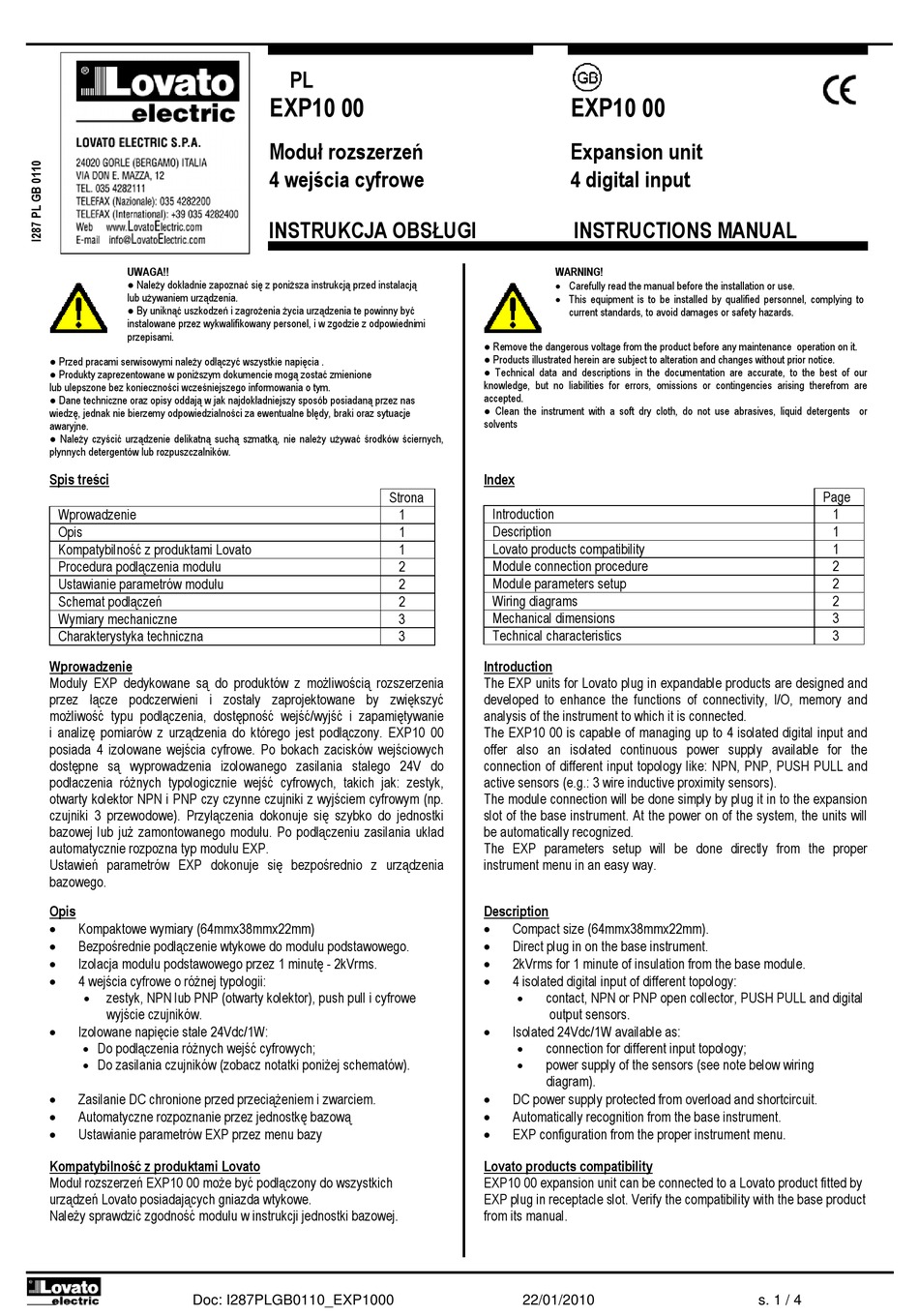

LOVATO ELECTRIC EXP10 00 Instruction Manual

UWAGA!!
● Należy dokładnie zapoznać się z poniższa instrukcją przed instalacją
lub używaniem urządzenia.
● By uniknąć uszkodzeń i zagrożenia życia urządzenia te powinny być
instalowane przez wykwalifikowany personel, i w zgodzie z odpowiednimi
przepisami.
● Przed pracami serwisowymi należy odłączyć wszystkie napięcia .
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną przez nas
wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy, braki oraz sytuacje
awaryjne.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków ściernych,
płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Ustawianie parametrów modułu
Schemat podłączeń
Wymiary mechaniczne
Charakterystyka techniczna
Wprowadzenie
Moduły EXP dedykowane są do produktów z możliwością rozszerzenia
przez łącze podczerwieni i zostały zaprojektowane by zwiększyć
możliwość typu podłączenia, dostępność wejść/wyjść i zapamiętywanie
i analizę pomiarów z urządzenia do którego jest podłączony. EXP10 00
posiada 4 izolowane wejścia cyfrowe. Po bokach zacisków wejściowych
dostępne są wyprowadzenia izolowanego zasilania stałego 24V do
podłaczenia różnych typologicznie wejść cyfrowych, takich jak: zestyk,
otwarty kolektor NPN i PNP czy czynne czujniki z wyjściem cyfrowym (np.
czujniki 3 przewodowe). Przyłączenia dokonuje się szybko do jednostki
bazowej lub już zamontowanego modułu. Po podłączeniu zasilania układ
automatycznie rozpozna typ modułu EXP.
Ustawień parametrów EXP dokonuje się bezpośrednio z urządzenia
bazowego.
Opis

Kompaktowe wymiary (64mmx38mmx22mm)

Bezpośrednie podłączenie wtykowe do modułu podstawowego.

Izolacja modułu podstawowego przez 1 minutę - 2kVrms.

4 wejścia cyfrowe o różnej typologii:
zestyk, NPN lub PNP (otwarty kolektor), push pull i cyfrowe

wyjście czujników.

Izolowane napięcie stałe 24Vdc/1W:
Do podłączenia różnych wejść cyfrowych;

 Do zasilania czujników (zobacz notatki poniżej schematów).

Zasilanie DC chronione przed przeciążeniem i zwarciem.

Automatyczne rozpoznanie przez jednostkę bazową

Ustawianie parametrów EXP przez menu bazy
Kompatybilność z produktami Lovato
Moduł rozszerzeń EXP10 00 może być podłączony do wszystkich
urządzeń Lovato posiadających gniazda wtykowe.
Należy sprawdzić zgodność modułu w instrukcji jednostki bazowej.
Doc: I287PLGB0110_EXP1000
PL
EXP10 00
Moduł rozszerzeń
4 wejścia cyfrowe
INSTRUKCJA OBSŁUGI
Strona
1
1
1
2
2
2
3
3
EXP10 00
Expansion unit
4 digital input
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel, complying to
current standards, to avoid damages or safety hazards.
● Remove the dangerous voltage from the product before any maintenance operation on it.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefrom are
accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or
solvents
Index

Introduction

Description

Lovato products compatibility

Module connection procedure
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 00 is capable of managing up to 4 isolated digital input and
offer also an isolated continuous power supply available for the
connection of different input topology like: NPN, PNP, PUSH PULL and
active sensors (e.g.: 3 wire inductive proximity sensors).
The module connection will be done simply by plug it in to the expansion
slot of the base instrument. At the power on of the system, the units will
be automatically recognized.
The EXP parameters setup will be done directly from the proper
instrument menu in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

2kVrms for 1 minute of insulation from the base module.

4 isolated digital input of different topology:
contact, NPN or PNP open collector, PUSH PULL and digital

output sensors.

Isolated 24Vdc/1W available as:
connection for different input topology;

 power supply of the sensors (see note below wiring
diagram).

DC power supply protected from overload and shortcircuit.

Automatically recognition from the base instrument.

EXP configuration from the proper instrument menu.
Lovato products compatibility
EXP10 00 expansion unit can be connected to a Lovato product fitted by
EXP plug in receptacle slot. Verify the compatibility with the base product
from its manual.
22/01/2010
Page
1
1
1
2
2
2
3
3
s. 1 / 4
