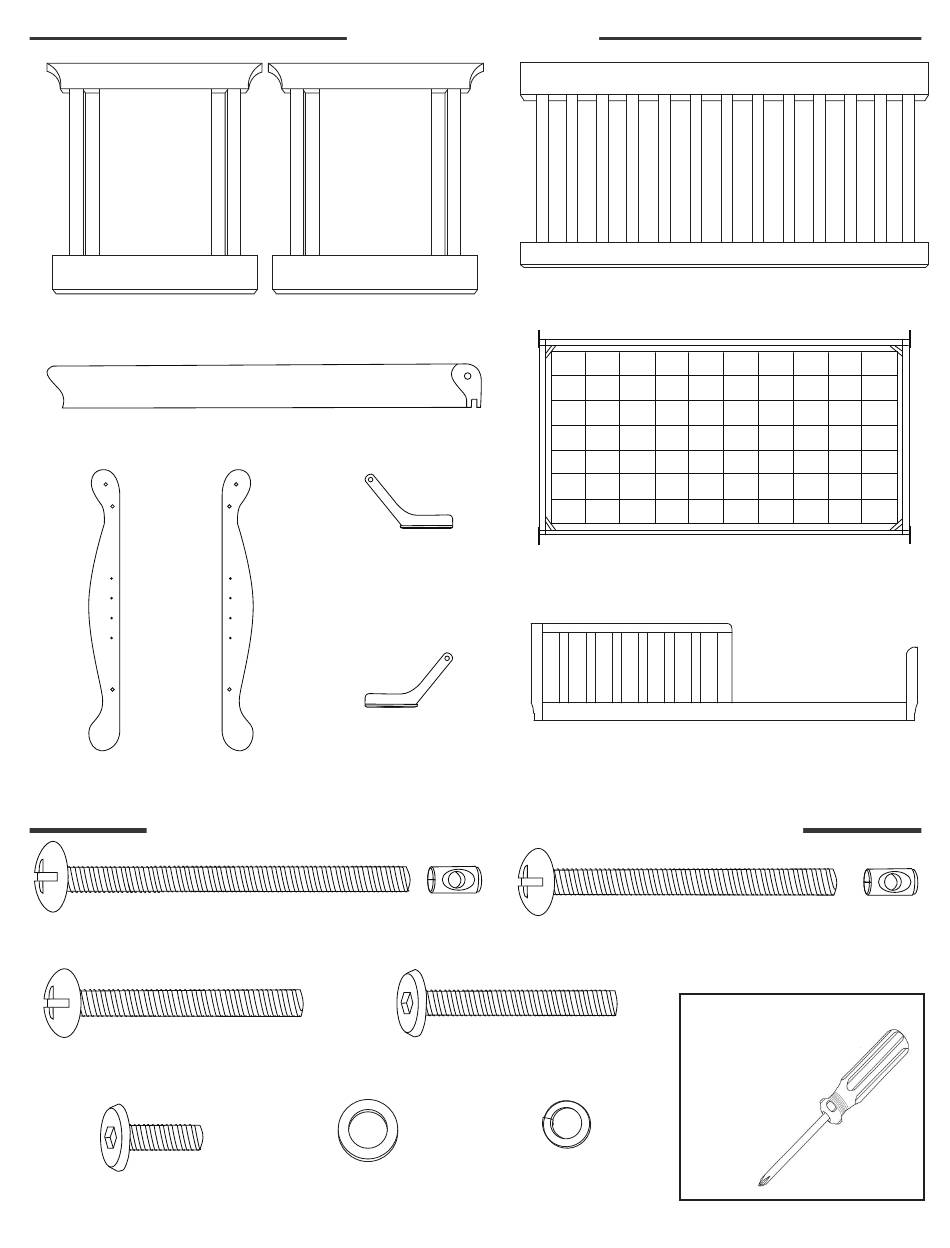

A. Left Side Panel
A. Panneau latéral gauche
D. Cross Bar (2)
D. Traverse (2)
F. Left Leg (2) G. Right Leg (2)
F. Pied gauche (2) G. Pied droit (2)
HARDWARE
H1. 3" Round Head Bolt with Barrel nut (8)
H1. Boulon à tête ronde de 7,6 cm (3 po) avec écrou
à portée cylindrique (8)
H3. 2" Round Head Bolt (4)
H3. Boulon à tête ronde de
5 cm (2 po) (4)
H5. 3/4" Allen Head Bolt (4)
H5. Boulon Allen de
1,9 cm (3/4 po) (4)
PARTS PIÈCES
B. Right Side Panel
B. Panneau latéral droit
J-1. Left Bracket (2)
J-1. Support de
gauche (2)
J-2. Right Bracket (2)
J-2. Support de
droite (2)
ACCESSOIRES DE MONTAGE
H4. 1-3/4" Allen Head Bolt (4)
H4. Boulon Allen de 4,4 cm (1-3/4 po) (4)
H6. Washer (8)
H6. Rondelle (8)
C. Front / Back Panel (2)
C. Panneau avant / arrière (2)
E. Spring Frame
H2. 2 1/2" Round Head Bolt with Barrel nut (8)
H2. Boulon à tête ronde de 6,4 cm (2 1/2 po) avec
écrou à portée cylindrique (8)
H7. Lock Washer (32)
H7. Rondelle de
blocage (32)
E. Sommier
H. Guardrail
H. Balustrade
Tools Needed
(not included)
Outils requis
(non inclus)
Phillips
screwdriver
Tournevis
cruciforme
page 2
