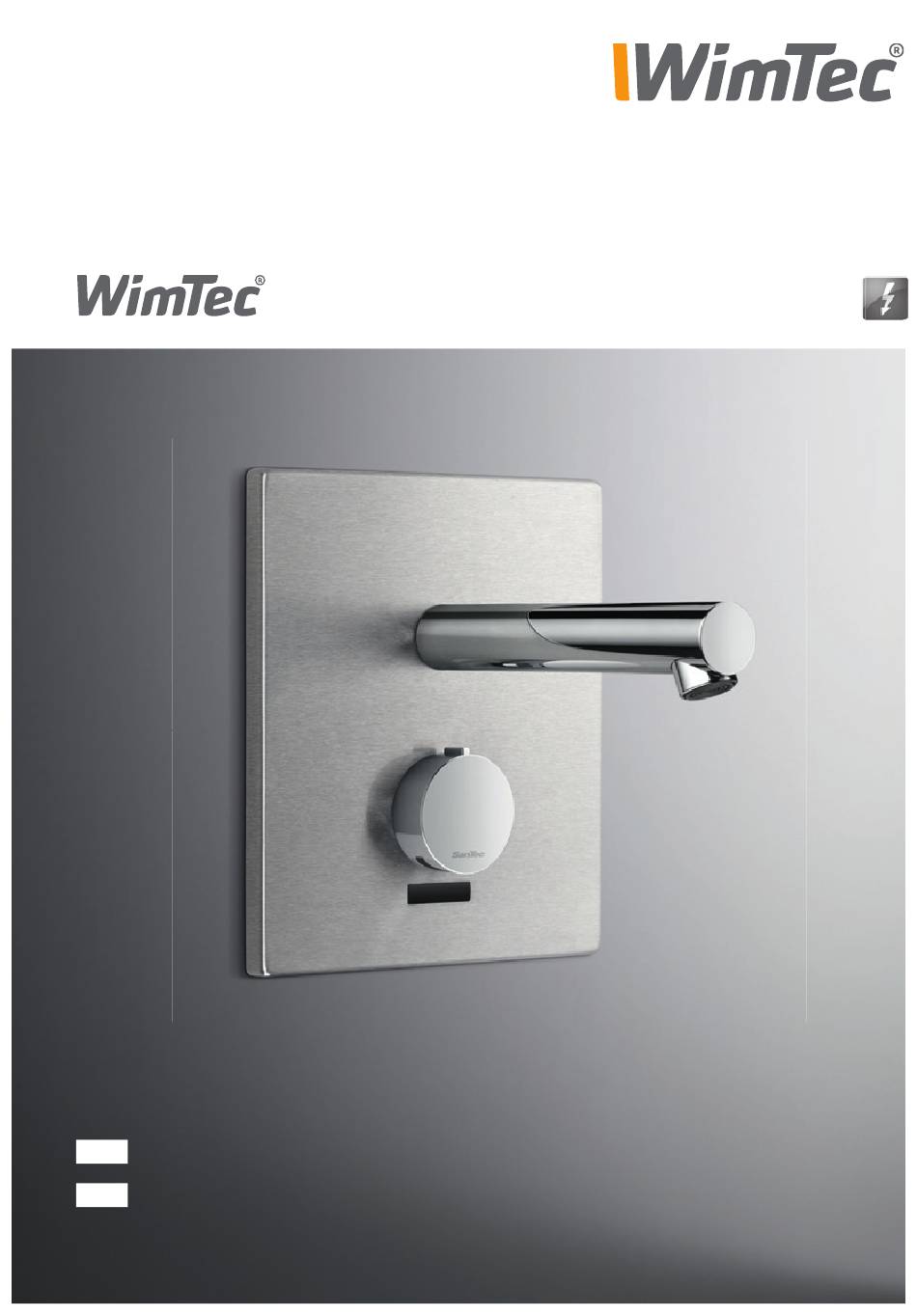

- Page 1 PROOF W6 Montage- und Bedienungsanleitung Assembly and operating instructions...
-
Page 2: Allgemeine Hinweise
Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF W6 Wandarmatur Art.Nr. 118 728, 118 735, 118 766, 118 773 WimTec PROOF W6 Wandarmatur mit thermischer Desinfektion Art.Nr. 118 742, 118 759, 118 780, 118 797 Lieferumfang: Montagerahmen, Frontplatte, Elektronikmodul, Wandauslauf und Thermostatgriff mit Heißwassersperre. -
Page 3: Technische Daten
PROOF W6 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich:... - Page 4 Anschluss Ansteuerung zum Öffnen der 38 °C für thermische Desinfektion Intervall-Regler Sicherheitssperre. Anschluss Infrarot-Sensor Dip-Schalter zum Einstellen Infrarot-Sensor für die der Funktionen Anschluss Erdung Benutzererkennung Anschluss Bypass-Magnet- (Ansprechbereich). Anschlussklemme für 12 V ventil f. therm. Desinfektion Spannungsversorgung WimTec PROOF W6 Wandarmatur...
- Page 5 Seite 12 Funktions-Aktivierung - Dip-Schalter 3 - 6: Dip-Schalter Funktion Beschreibung Reinigungsstopp Seite 13 Dauerlauf Seite 14 Stagnationsfreispülung Seite 15 Nachlaufzeit ON = 5 s / OFF = 2 s Programm oder Funktionen bereits werksseitig voreingestellt. WimTec PROOF W6 Wandarmatur...
- Page 6 + – 12 V= 12 V= 12 V= 12 V= Spannungsversorgung: 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Netzteil nicht in Rohbauset Netzteil 1-fach Art.Nr. 117 899 Netzteil 5-fach Art.Nr. 113 792 oder Schutzbereichen anbringen. WimTec PROOF W6 Wandarmatur...
- Page 7 Vorstehenden Teil des Rohbaukastens fliesenbündig Folgende Schritte unbe- abschneiden. dingt in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Wasserzuleitung absperren. 5. Beide Vorabsperrungen mit einem Schraubendreher öffnen Adapter für Thermostat mit Inbus 2,5 montieren. WimTec PROOF W6 Wandarmatur...
- Page 8 Erdungsdraht (gelb) an der Wasserstrecke befestigen. Anschließend Spannungs- versorgung einschalten. (Sicherheitsschließimpuls vom Magnetventil erfolgt.) Montagerahmen mit 4 Schrauben befestigen. Dabei auf die Kabelverbindungen achten und die Kabel nicht quetschen. Beim Anziehen der Schrauben darauf achten, dass sich der Montagerahmen nicht verformt. WimTec PROOF W6 Wandarmatur...
- Page 9 Gewünschte Funktions-Einstellungen am Elektronikmodul vornehmen und Elektronik in das Rohbauset geben. Thermostatposition kontrollieren - Pfeil zeigt nach oben. Position des Thermostatknopfes kontrollieren - Absperrknopf zeigt senkrecht nach oben. Frontplatte schräg aufsetzen und mit Druck in die waagrechte Position drehen. WimTec PROOF W6 Wandarmatur...
- Page 10 PROOF W6 Montage Kunststoff-Distanzring über das Auslaufrohr zur Frontplatte führen. Frontplatte mit Sicherungsschraube rechts unten sichern. Designauslauf über Auslaufrohr schieben, ausrichten und von unten mit Wurmschraube befestigen. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec PROOF W6 Wandarmatur...
- Page 11 Bei Durchlaufthermen kann die verlängerte Nachlaufzeit eingestellt werden, um die Anzahl der Zündvorgänge zu minimieren. Dip Schalter 6 ON = Verlängerte Nachlaufzeit - 5 s Dip Schalter 6 OFF = Standard Nachlaufzeit - 2 s (voreingestellt). WimTec PROOF W6 Wandarmatur...
- Page 12 (unterhalb des Thermostat- 3 4 5 6 stopp-Zeit. Zum Vorzeitigen griffs) startet der Wasserfluss Aufheben des Wasserflusses automatisch. halten Sie die Hand nahe vor den Infrarot-Sensor bis der Wasserfluss stoppt. (Zeit-Regler 10 bis 60 s einstellbar) WimTec PROOF W6 Wandarmatur...
- Page 13 Wasserfluss startet und wie- 3 4 5 6 ersten 3 s nach Aus- der stoppt. Zur vorzeitigen Beendigung lösung des Wasser- des Reinigungsstopps gehen flusses aktiviert Sie gleich vor wie bei der werden. Aktivierung. WimTec PROOF W6 Wandarmatur...
- Page 14 3 s verweilen. (unterhalb des Thermostat- griffs) und warten, bis der Nach Verlassen des Ansprech- Wasserfluss startet, dann bereichs geht die Armatur stoppt und danach wieder wieder in den Normalbetrieb startet. Dann ist der Dauerlauf über. aktiviert. WimTec PROOF W6 Wandarmatur...
- Page 15 Stagnations- eingestellte Zeit nicht be- freispülung erst 2 min nach nützt, löst die Armatur eine Beendigung des Reinigungs- automatische Stagnations- stopps aus. freispülung für 10 s aus. 3 - 48 h 10 s WimTec PROOF W6 Wandarmatur...
- Page 16 W6 Kunststoff Distanzring 119 770 Schmutzfilter (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) 119 794 Filterabdeckung (1 Stk.) 119 763 Absperrung (1 Stk.) 120 530 Thermostat komplett 120 547 Adapter für Thermostat 118 131 Verlängerungsset für Thermostat WimTec PROOF W6 Wandarmatur...
- Page 17 Frontplatte Edelstahl 119 879 Frontplatte Chrom 113 259 Auslauf 185 mm, verchromt 119 756 Auslauf 240 mm, verchromt 108 637 Strahlregler inkl. Ring 113 877 Sicherungsschraube 115 536 Thermostatgriff 117 899 Netzteil (1-fach) 113 792 Netzteil (5-fach) WimTec PROOF W6 Wandarmatur...
-
Page 18: General Notes
This manual is valid for the following products: WimTec PROOF W6 wall tap control: Art.Nr. 118 728, 118 735, 118 766, 118 773 WimTec PROOF W6 wall tap control with thermal disinfection: Art.Nr. 118 742, 118 759, 118 780, 118 797 Delivery scope:... -
Page 19: Specifications
Power supply fi ve-fold Art.No. 113 792 Power supply 230 V / 12 V not mountable in basic kit or in any protective areas. Control line for variant with TD: 2 x 0,5 mm max. 100 m total cable length WimTec OCEAN W6 Wall tap control... - Page 20 Connection, grounding to Infrared sensor to detect user the functions water path interaction with the fitting Connection, bypass magnetic Connection terminal for 12-V (sensor range). valve f. therm. disinfection power supply Connection, magnetic valve WimTec OCEAN W6 Wall tap control...
- Page 21 DIP switch Function Description Cleaning stop Page 29 Program or functions Continuous flow Page 30 already Stagnation rinse Page 31 configured Shut-off delay ON = 5 s / OFF = 2 s ex factory. WimTec OCEAN W6 Wall tap control...
-
Page 22: Wiring Diagram
100 m Do not mount the Power supply, 1-connect. art. no. 117 899 Power supply, 5-connect. art. no. 113 792 power supply in the fl ush-mount set or protected zones. WimTec OCEAN W6 Wall tap control... - Page 23 Where necessary, seal off space between wall and flush- mount set with silicone. Close the main water valve. Open both integrated stop valves using a screwdriver. Mount adapter for thermostat using a 2.5 Allen key. WimTec OCEAN W6 Wall tap control...
- Page 24 Attach the mounting frame using the 4 screws supplied. Make sure that the cable connections remain intact and the cables are not crimped. When tightening the screws, ensure that the mounting frame does not get warped. WimTec OCEAN W6 Wall tap control...
- Page 25 Check the position of the thermostat knob – the locking knob should be pointing directly upwards. Insert the front plate at an angle, and apply some pressure while turning it until it is aligned horizontally. WimTec OCEAN W6 Wall tap control...
- Page 26 Arrest front plate by fastening the locking screw at the lower right. Place the design spout over the outlet pipe, and arrest it at the bottom using the Allen screw. Open the main water valve. Perform a system test. WimTec OCEAN W6 Wall tap control...
-
Page 27: Program Description
When using an instantaneous water heater, the configured shut-off delay helps to minimi- se the number of ignition processes. DIP switch 6 ON = Extended shut-off delay – 5 s. DIP switch 6 OFF = Standard shut-off delay – 2 s (default setting). WimTec OCEAN W6 Wall tap control... - Page 28 To stop the water water flow. flow prematurely, hold your hand in front of the infrared sensor until the water stops. (time control configurable from 10 s to 60 s) WimTec OCEAN W6 Wall tap control...
- Page 29 3 4 5 6 can only enable the flowing. cleaning stop within To instantly end the cleaning the first 3 s after trig- stop, perform the same steps gering the water flow. used to enable the function. WimTec OCEAN W6 Wall tap control...
- Page 30 The fitting will resume normal flowing again. Continuous operation after you leave the flow is now enabled. sensor range. WimTec OCEAN W6 Wall tap control...
- Page 31 22). stagnation rinse operation is rinse function will only start automatically executed for 2 min after the cleaning stop 10 s. function has ended. 3–48 h 10 s WimTec OCEAN W6 Wall tap control...
-
Page 32: Replacement Parts
119 787 Return flow valve (1 pc.) 119 794 Filter cover (1 pc.) 119 763 Blocking pin (1 pc.) 120 530 Complete thermostat 120 547 Adapter for thermostat 118 131 Extension set for thermostat WimTec OCEAN W6 Wall tap control... - Page 33 Spout 185 mm, chrome-plated 119 756 Spout 240 mm, chrome-plated 108 637 Stream regulator incl. ring 113 877 Locking screw 115 536 Thermostat knob 117 899 Power supply (1-connect.) 113 792 Power supply (5-connect.) WimTec OCEAN W6 Wall tap control...
- Page 34 PROOF W6 WimTec OCEAN W6 Wall tap control...
- Page 35 PROOF W6 WimTec OCEAN W6 Wall tap control...
- Page 36 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
