5.3.2 程序选择
请遵循第 5.1.2 节中的步骤 1 至 4
5.3.3 手动／排胶点胶循环设置
1.
调大气压：旋转气压调节器旋钮 (6) 直至显示屏上指示出所需气压。
2.
按"模式"按钮 (2) 直到显示屏上出现"PURGE"（排胶）。
3.
压住"脚踏开关"激活"手动"循环。
请遵循以下说明设定电动机的倒计时和输出电压：
4.
按住"设置"按钮 (3) 持续 2 秒钟以进入设置屏幕。电动机倒计时将突出显
示。
5.
按 (+) 或 (-) 按钮设定电动机倒计时。
6.
按住"设置"按钮 (3) 持续 2 秒钟，以将光标移到输出电压。
7.
按 (+) 或 (-) 按钮更改电压值。
8.
按住"设置"按钮 (3) 持续 2 秒钟以保存数据。
9.
压住"脚踏开关"激活"手动"循环。
5.3.4 自动点胶循环设置：
1. 按下"模式"按钮 (2) 选择"TIMED MODE"（定时模式）或"INTERRUPT"（中
断）模式。
1.
按住"设置"按钮 (3) 持续 2 秒钟以进入设置屏幕。点胶时间 (DISP) 将突出
显示。
2.
按 (+) 或 (-) 按钮设定时间。
3.
按住"设置"按钮 (3) 持续 2 秒钟，以将光标移到倒计时。
4.
按 (+) 或 (-) 按钮设定倒计时。
5.
按"设置"按钮 (3) 将光标移到下一位置。
6.
按住"设置"按钮 (3) 持续 2 秒钟，以将光标移到输出电压。
7.
按 (+) 或 (-) 按钮更改电压值。
8.
按住"设置"按钮 (3) 持续 2 秒钟以保存数据。
9.
如果设备处于"TIMED MODE"（定时模式），压下然后松开"脚踏开关"以
激活定时点胶循环。
10.
如果设备处于"INTERRUPT"（中断）模式，压住"脚踏开关"直至点胶循环
完成。当"脚踏开关"松开时，点胶循环中断，当"脚踏开关"又重新压下时，点
胶循环恢复。
控制带编码器电动机的旋转式泵
5.4
带编码器电动机 (Encoder Motor) 的"旋转式泵"的控制程序与标准的"旋转式泵"的控制
程序非常相似。编码器计数值的范围是 1 到 60,000。
5.4.1 连接设备：（参见图 6.0 以了解详细信息）
1.
将电源线、脚踏开关和空气管连接至设备的背部。
2.
将"编码器电动机电缆"连接至"端口 C"。
注意： 编码器电动机电缆和
3.
将注射器空气软管连接至"端口 B"（可调节，脉冲空气信号）。
如果需要恒定气压，可将注射器空气软管连接至位于设备后部的附件出气口
端口（图 1.0 中的端口 14）。
必须另外购买。
DX-ECABLE
22
4.
按"电源"按钮 (1) 启动设备。
5.
同时按"模式"按钮 (2) 和"设置"按钮 (3)，直至显示屏的右上角出现"PUMP-E"
（泵-E）。
程序编号 循环模式
P1 TIMED MODE PUMP-E
输入电压
20.000V
编码器计数
10000P
编码器倒计数 1P

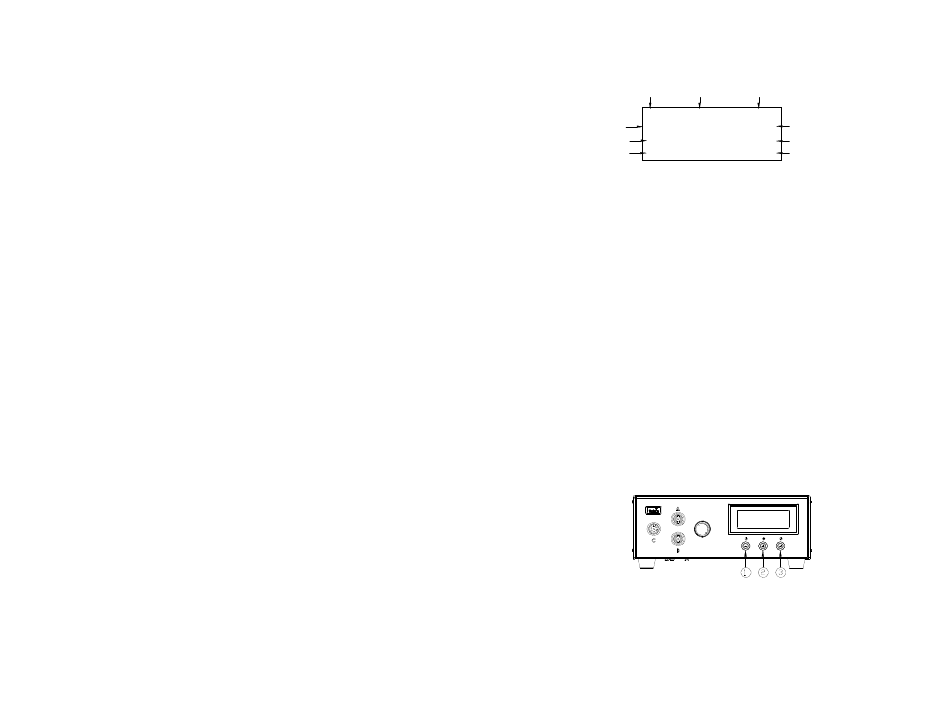

图 8.0
5.4.2 程序选择：请遵循第 5.3.2 节中的步骤
5.4.3 手动／排胶点胶循环：请遵循第 5.3.3 节中的步骤
5.4.4 自动点胶循环设置：请遵循第 5.3.4 节中的步骤
5.4.5 編碼器計數迭代的設置
編碼計數的缺省最大值是 60,000P。然而有個"迭代（Itr）"功能允許將這一極
限值自動擴大到 4 倍（240,000P）
按下#3 鍵並保持 2 秒鐘，進入設置畫面
1.
同時按下#1 鍵（電源按鍵）和#2 鍵（模式按鍵）3 次直至"Itr"顯示
2.
同時按動設置/保存鍵（#3 鍵）和（+）鍵，增加迭代
3.
同時按動設置/保存鍵（#3 鍵）和（-）鍵，減少迭代
4.
按動設置/保存鍵（#3 键），保存數據返回主頁面
5.
图 9.0
23
控制类型
计数器
1
压力端口 A（未使用）
15 PSI
15 PSI 压力端口 B（可调节）
