控制喷雾阀门 - TECHCON SYSTEMS TS500R User Manual

条目 说明 条目
电源按钮
1 6
模式按钮
2 7
设置按钮
3 8
液晶显示屏
4 9
电源适配器
5 10
5.1.1 连接设备：（参见图 2.0）
1.
将电源线、脚踏开关和空气软管连接至设备的背部。确保进气口压力为 70 psi
（4.8 巴）或更高。
2.
按"电源"按钮 (1) 启动设备。
3.
将"阀门"空气软管连接至"端口 A"。
注意："端口 "的压力可以由低压设置监控，但是不能由设备中的气压调节器进行
A
调节。它提供与进气口相同的压力。另一方面，"端口
与低压设置无关。
4.
同时按"模式"按钮 (2) 和"设置"按钮 (3)，直到显示屏的右上角出现"VALVE"（阀
门），如图 3.0 所示。
程序编号 循环模式 控制类型
P1 TIMED MODE VALVE
点胶时间
0.100S A: 70 PSI
B: 70 PSI
图 3.0
5.1.2 程序选择
1.
按"设置"按钮 (3) 突出显示程序编号选项。
2.
按 (+) 或 (-) 按钮选择所需程序。
3.
按"设置"按钮 (3) 退出。
5.1.3 手动／排胶点胶循环设置
1. 按"模式"按钮 (2) 直到显示屏上出现"PURGE"（排胶）。
2. 压住"脚踏开关"以激活点胶循环。
5.1.4 自动点胶循环设置：
1. 按下"模式"按钮 (2) 选择"TIMED MODE"（定时模式）或"INTERRUPT"（中断）。
2. 按住"设置"按钮 (3) 持续 2 秒钟以进入设置屏幕。点胶时间的末位数将会突出显
示。
3. 按"设置"按钮 (3) 将光标移到下一位置。
4. 按 (+) 或 (-) 按钮设定时间。
5. 按住"设置"按钮 (3) 持续 2 秒钟以保存数据。
6. 如果设备处于"TIMED MODE"（定时模式），压下然后松开"脚踏开关"以激活定
时点胶循环。
7. 如果设备处于"INTERRUPT"（中断），压住"脚踏开关"直至点胶循环完成。当"脚
踏开关"松开时，点胶循环中断，当"脚踏开关"又重新压下时，点胶循环恢复。
18
说明
气压调节器旋钮
脚踏开关
气动阀门（未随机附带）
储液室（未随机附带）
气体过滤器
"的压力可以被调节，但是
B
计数器
1
阀门压力端口
压力端口 B（可调节）
5.1.5 示教模式设置
在示教模式下，只要脚踏开关处于压下状态，就会累计点胶时间。这有助于确定点
胶输出未知时所必需的点胶时间。
1.
按下"模式"按钮 (2) 选择"INTERRUPT"（中断）。
2.
按住"设置"按钮 (3) 进入示教模式。液晶显示屏 (LCD) 上会显示 时间"0.000"。
3.
向下压住"脚踏开关"，会累计点胶时间。
4.
点胶进行到适当的液量时，松开"脚踏开关"。
5.
按住"设置"按钮 (3) 持续 2 秒钟以保存数据。
6.
按"设置"按钮 (2) 转换到"TIMED MODE"（定时模式）。
7.
此刻，点胶机设置为重复此定时循环。
5.2 控制喷雾阀门
注意：此设备必须安装 微米的过滤网
5
TO AIR SOURCE
10
6
条目 说明 条目
电源按钮
1 6
模式按钮
2 7
设置按钮
3 8
液晶显示屏
4 9
电源适配器
5 10

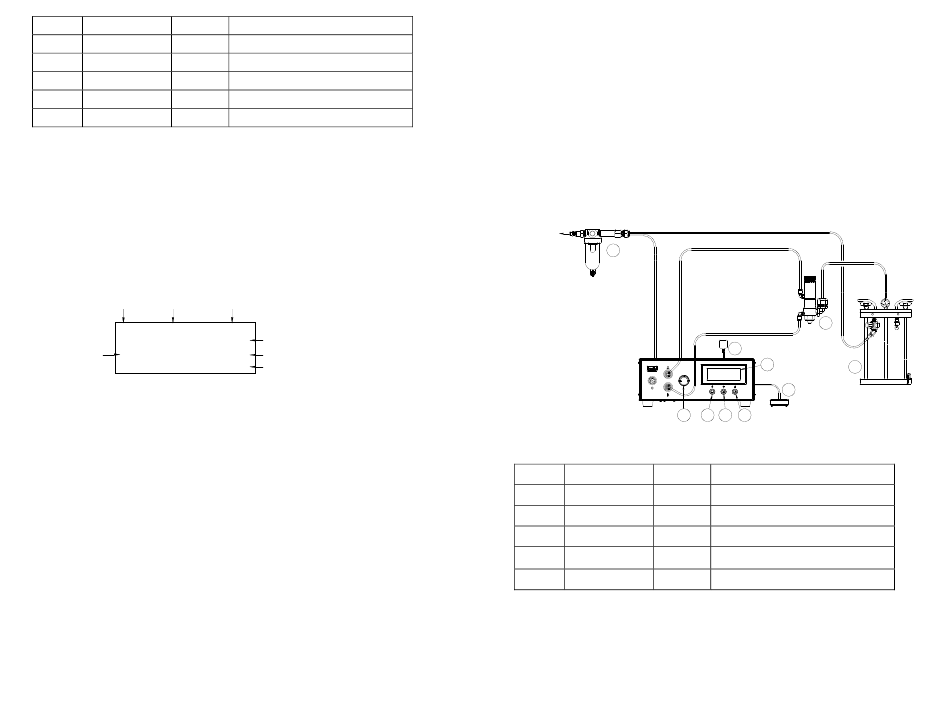

5.2.1 连接设备：（参见图 4.0）
1.
将电源线、脚踏开关和空气软管连接至设备的背部。确保进气口压力为 70 psi
（4.8 巴）或更高。
2.
按"电源"按钮 (1) 启动设备。
3.
将"阀门"空气软管连接至"端口 A，"雾化"空气软管连接至"端口 B"。
，以确保适当的气体过滤。
(TSD800-6)
8
5
4
9
7
1 2
3
图 4.0
说明
气压调节器旋钮
脚踏开关
气动阀门（未随机附带）
储液室（未随机附带）
气体过滤器
19
