2.

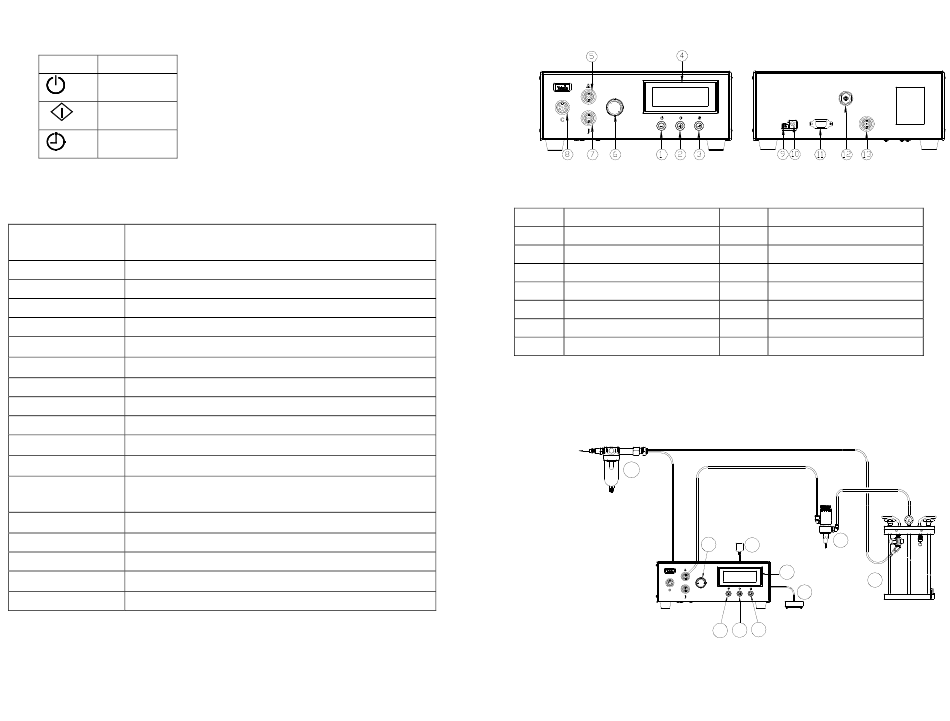

符号定义
符号 定义
电源开关
循环模式
计时器
3.
规格说明
尺寸
254mm x 191mm x 102mm
(10" X 7.5" X 4.0")
重量
2.6 kg (5.8lbs)
输入电压
24VDC
输出电压范围
0-24 VDC
额定功率
15W
进气量 最大 100 psi（6.9 巴）
0-100 Psi（6.9 巴）
排气量
污染程度
II
安装类别
I
室内使用 海拔最高可达
0˚C 到 50˚C（32˚F 到 122˚F）
操作温度
储藏温度 -10˚C 到 60˚C（14˚F 到 140˚F）
温度不高于 31°C (87.8°F) 时为 80%，达到 40°C (104°F) 时会线性
最大相对湿度
降至 50%
0.008-60.000 秒
计时器
循环模式 定时、中断、排胶
定时重复容限
+/- 0.001%
900 次／分
循环率
液晶显示屏 (LCD) 显示段
20 X 4
2,000m (6,562ft)
16
4. 功能
条目 说明
电源按钮
1
模式按钮
2
设置/保存按钮
3
显示屏
4
出气口（未调节）
5
气压调节器
6
出气口（已调节）
7
5. 设置说明
5.1 控制气动阀门
注意：此设备必须安装 微米的过滤网
5
TO AIR SOURCE
10
图 1.0
条目 说明
电动机驱动电源插座
8
脚踏开关插座
9
电源插座
10
I/O 连接
11
进气口
12
附件出气口
13
，以确保适当的气体过滤。
(TSD800-6)
8
6
5
4
9
7
3
1 2
图 2.0
17
