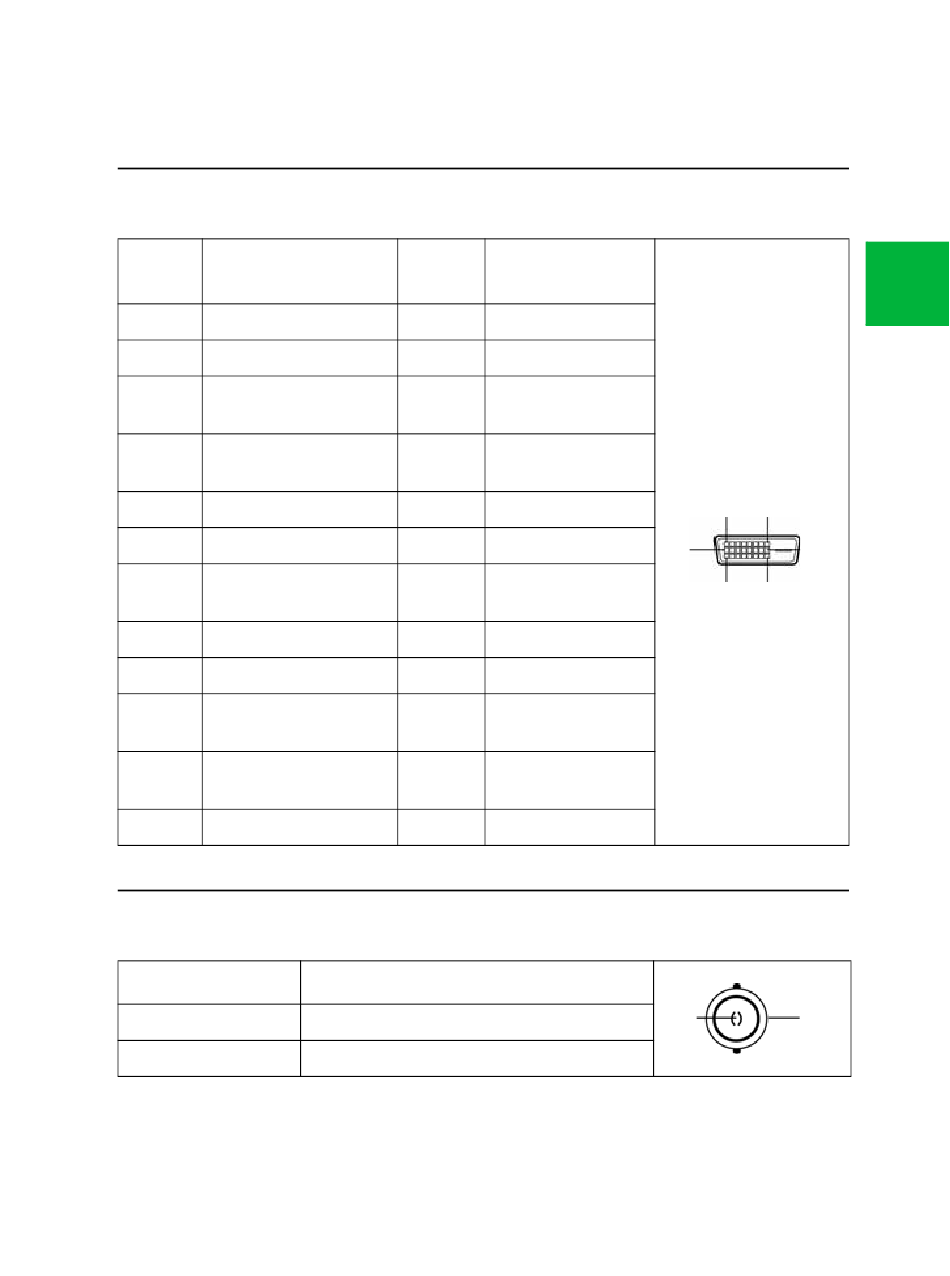

1.13 Entrées et sorties DVI (DVI-D à 24 broches)
N° de
Affectation
broche
1 Données TMDS 2-
2 Données TMDS 2+
3 Blindage données
TMDS 2
4 Aucune connexion
5 Aucune connexion
6 Horloge DDC
7 Données DDC
8 Aucune connexion
9 Données TMDS 1-
10 Données TMDS 1+
11 Blindage données
TMDS 1
12 Aucune connexion
1.14 C-Vidéo (BNC)
N° de broche
1
2
N° de
Affectation
broche
13 Aucune connexion
14 Alimentation +5 V
15 Terre
16 Détection de
connexion à chaud
17 Données TMDS 0-
18 Données TMDS 0+
19 Blindage données
TMDS 0
20 Aucune connexion
21 Aucune connexion
22 Blindage d'horloge
TMDS
23 Horloge TMDS +
24 Horloge TMDS -
Affectation
Composite
Terre
F-37
1 8
9 16
17 24
1 2
