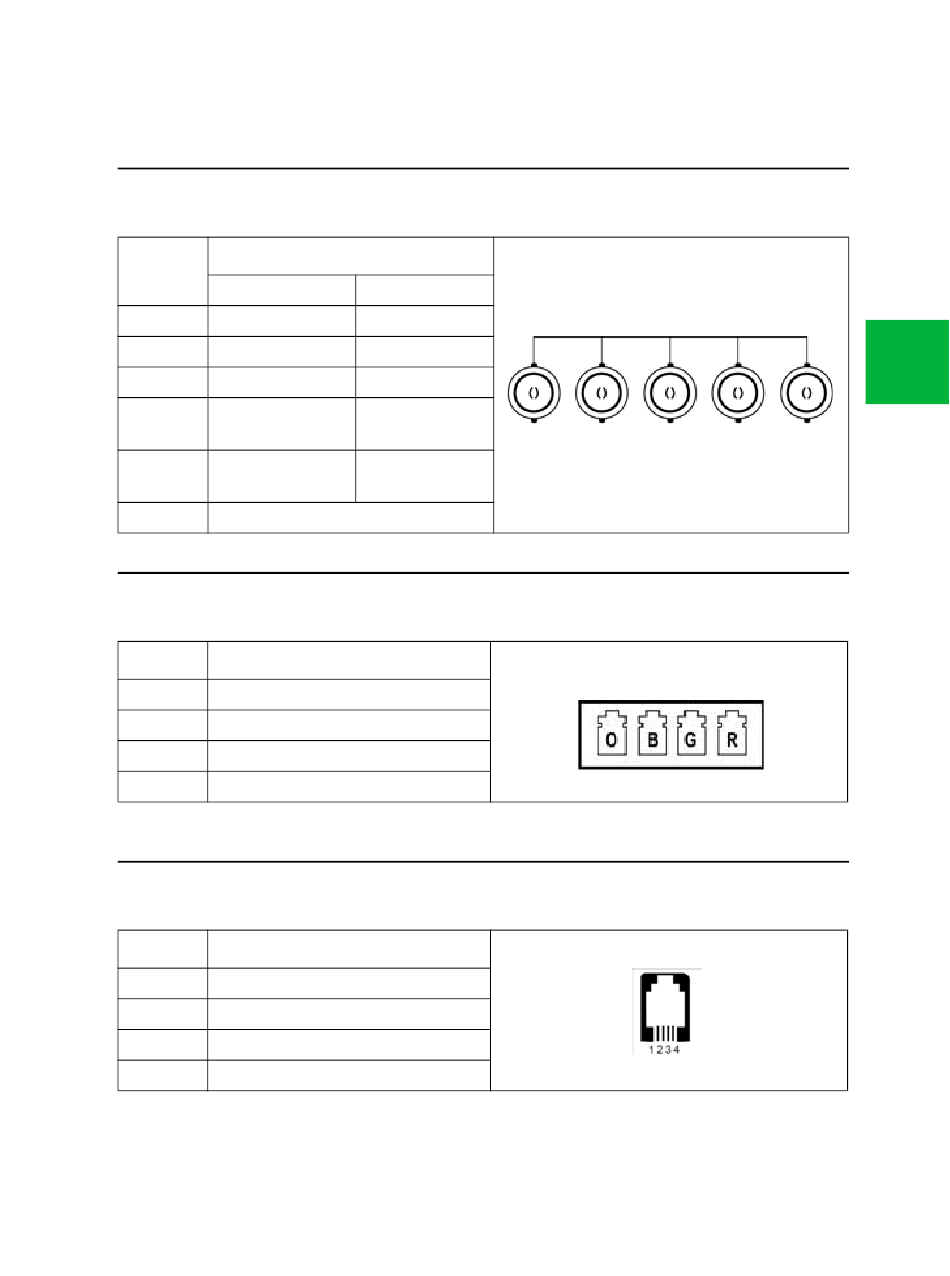

1.18 RGBHV / RGBS / YPbPr (BNC)

Pin-Nr.
RGBS
1 Rot
2 Grün
3 Blau
4 H-Sync / C-Sync
5 V-Sync
6
1.19 OPTICAL (available on VP47XXF Monitors
Pin-Nr.
1 OPTICAL Takt
2 OPTICAL Blau
3 OPTICAL Grün
4 OPTICAL Rot

1.20 GPIO

Pin-Nr.
1 PIP Vertauschen
2 Auswahl PIP, PBP, PB2
3 Aufnahmeanzeige
4 Gnd
Zuordnung
Y Pb Pr
Pr
Y
Pb
Keine
Verbindung
Keine
Verbindung
Masse
Zuordnung
Zuordnung
G-35
6
R/Pr G/Y B/Pb
1 2 3
Only)
1 2 3
G
C-SYNC/HS VS
4 5
4
