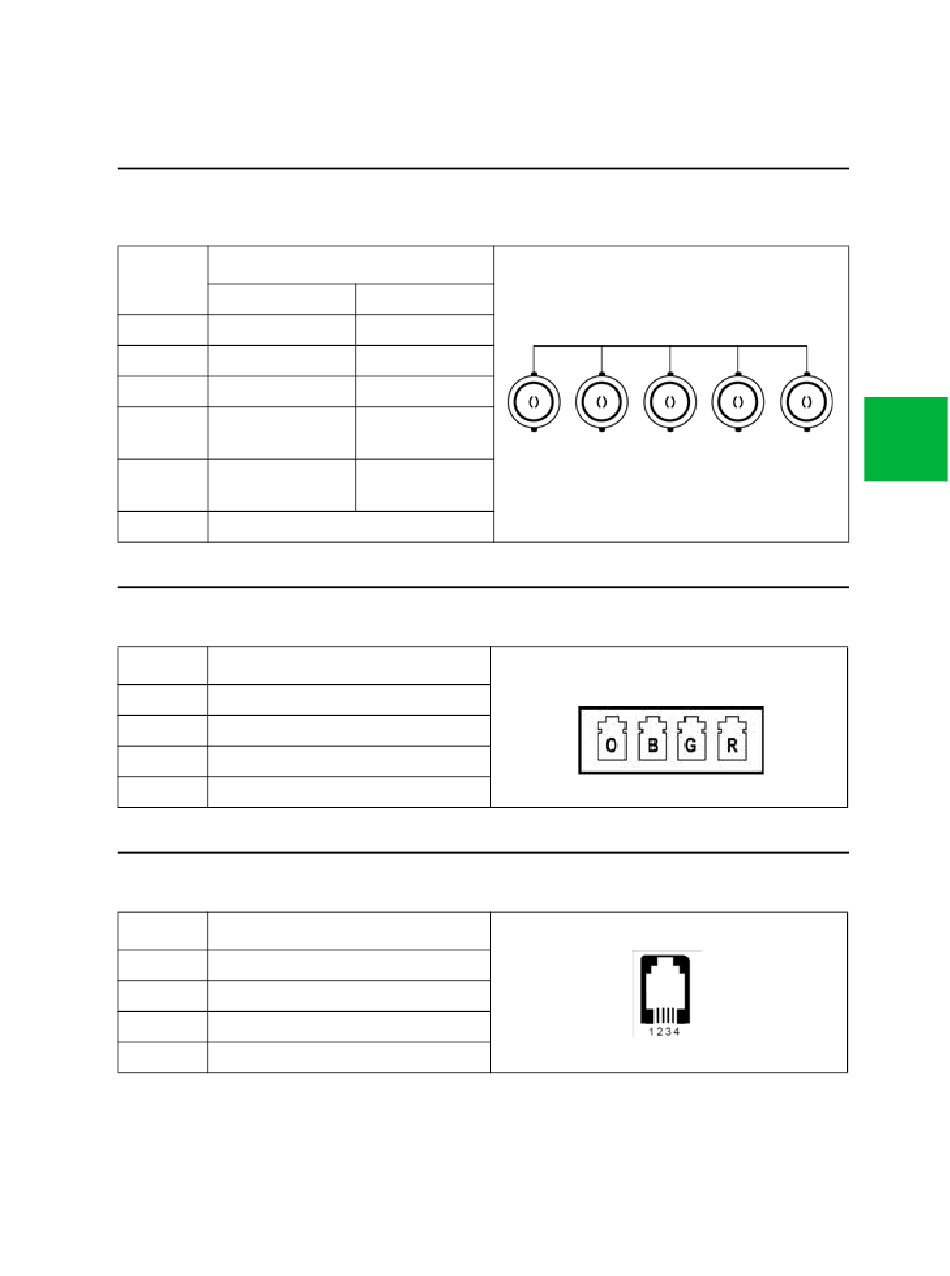

1.18 RGBHV / RGBS / YPbPr (BNC)

Assegnazione
N. pin
RGBS
1 Rosso
2 Verde
3 Blu
4 Sinc. orizz. /
Sinc. comp.
5 Sinc. vert.
6
1.19 OTTICO (available on VP47XXF Monitors
N. pin Assegnazione
1 OTTICO Clock
2 OTTICO Blu
3 OTTICO Verde
4 OTTICO Rosso

1.20 GPIO

N. pin Assegnazione
1 Scambio PIP
2 Selezione PIP, PBP, PB2
3 Indicatore registrazione
4 Terra
Y Pb Pr
Pr
Y
Pb
Nessun
collegamento
Nessun
collegamento
Terra
I-37
6
R/Pr G/Y B/Pb
1 2 3
Only)
1 2 3
C-SYNC/HS VS
4 5
4
I
