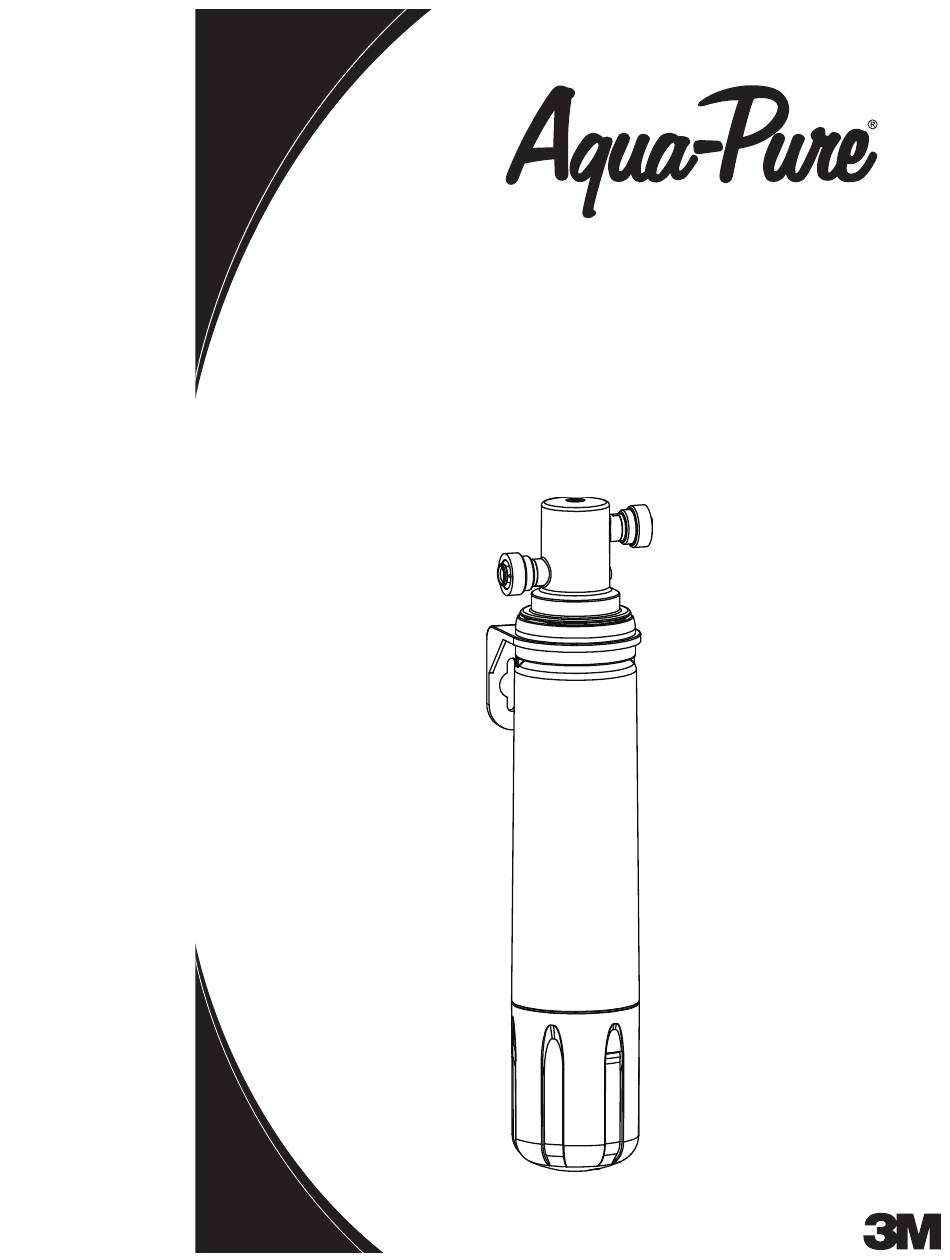

- Page 1 Installation and Operating Instructions For AP Easy Series Drinking Water Systems Models: CS-S, LC & Complete Installer: Please leave manual with homeowner.
- Page 3 SAFETY INFORMATION SAFETY INFORMATION Read, understand, and follow all safety information contained in these instructions prior to installation and use of the Drinking Water System. Retain these instructions for future reference. Intended use: The Drinking Water System is intended for use in fi ltering potable water in residential applications, and has not been evaluated for other uses.
- Page 4 CAUTION CAUTION To reduce the risk associated with property damage due to water leakage: • Read and follow Use Instructions before installation and use of this system. • Installation and use MUST comply with all state and local plumbing codes. •...
- Page 5 GETTING STARTED GETTING STARTED Parts and Materials Included: 1. Filter Head Assembly 2. Filter Cartridge 3. Faucet 4. 1/4" Union Adapter 5. 36" of 1/4" tubing 6. 1/4" Feedwater Adapter 7. #2 Phillips Mounting Screws Tools Required (not included): • Drill (Cordless recommended) •...
- Page 6 INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS For Use With Cold Water Only. NOTE: Remove items from under the sink. Place catch basin there to collect small amount of water that may run out when disconnecting water supply lines. 1. Turn off cold water supply valve and remove existing water supply tubing and/or fi...
- Page 7 INSTALLATION INSTRUCTIONS (CONTINUED) INSTALLATION INSTRUCTIONS (CONTINUED) 6. Referring to the “Using Push-In Fittings” section, insert the blue tubing coming from the 1/4" Feed Water Adapter into the INLET fi tting as shown in Figure 4. 7. After installing the faucet as detailed below, insert blue tubing to faucet into OUTLET fi...
- Page 8 DRILLING HOLE THROUGH DRILLING HOLE THROUGH PORCELAIN/ENAMEL/CERAMIC SINKS PORCELAIN/ENAMEL/CERAMIC SINKS CAUTION CAUTION To reduce the risk of eye injury while drilling counter-tops for faucet installation: • Safety glasses MUST be worn during sink hole drilling operations. Drilling Hole through Porcelain/Enamel/Ceramic Sinks with Sheet Metal or Case Iron Base Recommended Tools: •...
- Page 9 INFORMACIÓN DE SEGURIDAD INFORMACIÓN DE SEGURIDAD Lea, comprenda y siga toda la información de seguridad contenida en estas instrucciones antes de instalar y usar los sistemas de agua potable. Conserve estas instrucciones como referencia para el futuro. Uso para el que fue diseñada: El sistema de agua potable está...
- Page 10 PRECAUCIÓN PRECAUCIÓN Para reducir el riesgo asociado a los daños en la propiedad debido a una fuga de agua: • Lea y siga las Instrucciones de uso antes de la instalación y uso de este sistema. • La instalación y uso DEBE cumplir con todos los códigos de plomería locales y estatales. •...
- Page 11 INICIACIÓN INICIACIÓN Las piezas y materiales incluyen: 1. Ensamblaje del cabezal del fi ltro 2. Cartucho del fi ltro 3. Grifo 4. Adaptador de unión de 1/4 de pulgada 5. 36 pulgadas de tubería de 1/4 de pulgada 6. Adaptador de entrada del agua de 1/4 de pulgada 7.
- Page 12 INSTRUCCIONES DE INSTALACIÓN INSTRUCCIONES DE INSTALACIÓN Para uso con agua fría solamente. NOTA: Saque los elementos de abajo del fregadero. Ponga un recipiente para recolectar las pequeñas cantidades de agua que podrán salir cuando desconecte las líneas de suministro de agua. 1.
- Page 13 INSTRUCCIONES DE INSTALACIÓN (CONTINUACIÓN) INSTRUCCIONES DE INSTALACIÓN (CONTINUACIÓN) 6. Usando la sección “Uso de los accesorios a presión” como referencia, inserte la tubería azul que sale del adaptador de suministro del agua de 1/4 de pulgada en el accesorio de ENTRADA como se indica en la Figura 4. 7.
- Page 14 PERFORACIÓN DE UN AGUJERO ATRAVÉS DE PERFORACIÓN DE UN AGUJERO ATRAVÉS DE FREGADEROS DE CERÁMICA/ ESMALTE / PORCELANA FREGADEROS DE CERÁMICA/ ESMALTE / PORCELANA PRECAUCIÓN PRECAUCIÓN A fi n de reducir el riesgo de lesión ocular mientras perfora las encimeras para la instalación del grifo: •...
- Page 15 GUÍA DE DESPERFECTOS GUÍA DE DESPERFECTOS Pérdidas de agua en las conexiones a presión: Empuje la tubería todo lo posible. Si continúa saliendo agua, corte el agua en la válvula original y saque la línea del agua empujándola en el cuello del conectador mientras saca la tubería. Inspeccione la tubería para ver si está rajada o perforada. Si la tubería está...
- Page 17 CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ Lisez, comprenez et suivez les consignes de sécurité contenues dans ce manuel d’instructions avant d’installer et d’utiliser ce système d’eau potable. Veuillez conserver ces directives aux fi ns de référence. Utilisation prévue: Ce système d’eau potable est conçu pour être utilisé avec un système de fi ltration d’eau potable pour applications résidentielles, et n’a pas été...
- Page 18 AVERTISSEMENT AVERTISSEMENT Pour réduire le risque associé aux dommages matériels provoqués par une fuite d’eau : • Lire et suivre le mode d'emploi avant l'installation et l'utilisation de ce système. • L’installation et l’utilisation DOIVENT être conformes aux codes de plomberie provinciaux et locaux.
- Page 19 DÉMARRAGE DÉMARRAGE Pièces et matériel inclus: 1. Module de tête du fi ltre 2. Cartouche fi ltrante 3. Robinet 4. Adaptateur union 1/4 po 5. 91,44 cm (36 po) de tuyau de 1/4 po 6. Adaptateur d’alimentation 1/4 po 7. Vis de fi xation à tête cruciforme n°2 Outils nécessaires (non compris): •...
- Page 20 DIRECTIVES D’INSTALLATION DIRECTIVES D’INSTALLATION À utiliser uniquement avec de l’eau froide. REMARQUE : Retirer les articles qui se trouvent sous l’évier. Placer un bassin pour recueillir les légers écoulements d’eau qui peuvent se produire lors du débranchement des conduites d’eau. 1.
- Page 21 DIRECTIVES D’INSTALLATION (SUITE) DIRECTIVES D’INSTALLATION (SUITE) 6. Tel que décrit dans la section « Utilisation de raccordements à poussoir », insérer le tuyau bleu de l’adaptateur d’alimentation de 1/4 po dans le raccord ENTRÉE, tel qu’illustré à la fi gure 4. 7.
- Page 22 PERÇAGE DES ÉVIERS DE PORCELAINE, PERÇAGE DES ÉVIERS DE PORCELAINE, D’ÉMAIL OU DE CÉRAMIQUE D’ÉMAIL OU DE CÉRAMIQUE AVERTISSEMENT AVERTISSEMENT Pour réduire le risque de blessures aux yeux pendant le perçage du comptoir pour l’installation de la robinetterie : • Le port de lunettes de sécurité est OBLIGATOIRE pendant les opérations de perçages de trous. Méthode pour percer un trou à...
- Page 23 PROBLÈMES ET SOLUTIONS PROBLÈMES ET SOLUTIONS Fuites d’eau se produisant aux raccordements à poussoir: Enfoncer le tuyau aussi profondément que possible. Si la fuite persiste, couper l’eau au robinet d’alimentation principal et retirer la canalisation d’alimentation en poussant sur l’anneau de raccord tout en tirant sur le tuyau. Inspecter le tuyau pour repérer toute fente ou égratignure.
- Page 24 (1) year from the date of purchase. This warranty does not cover failures resulting from abuse, misuse, alteration or damage not caused by 3M or failure to follow installation and use instructions. No warranty is given as to the service life of any fi...
