Guida rapida

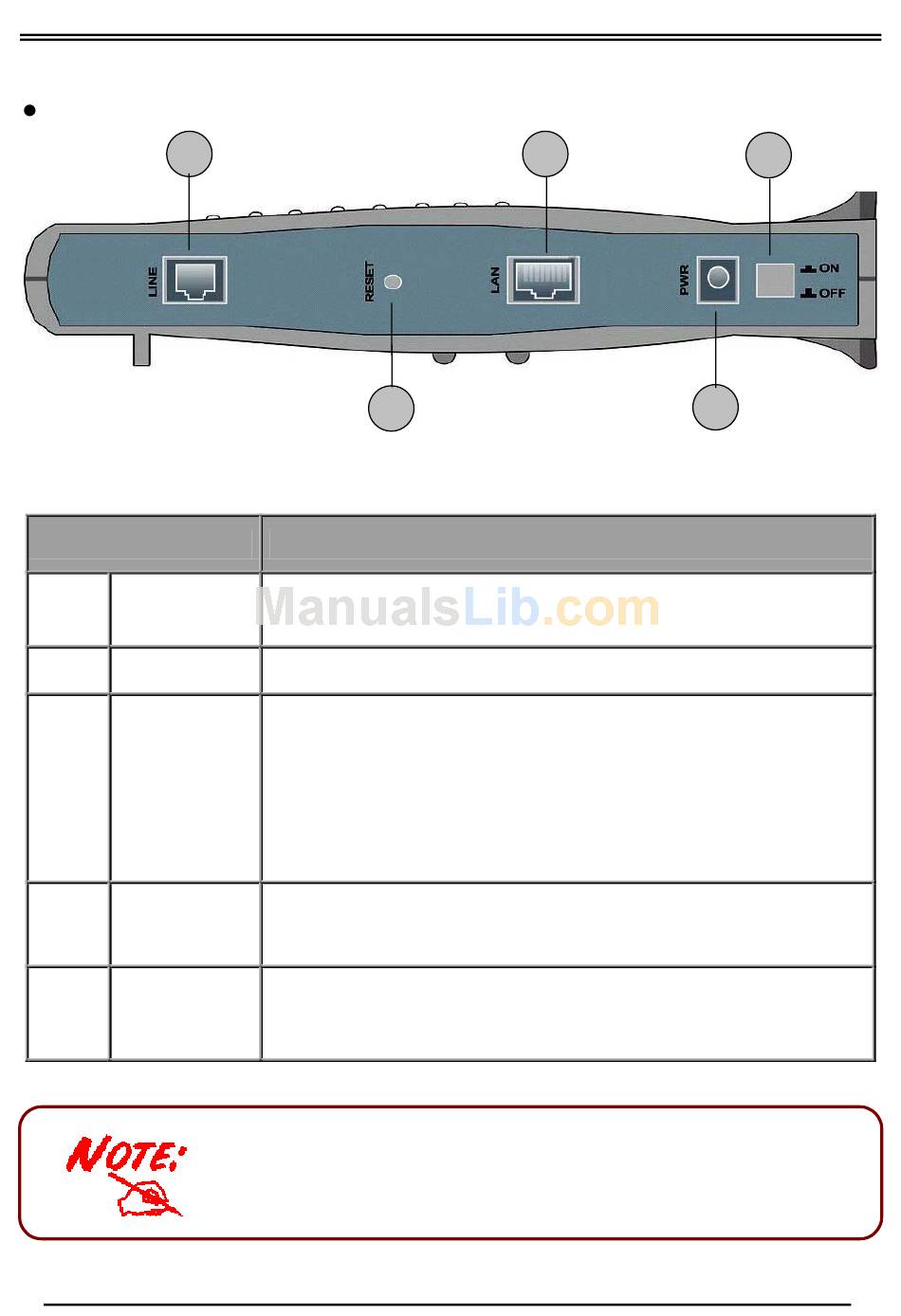

Porte posteriori
7100S
5
Porta
Interruttore di
alimentazion
1
e
PWR
2
LAN
3
(connettore
RJ-45)
4
RESET
LINEA
5
(connettore
RJ-11)
4
4
Interruttore ON/OFF
Collegare l'alimentatore in dotazione a questo jack.
Collegare il cavo incrociato, in dotazione, a questa porta quando
ci si collega ad una NIC (Network Interface card, scheda di
interfaccia di rete) nel PC.
Collegare un cavo Ethernet UTP a questa porta quando ci si
collega ad una LAN come una rete in ufficio o a casa.
Premere per ripristinare le impostazioni predefinite in fabbrica
Collegare il cavo RJ-11, in dotazione, a questa porta quando ci si
collega all'ADSL
BIPAC-7100 ha 4 porte LAN con la stessa funzione di quella di 7100S
3
Significato
1
2
