Ziegler RT-135-HY Operating Instructions Manual

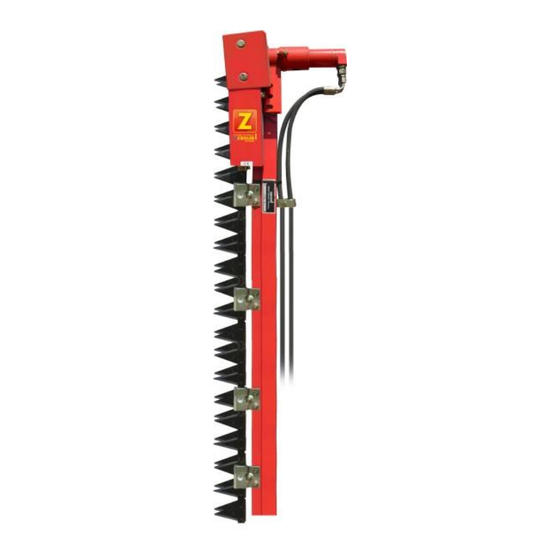

Rapeseed/canola crop divider
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Original Operating Instructions
EDV Nr. 026570A05
Stand: 01/12
Original-Betriebsanleitung
Rapstrenner
Rapeseed / Canola Crop Divider
RT
RT
RT
RT
ZIEGLER GmbH
Schrobenhausener Straße 74
D-86554 Pöttmes, Germany
Tel: +49 (0) 82 53 / 99 97-0 Fax: +49 (0) 82 53 / 99 97-47
Web: www.ziegler-harvesting.com
135
-
HY
135
-
E
150
-
HY
150
-
E

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RT-135-HY and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ziegler RT-135-HY

Summary of Contents for Ziegler RT-135-HY

  • Page 1 Original-Betriebsanleitung Original Operating Instructions Rapstrenner Rapeseed / Canola Crop Divider ZIEGLER GmbH Schrobenhausener Straße 74 D-86554 Pöttmes, Germany Tel: +49 (0) 82 53 / 99 97-0 Fax: +49 (0) 82 53 / 99 97-47 Web: www.ziegler-harvesting.com EDV Nr. 026570A05 Stand: 01/12...
  • Page 3 This certificate gives the right to declare on the conformity of partly completed equipment with the essential safety stated in EU Directive 2006/42/EC in assembly with combine harvesters and to mark equipment with CE mark. Pöttmes, den 01.04.2010______ Ort und Datum; Place and date Dipl. BW (FH) M. Ziegler (Geschäftsführer)
  • Page 5 Zeitpunkt geltend gemacht werden kann, sobald die vorstehende Erklärung ausgefüllt und unterschrieben der ZIEGLER GmbH vorliegt. Mir ist des Weiteren bekannt, dass ohne Rücksicht auf Rücksendung vorstehender Erklärung an die ZIEGLER GmbH die Gewährleis- tungsfrist zu dem Zeitpunkt beginnt, zu dem die Maschine übergeben wurde.

  • Page 6: Table Of Contents

    INHALTSVERZEICHNIS INHALT Seite KONFORMITÄTSERKLÄRUNG ÜBERGABEERKLÄRUNG INHALTSVERZEICHNIS SICHERHEITSHINWEISE ....................... 7 1.1......................7 ESTIMMUNGSGEMÄßE ERWENDUNG 1.2..................7 ICHERHEITS NFALLVERHÜTUNGSVORSCHRIFTEN 1.3............................7 YDRAULIKANLAGE 1.4.......................... 7 ARTUNG UND EPARATUR 1.5............................. 7 ÄRMINFORMATION 1.6. : ..................7 OSITION UND RLÄUTERUNG DER ARNBILDZEICHEN ANBAU ............................

  • Page 7: Sicherheitshinweise

    SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung Der Rapstrenner darf nur bei der Rapsernte eingesetzt werden. Er hat die Aufgabe, die ineinander hängenden Äste der Raps- pflanze zu trennen. Hierzu muss er senkrecht als Zusatzaggregat an den Seitenwänden des Mähdrescherschneidtisches befes- tigt werden (siehe Abb. 2). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

  • Page 8: Anbau

    ANBAU ANBAU Allgemeines Der Rapstrenner wird von uns so geliefert, dass er den Sicherheitsvorschriften der EG-Richtlinie 2006/42/EG (Maschinen) ent- spricht. Der Anbau des Rapstrenners am Mähdrescherschneidwerk ist durch eine Fachwerkstatt individuell durchzuführen; obenge- nannte Richtlinie ist zu beachten. Zusätzlich geben wir nachfolgende Anbauhinweise. Umbau des Antriebes Der Rapstrenner ist zum Anbau an der rechten sowie der linken Seite des Mähdreschertisches erhältlich.

  • Page 9: Antriebe Anschließen

    ANTRIEBE ANSCHLIESSEN ANTRIEBE ANSCHLIESSEN  HINWEIS: Der Anschluss der Rapstrenner muss von einer autorisierten Fachwerkstätte durchgeführt werden! Elektrischer Antrieb Type Anbau E-Motor Ampere Länge RT 135-E-12-R rechts 12 Volt 25 A 1,35 m RT 135-E-24-R rechts 24 Volt 40 A 1,35 m RT 135-E-12-L links...

  • Page 10: Hydraulischer Antrieb

    ANTRIEBE ANSCHLIESSEN Hydraulischer Antrieb Type Druck Ölstrom Länge RT 135-HY 50- 180 bar 10- 12 l/min 1,35 m RT 150-HY 50- 180 bar 10- 12 l/min 1,50 m Die verwendeten Hydraulikmotoren sind rückstaubelastbar, d.h., zwei Rapstrenner können in Serie geschaltet werden. Der an- gegebene Ölstrom darf nicht überschritten werden, bei Bedarf ist ein Mengenregulierventil einzubauen.

  • Page 11: Betrieb

    BETRIEB / WARTUNG UND PFLEGE BETRIEB Die Rapstrenner sind für Dauerbetrieb ausgelegt und können bei einer Fahrgeschwindigkeit von 5 - 6 km/h den Raps problem- los schneiden. Bei liegenden Beständen Fahrgeschwindigkeit reduzieren. WARTUNG UND PFLEGE Schmierung Die Messer und Messerführungen sind vor jedem Einsatz angemessen zu schmieren. Hierfür können Sie handelsübliche tem- peraturbeständige Öle und Fette verwenden.

  • Page 12: Mögliche Störungen Und Deren Beseitigung

    MÖGLICHE STÖRUNGEN UND DEREN BESEITIGUNG MÖGLICHE STÖRUNGEN UND DEREN BESEITIGUNG Störung Antrieb Behebung  Rapstrenner bleibt stehen elektr. Sicherung kontrollieren  Kabelbruch oder schlechte Kontakte beseitigen  Zahnriemen erneuern  Batterie füllen  Rapstrenner läuft oft elektr. schlechte Kontakte an der Batterie, dem Relais oder an Steckdosen beseitigen ...
  • Page 14 HRB 17559 Geschäftsführer: M. Ziegler, Dipl. BW (FH) Geschäftsführer: M. Ziegler, Dipl. BW (FH) Place of performance: Pöttmes, Place of jurisdic- Managing director: M. Ziegler, Dipl. BW (FH) tion: Aichach Tax no. 102/168/10401 Managing director: M. Ziegler, Dipl. BW (FH)
  • Page 15 Original-Betriebsanleitung Original Operating Instructions Rapstrenner Rapeseed / Canola Crop Divider ZIEGLER GmbH Schrobenhausener Straße 74 D-86554 Pöttmes, Germany Tel: +49 (0) 82 53 / 99 97-0 Fax: +49 (0) 82 53 / 99 97-47 Web: www.ziegler-harvesting.com EDV Nr. 026570A05 Stand: 01/12...
  • Page 17 This certificate gives the right to declare on the conformity of partly completed equipment with the essential safety stated in EU Directive 2006/42/EC in assembly with combine harvesters and to mark equipment with CE mark. Pöttmes, den 01.04.2010______ Ort und Datum; Place and date Dipl. BW (FH) M. Ziegler (Geschäftsführer)
  • Page 20 I am aware of the fact that any warranty claims towards the Ziegler GmbH can only be made in so far as and when the form at hand has been completed, signed, and submitted to the Ziegler GmbH.
  • Page 21 DECLARATION OF HANDOVER ÜBERGABEERKLÄRUNG According to the respective obligations contained within the scope of product liability, the following items must be verified. check, if correct The seller has performed the following tasks at the machine: The machine has been verified for completeness according to the delivery note. The machine has been pre-assembled.
  • Page 22 Only original spare parts comply with the specified safety- relevant standards of the Ziegler GmbH! The use of any parts, accessories, or equipment which are not original or authorised by the Ziegler GmbH will lead to the expiry of any liability for any respectively caused damage.
  • Page 23 TABLE OF CONTENTS Content Page DECLARATION OF CONFORMITY DECLARATION OF HANDOVER CONTENT SAFETY INSTRUCTIONS ........................8 1.1..............................8 NTENDED 1.2.................. 8 ENERAL AFETY AND CCIDENT REVENTION EGULATIONS 1.3............................8 YDRAULIC YSTEM 1.4..........................8 AINTENANCE AND EPAIR 1.5.

  • Page 24: Safety Instructions

    SAFETY INSTRUCTIONS SAFETY INSTRUCTIONS Intended Use The rapeseed/canola crop divider may only be used for the harvesting of rapeseed/canola. It has the task, to separate the en- twined stalks and branches of the rapeseed/canola plants. For this purpose it must be vertically mounted as an accessory de- vice to the lateral walls of the harvester cutting table (see Diagram 2).

  • Page 25: Mounting

    MOUNTING MOUNTING General The rapeseed/canola crop divider is delivered by us in a condition that complies with the safety regulations of the EU Directive 2006/42/EU (Machinery). The mounting of the rapeseed/canola crop divider to the harvester head (cutting unit) must be performed individually by a spe- cialist workshop under compliance with the directive stated above! In addition, we issue the following mounting instructions.

  • Page 26: Connection Of Drive Systems

    CONNECTION OF DRIVE SYSTEMS CONNECTION OF DRIVE SYSTEMS NOTICE! The connection of the e rapeseed/canola crop divider must be performed by an accordingly qualified specialist workshop! Drive Type Mounting E-Motor Ampere Length RT 135-E-12-R right 12 Volt 25 A 1,35 m RT 135-E-24-R right 24 Volt...

  • Page 27: Hydraulic Drive System

    CONNECTION OF DRIVE SYSTEMS Hydraulic Drive System Type Pressure Oil Flow Rate Length RT 135-HY 50- 180 bar 10- 12 l/min 1,35 m The deployed hydraulic motors are back-pressure-capable, i.e. two rapeseed/canola crop dividers can be connected in series. The specified oil flow rate may not be exceeded. If required, a flow control valve must be installed. Hydraulic hoses according to DIN-EN 853 (2SN;...

  • Page 28: Operation

    OPERATION/MAINTENANCE AND CARE OPERATION The rapeseed/canola crop dividers are constructed for permanent operation and are able to cut without any problems at a travel speed of 5 - 6 km/h. If the crop is lying, reduce the travel speed MAINTENENACE AND CARE Lubrication The knives and the knife guides must be appropriately lubricated before each deployment.

  • Page 29: Possible Malfunctions And Their Remedy

    POSSIBLE MALFUNCTIONS AND THEIR REME POSSIBLE MALFUNCTIONS AND THEIR REMEDY Malfunction Drive Remedy  Rapeseed/canola crop divider comes to stand- electr. Check fuse  still Remedy cable breakage or faulty contacts  Replace toothed belt  Refill battery  Rapeseed/canola crop divider often runs slowly electr.
  • Page 31 Place of performance: Pöttmes, Place of jurisdic- Erfüllungsort Pöttmes, Gerichtsstand Aichach Erfüllungsort Pöttmes, Gerichtsstand Aichach tion: Aichach Steuer-Nr. 102/168/10401 Steuer-Nr. 102/168/10401 Tax no. 102/168/10401 Geschäftsführer: M. Ziegler, Dipl. BW (FH) Geschäftsführer: M. Ziegler, Dipl. BW (FH Managing director: M. Ziegler, Dipl. BW (FH)

This manual is also suitable for:

Rt-135-eRt-150-hyRt-150-e
