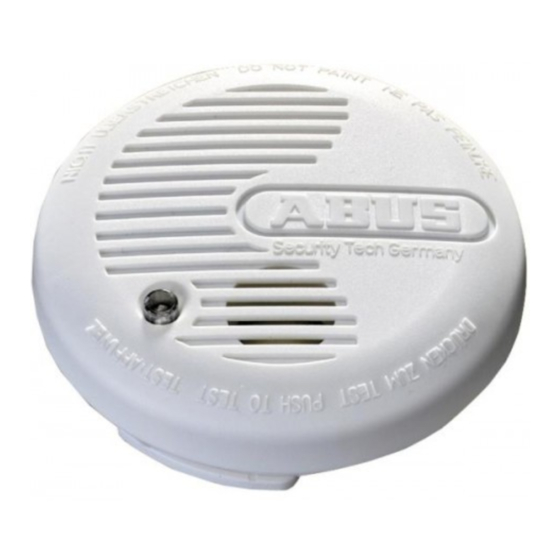

Abus RM 04 Li VdS Radio Operating And Installation Instructions

Photoelektric radio smoke detector
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungs- und
Installationsanleitung
Photoelektrischer
Funk-Rauchmelder
RM 04 Li VdS Funk
0768
G 203075
0768-CPD-20432
EN 14604:2005
Verehrte Kundin, verehrter Kunde!
Herzlichen Glückwunsch, Sie haben gut gewählt.
Dieser ABUS Funk-Rauchmelder ist mit einem neuartigen
und zuverlässigen Funksystem ausgerüstet.
Durch die Verwendung neuester und zuverlässiger Komponenten verfügt dieser Melder
über eine große Reichweite und Lautstärke.
Ein weiterer Vorteil dieses Funk-Rauchmelders ist der Kodierungsschalter.
Dadurch werden Funkinterferenzen von anderen Funksystemen praktisch ausgeschlossen.
Dieser Rauchmelder ist VdS-anerkannt und garantiert höchste
Qualitätsfertigungsnormen!
Bitte lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch!

Advertisement

loading
Need help?

Need help?

Do you have a question about the RM 04 Li VdS Radio and is the answer not in the manual?

Questions and answers

Related Manuals for Abus RM 04 Li VdS Radio

Summary of Contents for Abus RM 04 Li VdS Radio

  • Page 1 0768-CPD-20432 EN 14604:2005 Verehrte Kundin, verehrter Kunde! Herzlichen Glückwunsch, Sie haben gut gewählt. Dieser ABUS Funk-Rauchmelder ist mit einem neuartigen und zuverlässigen Funksystem ausgerüstet. Durch die Verwendung neuester und zuverlässiger Komponenten verfügt dieser Melder über eine große Reichweite und Lautstärke.
  • Page 2 Funktionsbetrieb und Leistungsmerkmale Dieser per Funk vernetzbare Rauchmelder mit Leiseschaltung arbeitet nach dem optischen Prinzip und besitzt eine Messkammer, in der eindringende Rauchpartikel detektiert werden. Wird die Alarmschwelle überschritten, ertönt ein lautstarker Alarm. Bei vernetzten Rauchmeldern wird der Alarm von allen anderen Meldern mit gleichem Code erkannt.
  • Page 3 Diese Montageorte sind zu vermeiden ! • Stellen, an denen größere Temperaturschwankungen als der Betriebstemperaturbereich (+4°C bis +45°C) zu erwarten sind. • Stellen, an denen Zugluft den Rauch vom Melder fernhalten kann, z.B. neben Fenstern, Türen oder Lüftungsschächten. • Stellen, an denen durch Dämpfe, erhöhte Luftfeuchtigkeit oder Abgase Fehlalarme ausgelöst werden können, z.B.
  • Page 4 Funktionalität des Rauchmelders nicht gegeben ist, muss dieser im Sinne Ihrer eigenen Sicherheit unverzüglich ausgetauscht werden. • Alternativ kann zum Testen der Rauchmelder das im ABUS-Programm enthaltene Testspray RM verwendet werden. Die Sirene ertönt nun und die Funktionalität des Rauchmelders wird getestet (ausgenommen Funkübertragung).
  • Page 5 Hinweis: Auf präzise Einstellung des gewählten Codes achten. Zur Einstellung sollte ein entsprechender Schraubendreher verwendet werden ! Spezieller Code „0“ • Der Code „0“ hat eine Prioritätsfunktion. • Ist an einem Funk-Rauchmelder der Code „0“ eingestellt, dann kann der Melder mit einer Verzögerung von ca.
  • Page 6 Austauschen der Batterie Sollte die Batterie schwach sein, dann sendet der Rauchmelder einmal pro Minute einen Piepton (für ca. 30 Tage), der daran erinnert, die Batterie auszutauschen (Batteriestand-Warnindikator). Bei Ertönen dieses Signals muss die Batterie zu Ihrer eigenen Sicherheit unverzüglich gewechselt werden.
  • Page 7 ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft. Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter daher für die Rauchmelder RM04 Li VdS Funk fünf Jahre Garantie, beginnend mit dem Verkaufsdatum des Rauchmelders an den Endverbraucher.
  • Page 8 Technische und farbliche Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. Konformitätserklärung „Hiermit erklärt ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, dass sich das Gerät RM04 Li VdS Funk in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999 /5/ EG befindet.“...

  • Page 9: Operating And Installation Instructions

    EN 14604:2005 Dear Customers, Congratulations; you have chosen well. This ABUS radio smoke detector is equipped with an innovative and reliable radio system. Through the use of the latest and most reliable components, this detector has a large range and volume.
  • Page 10 Functionality and Characteristics This radio-networked smoke detector with volume switch operates according to the optical principle and has a measurement chamber in which penetrating smoke particles are detected. If the alarm threshold is exceeded, a clamorous alarm sounds. In networked smoke detectors, the alarm is recognized by all other detectors with the same code.
  • Page 11 Avoid these locations for installation ! • Spots where there are greater temperature fluctuations than the operating temperature range (+4°C to +45°C). • Locations where draft air can keep smoke away from the detector, such as next to windows, doors or ventilation shafts. •...
  • Page 12 In the event the smoke detector does not function it must for your own safety be exchanged immediately. • Alternatively, the Test Spray RM (in the ABUS product line) can be used on the smoke detector for testing. The siren sounds and the functionality of the smoke detector is tested (except for radio transmission).
  • Page 13 Note: Ensure that the selected code is entered precisely. An appropriate screwdriver should be used to make the adjustment! Special code “0” • The code “0” has a priority function. • If the code “0” is set on a radio smoke detector, the detector can receive the alarm signals from detectors with all other codes, with a delay of approx.
  • Page 14 Replacing the battery If the battery should be weak, the smoke detector will emit a beeping sound once per minute (for approx. 30 days) as a reminder to replace the battery (battery charge condition-warning). When hearing this signal the battery must be changed for your own safety immediately. The smoke detector remains fully functional during this period.
  • Page 15 Warranty Statement ABUS products are designed, manufactured and tested according to applicable regulations with great care. ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter grants a five-year warranty for the RM04 Li VdS Radio smoke detector irrespective of legal warranty claims, beginning with the date of sale of the smoke detector to the end consumer.
  • Page 16 Technical and color changes reserved. Not liable for errors and misprints. Conformity Statement “ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter hereby declares that the RM04 Li VdS Radio device conforms to the basic requirements and other relevant regulations of the EMC guidelines 1999/5/EG.”...

  • Page 17: Instrucciones De Instalación Y Funcionamiento

    Apreciados Clientes, Felicidades, han hecho una buena elección. Este detector de humo por radiofrecuencia ABUS va equipado con un fiable sistema por radiofrecuencia de última generación. Gracias al uso de unos componentes modernos y fiables este detector cuenta con un alto volumen y un gran alcance.
  • Page 18 Principio de funcionamiento y características Este detector de humo conectable en red por radiofrecuencia con conexión silenciosa, opera según el principio óptico y cuenta con una cámara de medición en donde se detectan las partículas de humo entrantes. Si se supera el umbral de alarma suena una alarma acústica. En el caso de los detectores de humo conectables en red, también se detecta la alarma de otros detectores con el mismo código.
  • Page 19 • A la hora de proceder al montaje en el techo, debe comprobarse que los detectores estén separados como mínimo 15 cm de la pared y 50 cm de cualquier esquina. Puntos de montaje a evitar • Puntos en donde quepa esperar unas oscilaciones de temperatura superiores al margen de temperaturas de servicio (+4°C a +45°C).
  • Page 20 • Como alternativa puede utilizarse el spray de prueba RM del programa ABUS para verificar el funcionamiento del detector de humo. A continuación suena la sirena y se comprueba el funcionamiento del detector de humo (excepto la transmisión por radio).
  • Page 21 Nota: Asegúrese de que ajusta correctamente el código seleccionado. Para el ajuste debería utilizarse un destornillador. Código “0” especial • El código “0” tiene una función de prioridad. • Si en un detector de humo por radiofrecuencia se ha ajustado el código “0”, dicho detector puede recibir con un retardo de aprox.
  • Page 22 • La sensibilidad también puede devolverse manualmente a su estado normal; para ello basta con volver a pulsar el botón. Sustitución de la pila Si la pila está empezando a gastarse, el detector de humo emitirá un pitido cada minuto (durante unos 30 días), que le recordará la necesidad de cambiar la pila (alerta de condición la pila).
  • Page 23 ABUS August Bremicker Söhne KG, Altenhofer Weg 25, D-58300 Wetter ofrece para el detector de humo RM 04 Li VdS Radio una garantía de cinco años a partir de la fecha de venta del detector al consumidor final.
  • Page 24 Reservado el derecho de efectuar modificaciones técnicas y de cambiar el color. Ninguna responsabilidad por errores y erratas. Declaración de conformidad ¡ Por la presente ABUS August Bremicker Söhne KG, Altenhofer Weg 25, D-58300 Wetter, Alemania, declara la conformidad del aparato RM04 Li VdS Radio con los requisitos básicos y las demás disposiciones concernientes de la...
  • Page 25 0768-CPD-20432 EN 14604:2005 Bäste kund! Hjärtliga gratulationer till ett bra val. Denna ABUS radiobrandvarnare är utrustad med ett nytt, tillförlitligt radiosystem. Tack vare användningen av moderna, tillförlitliga komponenter har brandvarnaren en stor räckvidd och ljudstyrka. Ytterligare en fördel är kodningsomkopplaren.
  • Page 26 Funktionsprincip och prestanda Denna brandvarnare, som arbetar med radioteknik, fungerar enligt den optiska principen och har en mätkammare, där inträngande rökpartiklar detekteras. Om larmgränsen överskrids, avges en kraftig akustisk larmsignal. Vid hopkopplade brandvarnare identifieras larmet av alla andra brandvarnare med samma kod, vilka då...
  • Page 27 Undvik följande monteringsställen! • Ställen där större temperaturväxlingar än driftstemperaturområdet (+ 4°C till + 45°C) kan förväntas. • Ställen där drag kan hålla rök borta från brandvarnaren, t.ex. bredvid fönster, dörrar eller ventilationsschakt. • Ställen, där falsklarm kan utlösas p.g.a. ångor, ökad luftfuktighet eller avgaser, t.ex.
  • Page 28 Varje brandvarnare skall testas var fjärde vecka. Om brandvarnaren inte fungerar ordentligt skall den bytas ut för er egen säkerhets skull. • Man kan också använda den testspray RM som ingår i ABUS-programmet. Nu ljuder larmet och funktionaliteten för brandvarnaren testas (med undantag för radioöverföring).
  • Page 29 OBS: Var noggrann med att ställa in vald kod exakt. Använd en lämplig skruvmejsel! Specialkod ”0” • Kod ”0” har prioritetsfunktion. • Om koden ”0” är inställd i en radiobrandvarnare, kan brandvarnaren ta emot larmsignalerna från brandvarnare med andra koder efter en fördröjning på ca 3 min.
  • Page 30 Utbyte av batteriet När batteriet håller på att ta slut skickar brandvarnaren en pipton en gång i minuten (i ca 30 dagar), som talar om att batteriet måste bytas (batterivarning). När batterivarnings signalen hörs skall batteriet för er egen säkerhet omedelbart bytas ut! Men brandvarnaren har full funktionalitet under denna tid.
  • Page 31 ABUS-produkterna är utvecklade och tillverkade med största noggrannhet och testade enligt gällande föreskrifter. Oaktat de lagstadgade garantianspråken lämnar ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter därför fem års garanti på brandvarnare RM04 Li VdS radio, med början på...
  • Page 32 Tekniska och färgrelaterade ändringar förbehållna. Vi ansvarar inte för misstag och tryckfel. Konformitetsförklaring ”Härmed förklarar ABUS August Bremicker Söhne KG, Altenhofer Weg 25, 58300 Wetter, att apparat RM 04 Li VdS radio är i överensstämmelse med de grundläggande kraven och övriga tillämpliga bestämmelser i direktiv 1999/5/EG.” Konformitetsförklaringen återfinns på www.abus.de ABUS ©...
