Tiki Treehouse
ASSEMBLY MANUAL
Copyright © 2007 Playnation Play Systems, Inc.
All Rights Reserved
Made in the U.S.A.
Playnation Play Systems, Inc.
190 Etowah Industrial Court
Canton, GA 30114
(800) 661-7295

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Tiki Treehouse and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Playnation Tiki Treehouse

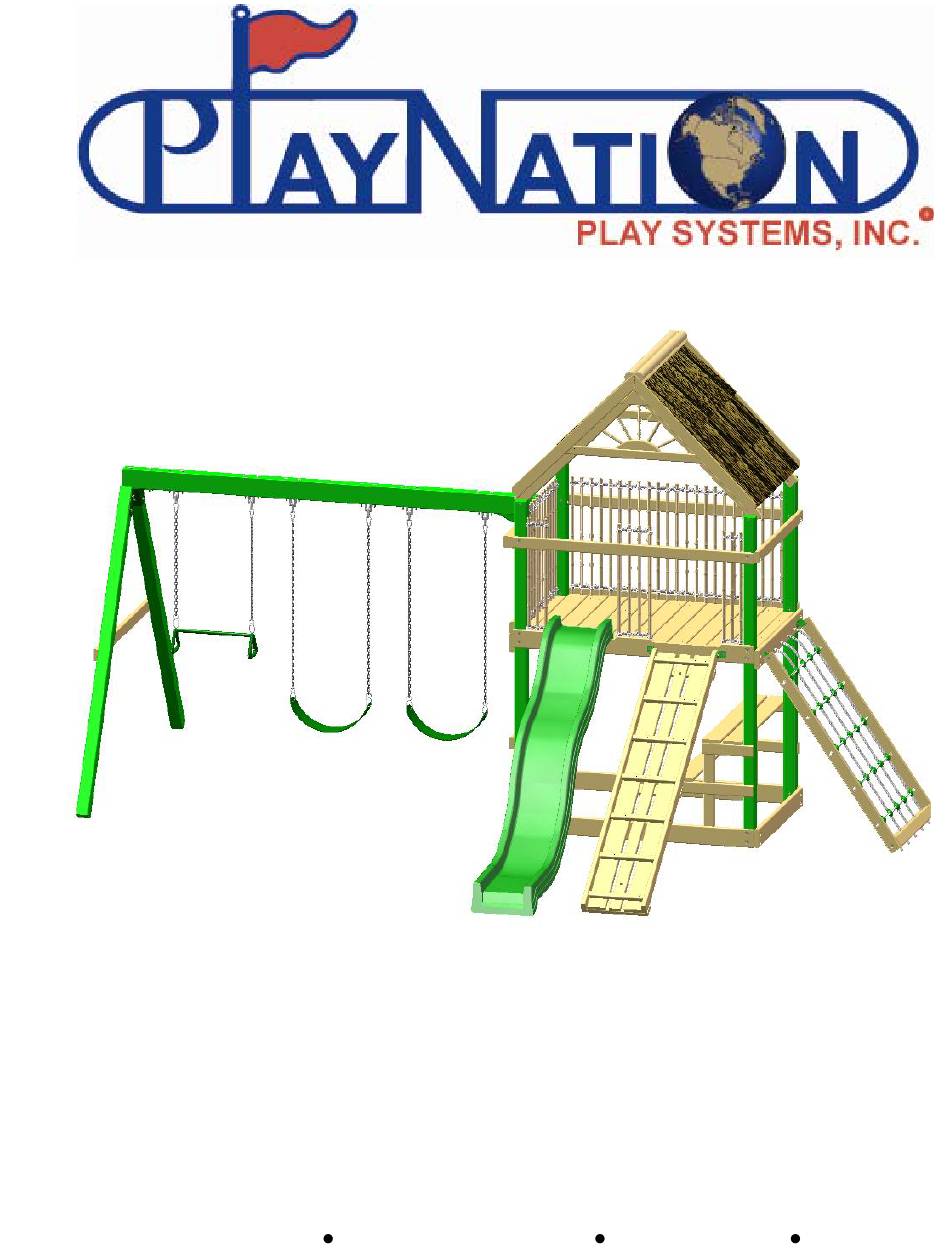

  • Page 1 Tiki Treehouse ASSEMBLY MANUAL Copyright © 2007 Playnation Play Systems, Inc. All Rights Reserved Made in the U.S.A. Playnation Play Systems, Inc. 190 Etowah Industrial Court Canton, GA 30114 (800) 661-7295...
  • Page 2 Tiki Treehouse TABLE OF CONTENTS Warranty and Safety Guidelines……………………………………………….….…. 3-8 Kit Contents and Tool List…………..………………………………………………. ..9-23 Framing the play set...…………………………………..…………………..…. steps 1 - 6 Constructing deck …………………………..……………..…………………………step 7 Installing Bamboo Wall Panels……………...……………………………..………..step 8 Attaching Safety and Panel Boards………..….……..……………………………step 9 Constructing and Attaching Ramp………………..…..………..…..……….steps 10 - 13 Constructing and Attaching Cargo Net.…...………………………….…..steps 14 - 16...
  • Page 3 Yet you’ll appreciate how quick and easy construction really is! Our playset kits are designed for children ages 3 to 12. Playnation Play Systems® believes every child should have a playset and with our kits they can! You can rest assured your new playset is safe, durable and designed to hold up to the elements.
  • Page 4 This decision is subject to verification of the defect upon delivery of the defective part to Playnation Play Systems® at 190 Etowah Industrial Court, Canton, Georgia 30114. Any part(s) returned to Playnation Play Systems®...
  • Page 5 Safety and Maintenance Tips for Your New Play Set: • It is recommended that on site adult supervision for children of all ages be present while playground equipment is in use. • Please restrict children from walking close to, in front of, behind or between moving items.
  • Page 6 Play Set Surfacing Recommendations: Below are some of the recommendations that the U.S. Consumer Product Safety Handbook for Public Playground Safety Commission (CPSC) offers from its 1. Protective Surfacing - Since almost 60% of all injuries are caused by falls to the ground, protective surfacing under and around all playground equipment is the most critical safety factor on playgrounds.
  • Page 7 LEVELING YOUR FORT DURING ASSEMBLY • Complete steps1-11 which will be the basic frame of the fort {i.e. four center posts with base (sand box boards) and deck supports} • Position in the most level area chosen for the play set, keeping in mind the location and size of the swing beam, ladder, slides, etc.
  • Page 8 IMPORTANT – PLEASE READ Your play system will have a safety guidelines decal attached during manufacturing. If this is not present or legible, please call our Customer Service department at: (800) 661-7295 for a replacement. SAFETY GUIDELINES 1. FOR RESIDENTIAL USE ONLY. 2.
  • Page 9: Qty

    Check List (Swings, Slides, Accessories) Swingbelts w/ Chains __________ Trapeze Bar __________ Cargo Net Assembly __________ 10ft. Wave Slide __________ Tiki Treehouse Assembly Manual __________ Description (Fort Hardware) see following pages Description (Swing Beam Hardware) see following pages Description (Wood Components)
  • Page 10 Please familiarize yourself with the manual, parts/components and general construction process of your new playset before getting started. SITE PLAN: CARGO NET SWINGS 15’ WAVE SLIDE CLIMBING RAMP ’ Playset height: 11’ 6” Approximate assembly time: 12 Hours { 6 foot unobstructed safety perimeter around playset recommended }...
  • Page 11 GENERAL INFO TO REVIEW BEFORE INSTALLATION OFFSET HOLES- THROUGHOUT THE INSTALLATION PROCEDURES WE WILL REFER TO PARTS WITH OFFSET HOLES. THIS REFERS TO THE ORIENTATION OF THE HOLES ON THE BOARD. AN OFFSET HOLE IS ONE THAT IS CLOSER TO ONE SIDE THAN IT IS THE OTHER OR IN OTHER WORDS, IT IS NOT CENTERD ON THE BOARD.
  • Page 12: Table Of Contents

    #8 X 1-1/4" WOOD SCREW QTY: 2 #8 X 1-1/2" WOOD SCREW QTY: 60 #8 X 2" WOOD SCREW QTY: 192 #8 X 2-1/2" WOOD SCREW QTY: 141 3/8" LOCK NUT #8 X 3/4" QTY: 19 5/16" TEE NUT PAN HEAD QTY: 38 SCREW QTY: 32...
  • Page 13: Qty: 1

    5/16 X 3-1/2" 3/8 X 3-1/2" HEX LAG SCREW HEX LAG SCREW QTY: 22 QTY: 12 #8 SQUARE DRILL BIT QTY: 1 GREEN PLASTIC 3/8 x 3-1/2" 3/8 x 9" 3/8 x 6-1/2" BOLT CAP CARIAGE BOLT CARIAGE BOLT CARIAGE BOLT QTY: 19 QTY: 1 QTY: 2...
  • Page 14: Qty

    PICTURE DESCRIPTION QTY. 2 X 4 X 15" PICNIC TABLE SUPPORT 2 X 4 X 23" PICNIC TABLE BENCH SUPPORT 2 X 4 X 30" PICNIC TABLE VERTICAL SUPPORT 2 X 4 X 47 " SAFETY BOARD 2 X 4 X 47 "...
  • Page 15: Qty

    PICTURE DESCRIPTION QTY. 2 X 4 X 58" SWING BEAM CROSS-MEMBER 2 X 4 X 66" CARGO NET SIDE 2 X 4 X 70" CENTER DECK SUPPORT 2 X 4 X 70" DECK SUPPORT 2 X 4 X 70" FRONT AND REAR TOP PANEL BOARD 2 X 4 X 18...
  • Page 16: Qty

    PICTURE DESCRIPTION QTY. 2 X 4 X 96" RAMP SIDE 2 X 6 X 16" 2 X 6 X 47 " BOTTOM PANEL AND SANDBOX BOARD 2 X 6 X 47 " BOTTOM PANEL BOARD AND CARGO NET BOARD 2 X 6 X 70" FRONT FACE BOARD 2 X 6 X 70"...
  • Page 17: Qty

    PICTURE DESCRIPTION QTY. X 10" ROOF TOP SUPPORT X 4 X 40 " DECK SPACER X 6 X 47 " DECK BOARD X 42" SUN SUPPORT X 6 X 51" PICNIC TABLE TOP AND SEATS X 47 " ROOF SLAT X 4 X 47 "...
  • Page 18: Qty

    PICTURE DESCRIPTION QTY. X 4 X 51" UPPER THATCH ROOF PANEL SUPPORT " ROOF PEAK 4 X 4 X 39" CARGO NET SUPPORT 4 X 4 X 47 " SWING BEAM SUPPORT X 2 X 16" RAMP FLOOR SUPPORT PLASTIC COATED 4 X 4 X 96"...
  • Page 19: Qty

    PICTURE DESCRIPTION QTY. PLASTIC COATED 4 X 4 X 120" SWING BEAM 10" BAMBOO SUNRAY 12" BAMBOO SUNRAY 16" BAMBOO SUNRAY " BAMBOO ROOF PEAK COUNT AND ORGANIZE YOUR LUMBER INTO LIKE STACKS (2 X 4, 2 X 6, 4 X 4, 4 X 6, ETC.). THIS WILL HELP IN IDENTIFYING COMPONENTS AND REDUCE YOUR BUILDING TIME...
  • Page 20: Qty

    PICTURE DESCRIPTION QTY. 10' WAVE SLIDE CARGO ASSEMBLY SWINGS W/CHAINS TRAPEZE W/CHAINS...
  • Page 21: Qty

    PICTURE DESCRIPTION QTY. SWING PLATE A-FRAME SWING BRACKET THATCH ROOF PANELS (NOT SHOWN) STEEL RODS THATCH ROOF CLAMPS HARDWARE NOT SHOWN INSTRUCTIONS...
  • Page 22 PICTURE DESCRIPTION QTY. IRON DUCTILE SWING HANGERS SPRING CLIPS " X 1 " GREEN BRACKET 10' ROPE...
  • Page 23 PICTURE DESCRIPTION QTY. 6" BAMBOO PANEL 10" BAMBOO PANEL 39" BAMBOO PANEL 62" BAMBOO PANEL...
  • Page 24 TO THE CORNER POSTS. HOLES AT THE TOP OF CORNER POSTS SHOULD BE FACING THIS DIRECTION T-NUT NO T-NUT IN THESE 4 X 4 X 96" HOLES CORNER POST LEFT (SWINGBEAM) SIDE OF FORT FRONT OF FORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 25 2 X 4 X 47-1/2" SIDE TOP PANEL BOARD 5/16" WASHER 5/16 X 4-1/2" HEX BOLT 2 X 6 X 47-1/2" CARGO NET BOTTOM PANEL BOARD 2 X 6 X 47-1/2" SANDBOX BOARD FRONT OF FORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 26: 3/8" Washer

    DETAIL A 6-1/2" CARRIAGE BOLT 2 X 6 X 47-1/2" BOTTOM PANEL BOARD 1/2" WASHER 3/8" WASHER 3/8" NUT BOLT CAP 5/16 WASHER 2 X 6 X 47-1/2" SANDBOX BOARD FRONT 5/16 X 4-1/2" HEX BOLT FORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 27 2: FASTEN THE 2 X 4 X 70" DECK SUPPORTS TO THE HOLES AT 54-3/4" WITH 5/16 X 4-1/2" HEX BOLTS AND 5/16" WASHERS FROM THE INSIDE OF THE FORT. 5/16" WASHER 5/16 X 4-1/2" HEX BOLT 2 X 4 X 70" DECK SUPPORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 28 THE T-NUTS INSTALLED ON THE CORNER POSTS. 2 X 4 X 70" TOP PANEL BOARD 2 X 6 X 70" FRONT FACE BOARD 5/16" WASHER 5/16 X 4-1/2" HEX BOLT 2 X 6 X 70" SANDBOX BOARD ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 29 DRILLED HOLES IN THE CORNER POSTS FOR THE LAG SCREWS. LAG SCREWS ARE SELF-TAPPING. 2 X 6 X 70" BOTTOM PANEL BOARD 5/16" WASHER 5/16 X 4-1/2" HEX BOLT 2 X 6 X 70" SANDBOX BOARD ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 30 CENTER DECK SUPPORT. INSTALL THE CENTER ROW OF SCREWS FROM THE TOP OF THE DECK BOARDS INTO THE 2 X 4 X 70" CENTER DECK SUPPORT. USE ONE SCREW PER BOARD. 2 X 4 X 70" CENTER DECK SUPPORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 31 ON THE OUTSIDE OF THE CORNER POSTS. ATTACH THE 2 X 4 X 47-1/2" SAFETY BOARD WITH HOLES ON CENTER TO THE CORNER POSTS WITH 5/16 X 3-1/2" LAG SCREWS AND 5/16 WASHERS. 2 X 4 X 47-1/2" BOTTOM PANEL BOARD 5/16 X 3-1/2" LAG SCREW 5/16" WASHER 2 X 4 X 47-1/2" SAFETY BOARD ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 32 A 2" WOOD SCREW TO PREVENT THE SCREWS FROM COMING OUT OF THE BOARDS ON THE OPPOSITE SIDES. BEFORE PLACING EACH SCREW; MAKE SURE THAT THE WOOD SCREWS WILL NOT GO THROUGH. 39" BAMBOO PANEL 62" BAMBOO PANEL 10" BAMBOO PANEL 6" BAMBOO PANEL ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 33 3: PLACE THE REMAINING 2 X 4 X 18-3/4" RAMP SUPPORT BOARD ACROSS THE RAMP SIDE BOARDS IN THE MIDDLE, AND FASTEN WITH TWO 2-1/2" WOOD SCREWS PER SIDE 2 X 4 X 18-3/4" RAMP SUPPORT 2 X 4 X 96" RAMP SIDE INSTALL THIS BOARD SECOND 1" INSTALL THIS BOARD FIRST ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 34 3: PLACE ONE 2-1/2" WOOD SCREW ABOVE EACH OF THE RAMP SUPPORTS INTO THE FLOOR BOARDS. 2 X 4 X 94" FLOOR BOARD 2 X 6 X 94" FLOOR BOARD PLACE ONE 2-1/2" WOOD SCREW ABOVE EACH OF THE RAMP SUPPORTS INTO THE FLOOR BOARDS. INSTALL THESE BOARDS FIRST ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 35 USE THIS PATTERN FOR 2-1/2" WOOD SCREWS 5/16" WASHER IN ALL FLOOR SUPPORT BOARDS. T-NUT 90 GREEN BRACKET 5/16 X 1-1/2" HEX BOLT PLACE ONE 2-1/2" WOOD SCREW IN EACH END OF THE FLOOR SUPPORT BOARDS. ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 36 2: FROM THE UNDERSIDE OF THE DECK INSERT A T-NUT INTO THE BACKSIDE OF THE 3/8” HOLES ON THE FRONT FACE BOARD. 3: ATTACH THE CLIMBING RAMP WITH 5/16 X 1-1/2” BOLTS AND 5/16” WASHERS. 1 1/2" ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 37 2 X 4 X 66 CARGO NET RUNNER 4 X 4 X 39" CARGO NET SUPPORT PLACE A 2-1/2" WOOD SCREW IN THIS AREA TO KEEP THE CARGO NET SUPPORT BOARD STATIONARY 5/16" WASHER 5/16 X 3-1/2" LAG SCREW ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 38 3: ATTACH THE CARGO NET WITH 5/16 X 1-1/2” BOLTS AND 5/16” WASHERS. 4: THREAD THE REMAINING ROPES FROM THE CARGO NET THROUGH THE HOLES IN THE BOTTOM PANEL BOARD AND TIE A SECURE KNOT. 5/16 X 1-1/2" HEX BOLT 5/16" WASHER ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 39 1: THREAD THE ENDS OF THE CARGO NET THROUGH THE HOLES IN THE CARGO NET RUNNER AND CARGO NET SUPPORT BOARDS. PULL THE CARGO NET AS TIGHT AS POSSIBLE WHEN TYING KNOTS. CARGO NET ASSEMBLY TIE SECURE KNOTS AT THE ENDS OF THE CARGO NET ROPES ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 40 AND 2) 2 X 4 X 30" PICNIC TABLE VERTICAL SUPPORT 2 X 4 X 15" PICNIC TABLE SUPPORT 2 X 4 X 23" PICNIC TABLE BENCH SUPPORT 2 X 4 X 30" PICNIC TABLE VERTICAL SUPPORT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 41 1: ATTACH THE PICNIC TABLE SEAT ON THE SEAT SUPPORTS WITH TWO 2” WOOD SCREWS IN EACH END. 2: ATTACH THE PICNIC TABLE TOPS TO THE TABLE SUPPORTS WITH TWO 2” WOOD SCREWS IN EACH END 5-4 X 6 X 51" PICNIC TABLE TOP 5-4 X 6 X 51" PICNIC TABLE SEAT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 42 2: CONNECT THE ANGLED ENDS WITH A 2" WOOD SCREW AT THE TOP. USE A 2" WOOD SCREW IN THIS LOCATION 2 X 4 X 51" ROOF SUPPORT 2 X 4 X 51" RIGHT SIDE ROOF SUPPORT LEFT SIDE ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 43 1: EVENLY SPACE THE 5/4 X 2-5/8 X 47-1/2" ROOF SLATS ACROSS THE ROOF SUPPORTS AS SHOWN. FASTEN THE ROOF SLATS TO THE ROOF SUPPORTS WITH 2" WOOD SCREWS. INSTALL TOP SLATS FIRST 5/4 X 2-5/8 X 47-1/2" ROOF SLAT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 44 2: PLACE THE UPPER THATCH SUPPORTS AT THE END OF THE ROOF SLATS AND FORM A RIGHT ANGLE WITH THE 45 ANGLED ENDS. FASTEN THE UPPER THATCH SUPPORTS TO THE ROOF SLATS WITH 1-1/2" WOOD SCREWS. INSTALL 1-1/2" WOOD SCREWS 5/4 X 4 X 51" IN THESE LOCATIONS ON UPPER THATCH SUPPORT BOTH SIDES ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 45 2: PLACE THE 5/4 X 10" TRIANGLE ROOF SUPPORT AGAINST THE ANGLED ROOF SUPPORTS AND UNDERNEATH THE THATCH SUPPORTS. FASTEN THE TRIANGLE ROOF SUPPORT TO THE ANGLED ROOF SUPPORTS WITH 1-1/2" WOOD SCREWS. 1-1/2" WOOD SCREW ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 46 2: PLACE THE 2 X 6 X 16" SUN CENTERED AGAINST THE 5/4 X 2-5/8 X 42" SUN SUPPORT. FASTEN THE SUN TO THE SUN SUPPORT WITH 2" WOOD SCREWS. 5/4 X 2-5/8 X 42" SUN SUPPORT FASTEN 2" WOOD SCREWS FROM THIS SIDE ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 47 AGAINST THE ANGLED ROOF SUPPORTS. 2: FASTEN THE SUN ASSEMBLY TO THE FORT WITH 2" WOOD SCREWS FROM THE OUTSIDE INTO THE ROOF SUPPORTS. FASTEN WITH 2" WOOD SCREWS FROM THIS SIDE OF THE ROOF SUPPORT BOARDS. ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 48 3: PLACE THE 10" BAMBOO SUNRAYS AT A 30 ANGLE APPROXIMATELY 1-1/2" AWAY FROM THE 12" BAMBOO SUNRAYS. FASTEN WITH ONE 2-1/2" WOOD SCREW IN EACH OF THE PRE-DRILLED HOLES. 16" BAMBOO SUNRAY 12" BAMBOO SUNRAY 10" BAMBOO SUNRAY 2-1/2" WOOD SCREW ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 49 4: CONTINUE WORKING UP THE ROOF, FOLLOWING THE PREVIOUS THREE STEPS, THEN REPEAT THIS PROCESS ON THE OTHER SIDE OF THE ROOF.. APPROX. 4" THATCH ROOF PANEL ROD THATCH ROOF PANEL CLAMP DO NOT INSTALL CLAMPS OR RODS ON THIS SLAT ON EITHER SIDE OF THE ROOF. ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 50 METAL ROD THATCH ROOF CLAMP THATCH ROOF SLAT 47-1/2" ROOF PEAK THATCH ROOF PANEL 47-1/2" BAMBOO ROOF PEAK 6: INSTALL THE 47-1/2" BAMBOO ROOF PEAK ON TOP OF THE 47-1/2" ROOF PEAK WITH 2-1/2" WOOD SCREWS. ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 51 OF THE SWING BEAM SUPPORT. USE BOLT CAPS TO COVER ANY EXPOSED THREADS. 3: LEAVE THE MIDDLE HOLE EMPTY, IT WILL BE USED LATER. SWING BEAM 3-1/2" CARRIAGE BOLT PLATE 1/2" WASHER 3/8" WASHER 3/8" NUT BOLT CAP ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 52 2: FASTEB THE SWING HANGER TO THE SWING BEAM USING 6-1/2" CARRIAGE BOLTS WITH 1/2" WASHERS, AND 3/8" WASHERS WITH 3/8" LOCK NUTS. 3: PLACE BOLT CAPS OVER EXPOSED THREADS. 6-1/2" CARRIAGE BOLT 1/2" WASHER 3/8" WASHER 3/8" LOCK NUT IRON DUCTILE BOLT CAPS ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 53 2: FASTEN THE SWING LEGS TO THE SWING LEG BRACKET WITH 3 " LAG SCREWS AND " WASHERS. SWING LEGS FLUSH TO TOP OF SWING LEG BRACKET SWING LEG BRACKET " LAG SCREW " WASHER 4 X 4 X 96" SWING LEG ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 54 GROUND (DOWN SLOPE). THEY ARE LONGER THAN REQUIRED. IF YOUR GROUND IS RELATIVELY LEVEL, YOU MAY NEED TO EITHER A) SHORTEN THE END OF THE LEGS B) DIG IN BOTH LEGS WHERE THEY MEET THE GROUND, OR C) BEND THE LEGS OUT SLIGHTLY TO MATCH YOUR GRADE. ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 55 4: FASTEN THE SWING BEAM TO THE SWING BEAM PLATE FROM UNDERNEATH WITH A 3-1/2" LAG SCREW AND 3/8" WASHER. 9" CARRIAGE BOLT 1/2" WASHER 3/8" WASHER 3-1/2" LAG SCREW 3/8" WASHER BOLT CAP 3/8" NUT ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 56 2: USE A 3-1/2" LAG SCREW WITH 3/8" WASHER FOR THE HOLE IN THE CENTER OF THE SWING BEAM BRACKET. 3: PLACE A BOLT CAP OVER ANY EXPOSED THREADS. 6-1/2" CARRIAGE BOLT 1/2" WASHER 3/8" WASHER 3/8" LOCK NUT BOLT CAP 3-1/2" LAG SCREW ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 57 YOUR GROUND IS RELATIVELY LEVEL, YOU MAY NEED TO EITHER A) SHORTEN THE END OF THE LEGS; B) DIG IN BOTH LEGS WHERE THEY MEET THE GROUND, OR C) BEND THE LEGS OUT SLIGHTLY TO MATCH YOUR GRADE ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 58 2: LEVEL CROSS-MEMBER AND MARK THE LOCATION OF THE SECURING HOLES INSIDE THE CROSS-MEMBER HOLES. 3: USE 3-1/2" LAG BOLTS WITH 3/8" WASHERS TO SECURE THE CROSS-MEMBER TO THE SWING BEAM LEGS. 3-1/2" LAG SCREW 3/8" WASHER 2 X 4 X 58" CROSS-MEMBER ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 59 STEP 35: HANGING THE SWINGS 1: START BY ATTACHING ONE SPRING CLIP TO EACH IRON DUCTILE ON THE SWING BEAM. 2: ATTACH ONE CHAIN PER ACCESSORY TO EACH SPRING CLIP. 3: ADJUST HEIGHT AS NEEDED SPRING CLIP SWING CHAIN ©2007 PLAYNATION PLAYSYSTEMS INC.
  • Page 60 STEP 36: MOUNTING THE SLIDE 1: POSITION THE SLIDE SO THAT IT RESTS FLUSH ON THE DECK BOARDS IN THE FRONT OPENING. 2: FASTEN TO THE FORT WITH 1-1/4" WOOD SCREWS ©2007 PLAYNATION PLAYSYSTEMS INC.
