Summary of Contents for BIG ASS FANS Haiku A0 Series

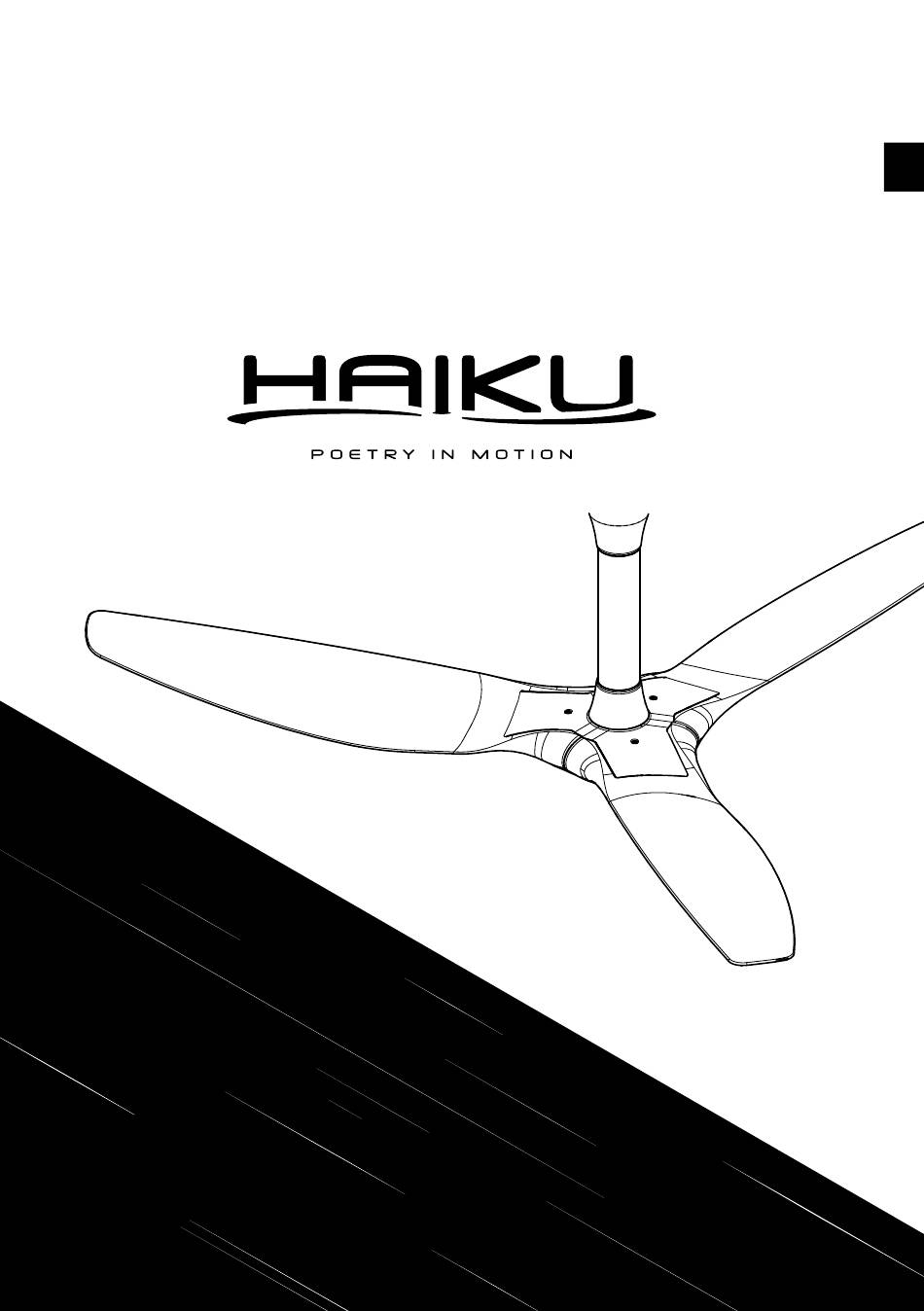

- Page 1 Installation Guide...
- Page 2 Installation Guide: 300512–May 2012 Rev. D Model Number: K3150-A0 S3150-A0 May be protected by one or more of the following patents: Australian Registered Design No. 325331, 328015; U .S. Pat. Nos. D612476 and D614757; Malaysian Registered Design No. MY09-00255-0101, MY09-00973-0101; and Singapore Registered Design No. D2008/951/E and D2009/235/G. Haiku and the Haiku logo are trademarks of Delta T Corporation, registered in the United States and/or other countries.
-
Page 3: Troubleshooting
Installing the wiring cover & trim WARRANTY Attaching the mounting bracket Hanging the fan Warranty (USA/Canada) Securing the safety cable Warranty (Outside USA and Canada) ELECTRICAL Wiring the fan Installing the wiring cover Wire color chart Wiring diagram HAIKU by Big Ass Fans... -
Page 4: Important Safety Instructions
IMP O RTA NT SAFETY INST RUCT IONS Read and save these instructions prior to installing and operating your Haiku. Retain this installation guide for maintenance and troubleshooting information. If you have further questions, contact Haiku Customer Service at www.haikufan.com/service. WARNING: To reduce the risk of fire, electric shock, and serious bodily injury to persons, observe the following: • Installation work and electrical wiring must be done by qualified person(s) in accordance with all... -
Page 5: Technical Specifications
STYLE. Backed by the engineering resources of Big Ass Fans, the fan of choice for smaller spaces that need extraordinary air movement is crystal clear—it’sHaiku. -
Page 6: Parts And Hardware
INTRODUCTION (CONT.) Parts and hardware If you are missing any parts or hardware required for the installation or operation of your Haiku, contact Haiku Technical Service. Note: Drawings below are not to scale. Rubber bushing Mounting bracket Wiring cover Wiring cover trim (3) Airfoil Motor hub Lower cover... - Page 7 • Make sure the space between the fan and ceiling is clear of any obstructions. • Install the fan where there is a UL-listed outlet box, ceiling joist, or other sufficient structural support in the ceiling. Obstructions 3’ (1 m) Min. to Obstruction 7’ (2.1 m) Min. to Floor HAIKU by Big Ass Fans...
-
Page 8: Tools Needed
PREPARATION (CONT.) Tools needed You will need the following tools to install the fan. If you are installing an outlet box, additional tools may be necessary. Consult the outlet box manufacturer’s instructions. • Ladder • Wire stripper • #1 Phillips screwdriver • Hex key (provided) • Adjustable wrench Preparing the mounting location... - Page 9 Haiku tip! To ease airfoil installation, the (3) motor top screws can be loosened. Do not forget to retighten them! Motor top screw HAIKU by Big Ass Fans...
- Page 10 MOUNTING (CONT.) Step 2. Installing the lower cover With the fan still positioned upside-down on the work aid, remove the protective covering from the bottom of the fan. With the fan still in the upside-down position, align the three tabs on the lower cover with the three slots in the undersides of the airfoils and secure.
- Page 11 If you have concerns about installing the safety cable, consult a structural engineer. Proceed to Step 7. Wiring the fan on the following page. HAIKU by Big Ass Fans...
- Page 12 Elect rical CAUTION: Disconnect power to the fan location before wiring the fan! Step 7. Wiring the fan With the fan hanging from the safety cable, connect the fan wires to the ceiling wires by twisting the ends together and securing them with wire nuts. Refer to the chart and wiring diagram on the following page to determine the wire connections.
-
Page 13: Wiring Diagram
240V System *Special Note: If installing the fan in Australia, a licensed electrician must perform the electrical installation. AC Hot / L1 Switched 100-240VAC 1Ф, AC Neutral / L2 50-60Hz, 0.36A PE / Earth Ground HAIKU by Big Ass Fans... - Page 14 M E M O ©2012 DELTA T CORP. ALL RIGHTS RESERVED.
-
Page 15: Operation
To activate Whoosh mode, set the desired maximum fan speed, and then press the Whoosh button. The top Speed indicator will flash to indicate that Whoosh mode is active. To exit Whoosh mode, press the Whoosh, Speed, or On/Off button once. HAIKU by Big Ass Fans... -
Page 16: Reversing The Direction Of Rotation
OPERATION (CONT.) Reversing the direction of rotation Haiku reduces heating costs in the winter by pushing warm air at the ceiling level down to floor level. Because of the aerodynamic design of Haiku’s airfoils, this is done most efficiently by operating the fan in the forward direction (counterclockwise when viewed from the floor) with the speed at the slowest setting so that you do not feel a draft from the fan. -
Page 17: General Troubleshooting
• Make sure the fan is rotating counterclockwise when viewed from the floor. • This is normal and may happen occasionally upon startup. An initial slight jerking forward and backward The fan jerks upon startup. does not affect fan operation. HAIKU by Big Ass Fans... -
Page 18: Annual Maintenance
Ma in t enance WARNING: Disconnect the fan from power before servicing! Annual maintenance Please take a few moments each year to perform the following preventative maintenance procedures on your fan to ensure its safe and efficient operation. If you have any questions, require assistance with your fan, or need replacement parts, contact Haiku Customer Service at www.haikufan.com/ service. - Page 19 Big Ass Fan Company will ship the repaired product or replacement to you at no charge; however, you are responsible for the cost of removal and reinstallation. Big Ass Fan Company reserves the right to use refurbished components in the repair of your fan. HAIKU by Big Ass Fans...
- Page 20 LIMITED LIFETIME WARRANTY (USA/CANADA) (CONT.) What is not covered? This warranty does not cover any defects, malfunctions, or failures caused by: a) Repairs by persons not authorized by Big Ass Fan Company; b) Use of parts and accessories not authorized by Big Ass Fan Company; c) Mishandling, improper installation, modifications, or damage to your ceiling fan while in your possession;...
-
Page 21: Limited Lifetime Warranty
Big Ass Fan Company will ship the repaired product or replacement to you at no charge; however, you are responsible for the cost of removal and reinstallation. Big Ass Fan Company reserves the right to use refurbished components in the repair of your fan. HAIKU by Big Ass Fans... - Page 22 LIMITED LIFETIME WARRANTY (OUTSIDE NORTH AMERICA) (CONT.) What is not covered? This warranty does not cover any defects, malfunctions, or failures caused by: a) Repairs by persons not authorized by Big Ass Fan Company; b) Use of parts and accessories not authorized by Big Ass Fan Company; c) Mishandling, improper installation, modifications, or damage to your ceiling fan while in your possession;...
-
Page 23: Guide D'installation
Guide d’installation... - Page 24 Guide d’installation : 300512–Mai 2012 Rev. D Numéro de modèle : K3150-A0 S3150-A0 Peut être protégé par un ou plusieurs des brevets suivants: Modèle d’ A ustralie immatriculé au N° 325331, 328015; Brevet américain N° D612476 et D614757; Modèle de Malaisie immatriculé...
- Page 25 Fixer le support de montage Garantie (USA/Canada) Suspendre le ventilateur Sécuriser le câble de sécurité Garantie (Hors Amérique du Nord) ÉLECTRIQUE Câbler le ventilateur Installer le couvercle de câblage Tableau des couleurs de câblage Schéma de câblage HAIKU par Big Ass Fans...
-
Page 26: Importantes Consignes De Sécurité
IM POR TANT E S CO NS IGNE S DE S É CURITÉ Lire et conserver ces instructions avant d’installer et de mettre en marche votre ventilateur Haiku. Conserver ce guide d’installation pour les informations concernant l’entretien et le dépannage. Si vous avez d’autres questions, contactez le service clientèle d’Haiku sur www.haikufan.com/ service. - Page 27 à sauver la planète avec STYLE. Ayant bénéficié des ressources d’ingénierie de Big Ass Fans, le ventilateur de choix pour les petits espaces qui ont besoin d’un extraordinaire mouvement d’air est clair : c’est Haiku.
- Page 28 INTRODUCTION (SUITE) Pièces et matériels S’il vous manque des pièces ou du matériel nécessaire pour l’installation ou le fonctionnement de votre ventilateur Haiku, contactez le service technique d'Haiku. Remarque : Les dessins ci-dessous ne sont pas reproduits à l'échelle réelle. Douille en caoutchouc Plaque de montage Couvercle de câblage...
- Page 29 • Installer le ventilateur là où il ya une boîte de sortie UL, une solive de plafond, ou un autre support structurel suffisant dans le plafond. Aucune obstruction 1 m min. des obstacles 2.1 m min. du sol HAIKU par Big Ass Fans...
-
Page 30: Outils Nécessaires
PRÉPARATION (SUITE) Outils nécessaires Vous aurez besoin des outils suivants pour installer le ventilateur. Si vous installez une boîte de sortie, des outils supplémentaires peuvent être nécessaires. Consultez les instructions du fabricant de boîte de sortie. • Pince à dénuder • Tournevis Phillips numéro 1 • Échelle • Clé... - Page 31 Bamboo, le bord de chaque hélice doit glisser sous l'élice à côté d'elle. Haiku Pour faciliter l’installation de l’hélice, les (3) vis supérieurs du moteur peuvent être desserrés. Ne pas tuyau ! oublier de les resserrer! Vis supérieur du moteur HAIKU par Big Ass Fans...
- Page 32 MONTAGE (SUITE) Étape 2. Installer le couvercle inférieur Avec le ventilateur toujours positionné à l’envers sur le support de travail, retirer la couche protectrice de la partie inférieure du ventilateur. Avec le ventilateur toujours positionné à l’envers, aligner les trois onglets sur le couvercle inférieur avec les trois fentes dans les dessous des hélices et sécuriser.
- Page 33 Si vous avez des préoccupations au sujet de l’installation du câble de sécurité, consultez un ingénieur en structure. Passez à l’Étape 7. Câbler le ventilateur à la page suivante. HAIKU par Big Ass Fans...
- Page 34 Élec t rique ATTENTION : Couper l'alimentation à l'emplacement du ventilateur avant de câbler le ventilateur ! Étape 7. Câbler le ventilateur Avec le ventilateur suspendu au câble de sécurité, connecter les fils du ventilateur aux fils du plafond en tordant les extrémités ensemble et en les fixant avec des serre-fils.
-
Page 35: Schéma De Câblage
*Note spéciale : Si vous installez le ventilateur en Australie, un électricien agréé doit effectuer l'installation électrique. AC chaud/L1 Changé à 100-240VAC 1Ф, AC neutre/L2 50-60Hz, 0,36A PE /Earth Ground « électricité au sol » HAIKU par Big Ass Fans... - Page 36 M E M O ©2012 DELTA T CORP. TOUS DROITS RÉSERVÉS.
-
Page 37: Mode Veille
Pendant le réglage, les indicateurs de mode du ventilateur clignoteront, puis le réglage de la minuterie est affiché sur la barre de l’indicateur de vitesse. Pour quitter le mode minuterie, appuyer sur le bouton Clear (« Effacer »). HAIKU par Big Ass Fans... - Page 38 FONCTIONNEMENT (SUITE) Mode de sifflement Le mode de sifflement simule des brises de détente naturelles en variant automatiquement la vitesse du ventilateur de manière quasi-sinusoïdal. Pour activer le mode de sifflement, définir la vitesse maximale désirée, puis appuyer sur le bouton Whoosh («...
-
Page 39: Dépannage Général
• Ceci est normal et peut arriver occasionnellement au démarrage. Une légère secousse initiale en avant et en Le ventilateur s’agite au démarrage. arrière n’affecte pas le fonctionnement du ventilateur. HAIKU par Big Ass Fans... -
Page 40: Entretien Annuel
En t reti en AVERTISSEMENT : Débrancher le ventilateur avant l’entretien ! Entretien annuel Veuillez prendre quelques instants chaque année pour effectuer les procédures de maintenance préventive suivantes sur votre ventilateur afin de garantir son fonctionnement efficace et sûr. Si vous avez des questions, besoin d’assistance pour votre ventilateur, ou besoin de pièces de rechange, contactez le service clientèle d’Haiku sur www.haikufan.com/service. -
Page 41: Garantie À Vie Limitée
La société Big Ass Fan vous expédiera le produit réparé ou remplacé sans frais; toutefois, vous êtes responsable de tous les frais de retrait et de réinstallation. La société Big Ass Fan se réserve le droit d’utiliser des composants rénovés dans la réparation de votre ventilateur. HAIKU par Big Ass Fans... - Page 42 GARANTIE À LIMITÉE (ÉTATS-UNIS/CANADA) (SUITE) Qu’est ce qui n’est pas couvert ? Cette garantie ne couvre pas les défauts, dysfonctionnements ou défaillances causées par : a) les réparations faites par des personnes non autorisées par la société Big Ass Fan ; b) l’utilisation des pièces et accessoires non autorisés par la société...
- Page 43 Vous serez responsable de l’expédition du produit et de tous les frais d’assurance, de cargaison ou de tout autre frais de transport au centre de service de la société Big Ass Fans. Votre produit doit être correctement emballé pour éviter les dommages en transit étant donné que la société Big Ass Fans ne sera pas responsable de ces dommages.
- Page 44 GARANTIE À LIMITÉE (HORS AMÉRIQUE DU NORD) (SUITE) Qu’est ce qui n’est pas couvert ? Cette garantie ne couvre pas les défauts, dysfonctionnements ou défaillances causées par : a) les réparations faites par des personnes non autorisées par la société Big Ass Fan ; b) l’utilisation des pièces et accessoires non autorisés par la société...
- Page 48 www.haikufan.com ©2012 Delta T Corporation 002491...
