DeWalt DCS778 Manual

DeWalt DCS778 Manual

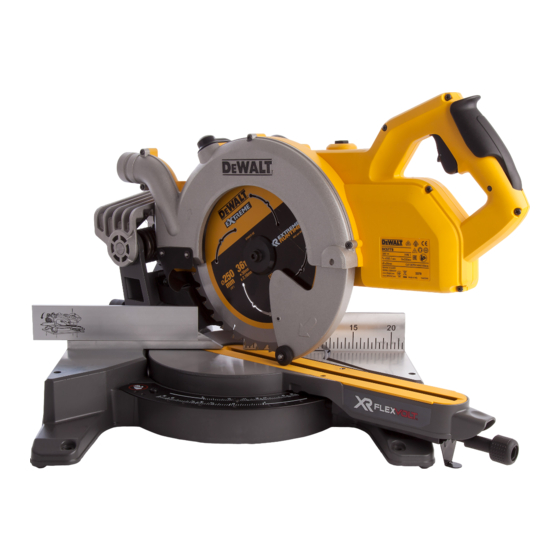

Cordless cross-cut mitre saw
Hide thumbs Also See for DCS778:
Table of Contents

Advertisement

Quick Links

DCS778

Advertisement

Table of Contents
loading

Related Manuals for DeWalt DCS778

Summary of Contents for DeWalt DCS778

  • Page 1 DCS778...
  • Page 2 English English 한국어...
  • Page 3 Fig. A Fig. B 00–00-0000...
  • Page 4 Fig. C Fig. D Fig. E Fig. F Fig. G Fig. H...
  • Page 5 Fig. I Fig. J Fig. K Fig. L Fig. M Fig. N...
  • Page 6 Fig. O Fig. P Fig. Q Fig. R Fig. S Fig. T...
  • Page 7 Fig. U Fig. V...

  • Page 8: Technical Data

    English CORDLESS CROSS-CUT MITRE SAW DCS778  Congratulations! 2 . Consider work area environment. Do not expose the tool to rain. Do not use the tool in damp or wet You have chosen a D WALT tool. Years of experience, thorough product conditions.

  • Page 9: Additional Safety Rules For Mitre Saws

    English 18 . Check for damaged parts. • Never perform any cleaning or maintenance work when the machine is Before use, carefully check the machine to determine that it will operate still running and the head is not in the rest position. properly and perform its intended function.

  • Page 10: Using An Extension Cable

    English Electrical Safety • Do not place any object on top of charger or place the charger on a soft surface that might block the ventilation slots and result in The electric motor has been designed for one voltage only. Always check excessive internal heat.

  • Page 11: Wall Mounting

    English charging cycle and will not return to maximum charge rate even if the WARNING: Burn hazard. Battery liquid may be flammable if exposed battery pack warms. to spark or flame. The DCB118 charger is equipped with an internal fan designed to cool WARNING: Never attempt to open the battery pack for any reason.

  • Page 12: Storage Recommendations

    Mitre scale Inner flange (Fig. E) Battery Type Sliding fence Dust extraction port The DCS778 operates on a 54 volt battery pack. Material clamp XPS™ Button These battery packs may be used: DCB546. Refer to Technical Data for Intended Use more information.
  • Page 13 English This unit is designed for use with a nominal blade diameter 250 mm carbide saw to any work surface, clamp only on the clamping bosses where tip blade. the mounting screw holes are located. Clamping at any other point will interfere with the proper operation of the saw. DO nOT use under wet conditions or in presence of flammable liquids or gases.

  • Page 14: Prior To Operation

    English WARNING: Always check that the blade does not touch the table at • Do not attempt to cut excessively small pieces. the rear of the slot or at the front of the rotating arm at 90° vertical • Allow the blade to cut freely. Do not force. and 45°...
  • Page 15 English Body and Hand Position 5. Press the guard lock-up release lever  to release the guard. Press the  2  trigger switch  to start the motor.  1  Proper positioning of your body and hands when operating the mitre saw 6. Totally depress the head to allow the blade to cut through the timber will make cutting easier, more accurate and safer.

  • Page 16: Optional Accessories

    English Compound Mitre (Fig. S, T) Observe the relevant regulations in your country for the materials to be worked. This cut is a combination of a mitre and a bevel cut. This is the type of cut The vacuum cleaner must be suitable for the material being worked. used to make frames or boxes with slanting sides like the one shown in When vacuuming dry dust that is especially detrimental to health or figure S.

  • Page 17: Protecting The Environment

    English Support For Long Pieces (Fig. V) • Always support long pieces. • For best results, use the extension work support (DE7023) to extend the table width of your saw (available from your dealer as an option). Support long workpieces using any convenient means such as saw- horses or similar devices to keep the ends from dropping.
  • Page 18 한국어 충전식 크로스컷 마이터 쏘 DCS778  2 . 작업장의 환경을 고려하십시오 . 축하합니다! 공구를 비에 노출시키지 마십시오. 축축하거나 젖은 상태에서 WALT 공구를 선택해 주셔서 감사합니다. 제품 개발과 혁신을 통한 공구를 사용하지 마십시오 . 작업장을 충분히 밝게 유지하십시오 다년간의 경험은 D WALT를...
  • Page 19 한국어 17 . 경계심을 늦추지 마십시오 . • 톱의 전원을 끄지 않는 한 날 가드를 수동으로 올리지 마십시오 . 조심해서 작업을 하십시오 . 상식을 최대한 적용하고 , 피로하거나 톱날을 설치 또는 분리하거나 , 톱 점검 시 가드를 손으로 올릴 수 약...
  • Page 20 한국어 • 나무 , 특히 , 오크 , 너도밤나무 및 MDF 를 톱질할 때 발생하는 먼지를 • 불가피한 경우가 아니면 연장 코드를 사용하지 마십시오 . 연장 호흡함으로써 초래되는 건강 상의 위험 . 코드를 잘못 사용하면 화재 , 감전 또는 감전사의 위험이 있습니다 . 다음과...
  • Page 21 한국어 경고: 화상 위험 . 배터리액은 불꽃이나 화염에 노출되면 속도로 충전되며 배터리 팩이 따뜻해지더라도 최대 충전 속도로 복원되지 않습니다. 연소될 수 있습니다 . DCB118 충전기에는 배터리 팩을 식히기 위해 설계된 내장 팬이 경고: 어떤 이유로든 배터리 팩을 절대 분해하지 마십시오 . 장착되어...
  • Page 22 운반용 핸들(좌측 및 우측) 운반(내장 운반 캡 포함). 예: Wh 정격은 3 x 36 Wh (36 Wh 아래 만조(그림 E) 마이터 눈금 배터리 3개)를 나타냅니다. 슬라이딩 펜스 집진 장치 포트 배터리 유형 XPS™ 버튼 작업물 고정대 DCS778은 54 볼트 배터리 팩으로 작동됩니다.
  • Page 23 한국어 작업대 장착(그림 B, T) 용도 1. 벤치 장착을 쉽게 할 수 있도록 네 개의 모든 발에 구멍     이 WALT 충전식 소형 마이터 쏘는 나무, 목제품, 알루미늄 및 제공되어 있습니다. 플라스틱을 전문적으로 절단하도록 고안되었습니다. 본 전동공구는 직경 8 mm 및 길이 80 mm의 볼트가 좋습니다. 항상 톱을 단단히 교차절단, 베벨링...
  • Page 24 한국어 3. 톱 헤드 트래버스 락  18  (그림 B)을 돌립니다. 경고: 가이드 홈이 톱밥으로 막힐 수 있습니다 . 스틱이나 약간 저압의 공기를 사용해 가이드 홈을 청소하십시오 . 4. 톱 헤드를 완전히 누른 상태에서 헤드를 이동 말단부까지 당깁니다. 작동을 하기 전에 5.
  • Page 25 한국어 슬라이딩 절단 수행(그림 A, B, R) 톱에는 배터리 결함 기능이 장착되어 있습니다. 배터리가 사용 가능한 충전 수명이 다하거나 배터리가 너무 뜨거워지면 XPS™ 1. 톱 헤드 트래버스 락  18  을 돌려서 풉니다. 작업등이 깜박이기 시작합니다. 절단 작업을 계속하기 전에 배터리를 2.
  • Page 26 한국어 참고: 베벨 절단 시 고정대를 맨 아래 부분 오른쪽에 놓습니다. 항상 관련 규정에 따라 설계된 집진 장치를 연결하십시오. 외부에 연결된 시스템의 공기 속도는 20m/s +/- 2 m/s가 되어야 합니다. 공구가 날의 경로를 확인할 수 있도록 절단을 끝내기 전에 예행 연습(전원 없이)을...
  • Page 27 한국어 선택 액세서리 경고: D WALT 에서 제공되지 않은 액세서리는 이 제품에 테스트되지 않았으므로 , 그러한 액세서리를 이 공구와 함께 사용하면 위험할 수 있습니다 . 신체 부상의 위험을 줄이려면 본 제품에 알맞은 액세서리만 사용해야 합니다 . 길이가 긴 작업물의 지지대(그림 V) •...
