Instalación de SmarTemp Control

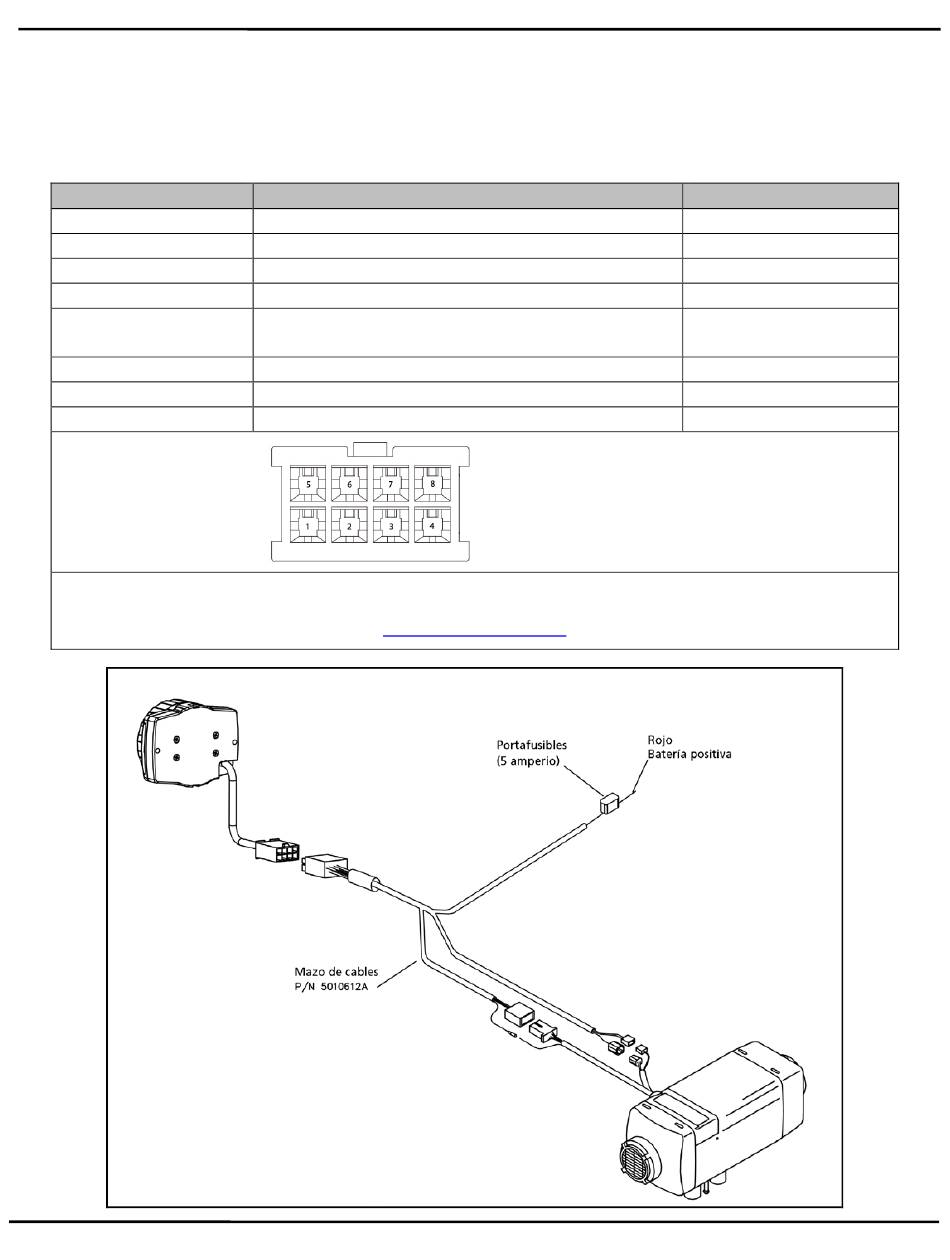

Conexiones eléctricas
Los calefactores AT 2000 ST/C, EVO AT 3900/5500, o EVO AT 40/55 cuentan con un kit Plug & Play.
Consulte la sección de compatibilidad sobre los números de partes del adaptador.
Salida del pin conector
Número de Pin
1
2
3
4
5
6
7
8
Para retirar la terminal utilice: Herramienta para retirar la terminal Molex P/N: 11-03-0044
Descripción
+12 / 24V
Tierra
Salida del calefactor
Código de parpadeo de diagnóstico
Salida analógica (Punto de configuración de la
temperatura)
Salida analógica (Temperatura ambiente)
Entrada de ventilación
W-Bus de entrada de diagnóstico
http://www.molex.com
LADO DE LA
ENTRADA DE LA
18
Instrucciones de operación
Color del cable
Rojo
Marrón
Negro
Naranja
Azul
Amarillo
Violeta
Verde
