Commande SmarTemp
Branchements électriques

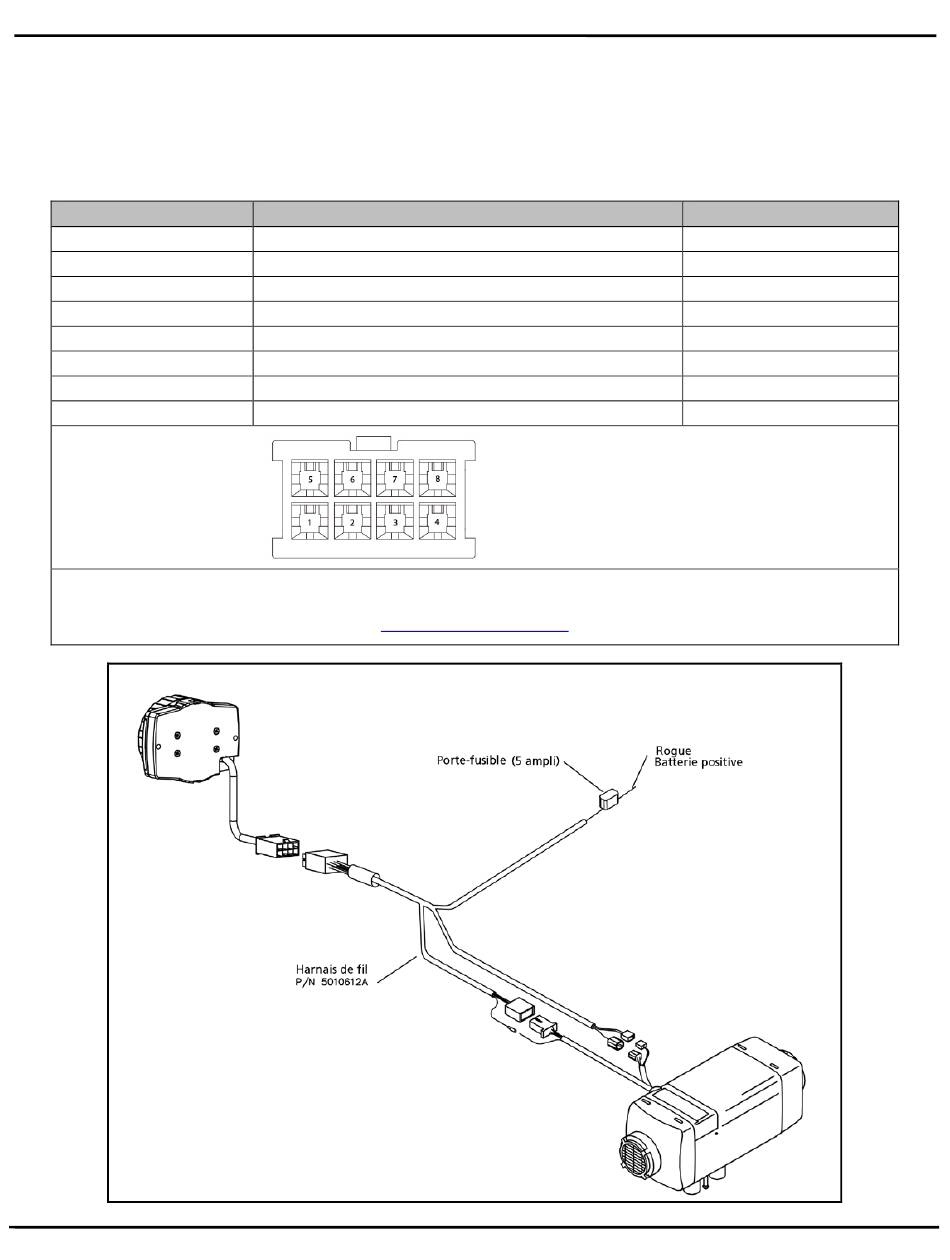

Voici un kit de branchement universel pour un chauffage AT 2000 ST/C, EVO AT 3900/5500, ou EVO AT
40/55. Référez-vous à la section sur la compatibilité pour obtenir les numéros des pièces de l'adaptateur.
Brochage du connecteur
Numéro de broche Description
1
2
3
4
5
6
7
8
Pour retirer la borne d'alimentation : Outil de retrait de borne d'alimentation Molex P/N : 11-03-0044
+12 / 24V
GND
Puissance de chauffage
Code de diagnostic clignotant
Sortie analogique (température de consigne)
Sortie analogique (température ambiante)
Entrée d'air
Diagnostic de l'entrée W-Bus
http://www.molex.com
Instruction d'installation – Mode d'emploi
BORNE D'ALIMENTATION
CÔTÉ DU RACCORD
10
Couleur du câble
Rouge
Marron
Noir
Orange
Bleu
Jaune
Violet
Vert
