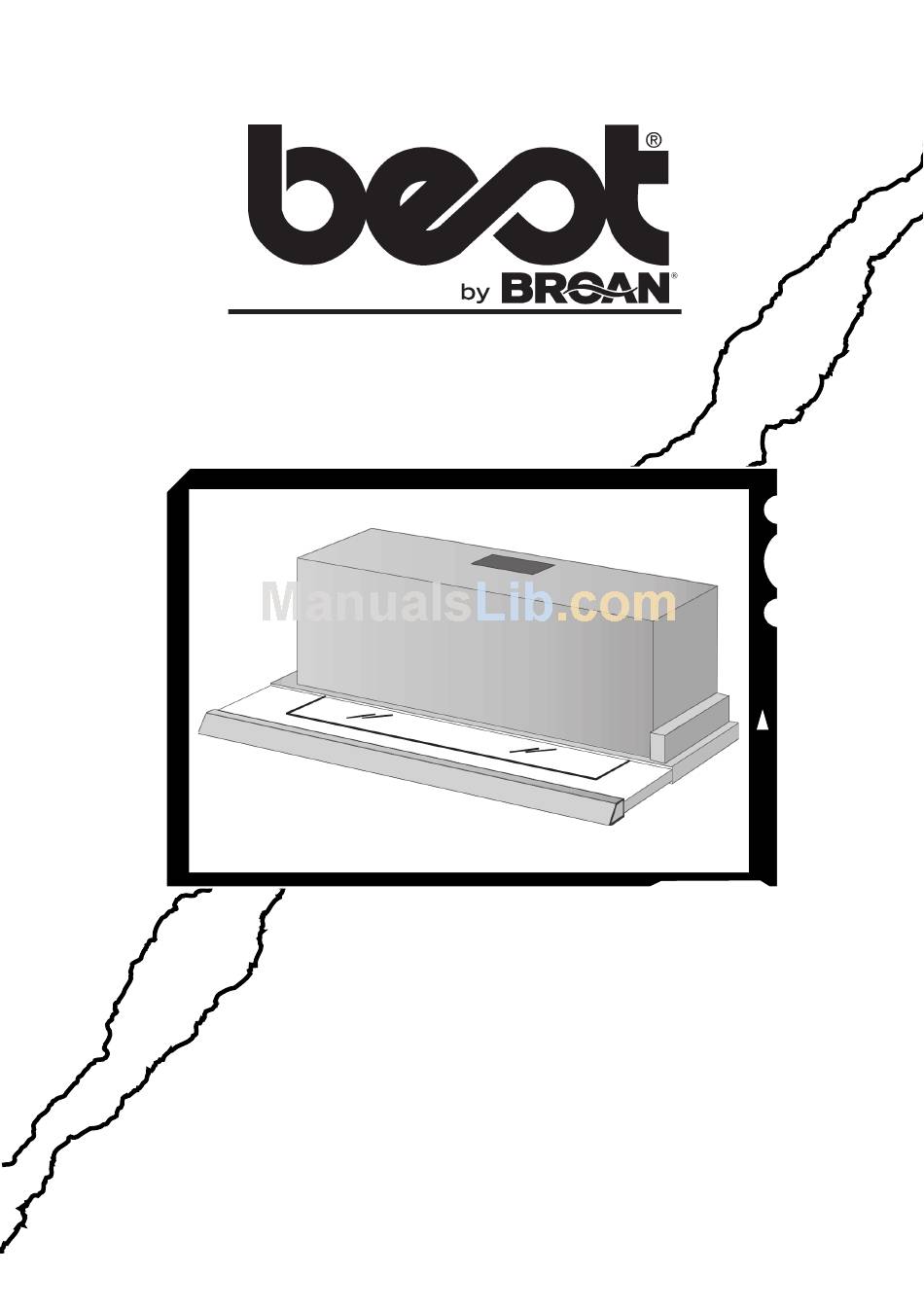

BEST BY BROAN P.O. Box 140, Hartford, WI 53027
REGISTER YOUR PRODUCT ONLINE AT www.bestbybroan.com/register
99043487B
Model U102E
ENGLISH.....................................2
FRANÇAIS..................................16
ESPAÑOL..................................30

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Range Hood U102E and is the answer not in the manual?

Questions and answers

Related Manuals for Best Range Hood U102E

Summary of Contents for Best Range Hood U102E

  • Page 1 Model U102E BEST BY BROAN P.O. Box 140, Hartford, WI 53027 REGISTER YOUR PRODUCT ONLINE AT www.bestbybroan.com/register 99043487B ENGLISH...2 FRANÇAIS...16 ESPAÑOL...30...
  • Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced. 7. For best capture of cooking impurities, the bottom of the hood should be a minimum of 22-1/2" above the cooking surface.

  • Page 4: Controls

    OPERATION For quiet operation and best capture of smoke, steam and other cooking impurities, always operate this unit with the slide-out visor fully open. Controls The hood is operated using the (5) push buttons located on the slide-out visor. The Light Off/On switch turns the lights on to low intensity and turns them off.

  • Page 5: Halogen Bulbs

    HALOGEN BULBS This range hood requires two halogen bulbs (Type T3, 12Volt, 20Watt Max, G-4 Base). WARNING: Always switch off the electricity supply before carrying out any operations on the appliance. To change bulbs: 1. Open the cover by prying from the proper slots. - DO NOT ROTATE.

  • Page 6: Grease Filters

    MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Before Servicing Or Cleaning Unit, Switch Power Off At Service Panel And Lock Service Disconnecting Means To Prevent Power From Being Switched On Accidentally. When The Service Disconnecting Means Cannot Be Locked, Securely Fasten A Prominent Warning Device, Such As A Tag, To The Service Panel.

  • Page 7: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - 8” Damper / Duct Connector 1 - Glass Visor 1 - Decorative Spacer 1 - Parts Bag containing: 2 - Mounting Brackets 4 - Machine Screws (M4 x 30mm Pan Head) 7 - Mounting Screws (3.9 x 9.5mm Pan Head) 4 - Flat Washers (4 mm diameter) 8 - Screws (4.2 x 15mm Pan Head)

  • Page 8: Mounting Screws

    PREPARE WALL CABINET 1. Prior to wall cabinet installation, remove doors and door mounting hardware. 2. Cut an opening into the bottom panel to the dimensions shown. 3. Cut out openings for the duct and electrical wiring. 4. Install cabinet on the wall and secure per cabinet manufacturer’s recommendations.

  • Page 9: Install The Hood

    INSTALL THE HOOD NOTE: At least three people will be required to mount the hood. 1. Raise the hood up into the wall cabinet. Adjust brackets to contact inside walls of the cabinet. 2. Make sure the front edge of the hood drawer support is aligned with the front of the wall cabinet.

  • Page 10: Exterior Or In-Line Blower Selection

    2. A straight, short duct run will allow the hood to perform most efficiently. 3. Long duct runs, elbows and transitions will reduce the performance of the hood. Use as few of them as possible. Larger ducting may be required for best performance with long duct runs.
  • Page 11 IN-LINE BLOWER - 11 -...
  • Page 12 WIRING CAUTION: All electrical wiring should be done by a qualified person (s) in accordance with all applicable codes and standards. This range hood must be properly grounded. Do not turn power on at service panel until all wires have been connected. Blower connection at hood: 1.

  • Page 13: Install Filters

    (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 GREASE...

  • Page 14: Service Parts

    SERVICE PARTS MODEL U102E - 14 -...
  • Page 15 SERVICE PARTS MODEL U102E- Parts for stainless steel models shown. For service parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. B08087077 B08087016 B08087017 BE3347241 BE3347372 BE3347378 BE3347340 BE3347370 BE3347259 BE3403716 BE3403765 B02300804 B03292357...
  • Page 16 LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR USAGE DOMESTIQUE SEULEMENT AVERTISSEMENT POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 17 OFF et bloquer le panneau de service ou mettre un avertissement externe, par exemple une plaquette. 10. Pour réduire les risques d'incendie et de choc électrique, la hotte Série Best U102E doit uniquement être installée avec les ventillateurs de modèle EB6, EB9, EB12, EB15, ILB6, ILB9 ou ILB11 .

  • Page 18: Heat Sentry

    FONCTIONNEMENT Pour l’opération silencieuse et la meilleure capture de la fumée, la vapeur et d’autres impuretés à cuire, actionnent toujours cette unité avec glissent-dehors la visière coulissante entièrement ouvert. Commandes La hotte fonctionne à l’aide de cinq (5) boutons-poussoirs situés sur la visière coulissante.

  • Page 19: Remplacement Du Fusible

    AMPOULES HALOGENES Cette hotte requiert deux ampoules halogènes (Type T3, 12Volt, 20Watt Max, G-4 AVERTISSEMENT : Coupez toujours l’alimentation électrique avant d’effectuer tous travaux sur l’appareil. Pour remplacer les ampoules : 1. Ouvrez le couvercle en faisant levier dans les fentes appropriées.

  • Page 20: Entretien

    ENTRETIEN Un entretien adéquat de la hotte assurera son bon fonctionnement. Filtres à graisse Les filtres à graisse doivent être nettoyés lorsque l’Indicateur DEL clignote quand le ventilateur est à l’arrêt (c.-à-d. après 30 heures de fonctionnement). Utilisez une solution tiède de détergent pour les nettoyer. Ces filtres peuvent aller au lave-vaisselle.

  • Page 21: Préparation De La Hotte

    PRÉPARATION DE LA HOTTE Déballez la hotte et vérifiez le contenu de la boîte. Celle-ci doit contenir les éléments suivants : 1 - Hotte 1 - Clapet / Raccord de conduit de 20,3 cm (8 po) 1 - Visière de verre 1 - Cale décorative 1 - Sac de pièces contenant : 2 - Brides de montage...

  • Page 22: Préparation De L'armoire

    PRÉPARATION DE L’ARMOIRE 1. Avant d’installer l’armoire, enlevez les portes et les charnières. 2. Découpez une ouverture dans le fond conformément aux dimensions illustrées. 3. Découpez les ouvertures requises pour les conduits et le câblage électrique. 4. Installez l’armoire au mur et fixez-la conformément aux recommandations du fabricant.

  • Page 23: Installation De La Hotte

    INSTALLATION DE LA HOTTE REMARQUE : L’installation de la hotte nécessite au moins trois personnes. 1. Soulevez la hotte dans l’armoire. Ajustez les brides pour qu’elles touchent les parois de l’armoire. 2. Assurez-vous que le bord avant de la hotte est aligné...
  • Page 24 CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE” ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit “In- Line”. La hotte U102E doit être installée avec un ventilateur des modèles suivants EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9, ou ILB11 uniquement. On ne peut pas utiliser d’autres ventilateurs (les ventilateurs sont vendus séparément).
  • Page 25 VENTILATEUR IN-LINE - 25 -...

  • Page 26: Installation Electrique

    INSTALLATION ELECTRIQUE ATTENTION : Les travaux d’électricité doivent être effectués par des personnes qualifiées en respectant les codes et les normes en vigueur. Cette hotte de cuisine doit être correctement mise à la terre. Ne pas rétablir le courant du panneau d’électricité...

  • Page 27: Installation Des Filtres

    : 1 800 637-1453, (b) indiquer le numéro de modèle et d’identification de la pièce et (c) décrire la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d’achat originale. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 FILTRES À GRAISSE - 27 -...

  • Page 28: Pieces De Rechange

    PIECES DE RECHANGE MODÈLE U102E - 28 -...
  • Page 29 PIECES DE RECHANGE MODÈLE U102E- Pièces indiquées pour les modèles en acier inoxydable. Pour les pièces des modèles noirs, blancs, laiton poli ou cuivre brossé, veuillez appeler le Service à la clientèle Broan. REPÈRE N° de PIÈCE B08087077 B08087016 B08087017 BE3347241 BE3347372 BE3347378...
  • Page 30 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADA SOLAMENTE PARA COCINAR EN CASA ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 31 10. Para reducir el riesgo de incendio o de descargas eléctricas, se debe instalar la campana Best de la serie U102E únicamente con los modelos de ventiladores EB6, EB9, EB12, ILB3, ILB6, ILB9 o ILB11 EB15, ventiladores se venden por separado.)

  • Page 32: Operación

    OPERACIÓN Para la operación reservada y la mejor captura del humo, el vapor y otras impurezas que cocinan, funcionan siempre esta unidad con el visor deslizante completamente abierto. Controles La campana se opera mediante los 5 botones pulsadores que se encuentran en el visor deslizante.

  • Page 33: Reemplazo Del Fusible

    BOMBILLAS DE HALÓGENO Esta campana de estufa requiere dos bombillas de halógeno (tipo T3, 12Volt, 20Watt Max, G-4 Base). ADVERTENCIA: Siempre apague el suministro eléctrico antes de realizar cualquier operación en el electrodoméstico. Para cambiar las bombillas: 1. Haga palanca desde las ranuras apropiadas y abra la cubierta.

  • Page 34: Mantenimiento

    MANTENIMIENTO El mantenimiento correcto de la campana de la estufa asegurará el funcionamiento adecuado de la unidad. Filtros de grasa Los filtros de grasa deben limpiarse cuando destelle la pantalla LED cuando el ventilador se apague (a las 30 horas de funcionamiento). Limpie los filtros con una solución tibia de detergente y agua.

  • Page 35: Preparación De La Campana

    PREPARACIÓN DE LA CAMPANA Desempaque la campana y revise el contenido del paquete. Debe contener lo siguiente: 1 campana 1 conectador del regulador de tiro/conducto de 8 pulg. 1 visor de vidrio 1 separador ornamental 1 bolsa de piezas con: 2 soportes de montaje 4 tornillos de máquina (M4 x 30 mm, cabeza troncocónica) 7 tornillos (3.9 x 9.5 mm, cabeza troncocónica)
  • Page 36 PREPARE EL GABINETE DE LA PARED 1. Antes de la instalación del gabinete de pared, saque las puertas y los herrajes de montaje de la puerta. 2. En el panel inferior recorte una abertura de las dimensiones mostradas. 3. Recorte las aberturas para el conducto y el cableado eléctrico.

  • Page 37: Instalación De La Campana

    INSTALACIÓN DE LA CAMPANA NOTA: Se requieren al menos tres personas para montar la campana. 1. Eleve la campana hacia el gabinete de la pared. Ajuste los soportes para que hagan contacto con las paredes internas del gabinete. 2. Asegúrese de que el borde frontal del soporte del cajón de la campana esté...
  • Page 38 SELECCIÓN DEL VENTILADOR EXTERIOR O DEL VENTILADOR IN-LINE PRECAUCIÓN: con este tipo de campana se deben utilizador tanto un ventilador exterior como un ventilador in-line. La campana U102E debe instalarse utilizando ventiladores de los modelos EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9 o ILB11 únicamente.
  • Page 39 VENTILADOR IN-LINE - 39 -...
  • Page 40 CABLEADO PRECAUCIÓN: Una o más personas calificadas deben realizar el trabajo de cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes. Esta campana adecuadamente conectada a tierra. No encienda la energía eléctrica en el panel de servicio antes de conectar todos los cables.

  • Page 41: Filtro De Grasa

    En el momento de solicitar el servicio de la garantía, debe presentar comprobante de la fecha de la compra original. BEST BY BROAN, P.O. Box 140 Hartford, Wisconsin 53027 FILTRO DE GRASA...

  • Page 42: Piezas De Repuesto

    PIEZAS DE REPUESTO MODELO U102E - 42 -...
  • Page 43 PIEZAS DE REPUESTO MODELO U102E. Se muestran las piezas para los modelos de acero inoxidable. Si desea información sobre piezas de servicios para los modelos negro, blanco, de latón pulido o de cobre cepillado, llame al depto. de Servicio al cliente de Broan. CLAVE N.°...
  • Page 44 04307336/1N...
