Table of Contents

  • Español

    • 1 Índice
      • Table of Contents

    • 2 Información y Advertencias Generales

    • 3 Datos del Producto

    • 4 Instrucciones de Instalación
      • Desembalaje
      • Emplazamiento y Nivelación
      • Conexión Eléctrica
      • Conexión Hidráulica
      • Conexión del Desagüe
      • Dosificador Abrillantador Hidráulico (MOD. A)
      • Dosificador Abrillantador Eléctrico (MOD.B, C)
      • Dosificador de Detergente (Opcional MOD. A, B)
      • Bomba de Presión (sólo MOD.A)
      • Reciclaje

    • 5 Instrucciones de Uso y Mantenimiento
      • Funcionamiento
        • Simbología del Panel de Mando MOD A, B (Pág.5)
        • Simbología del Panel de Mando MOD. C (Pág.5)
        • Encendido de la Máquina
        • Llenado y Calentamiento
        • Preparación de la Vajilla
        • Selección de Lavado
        • Termo-Stop (sólo MOD.B)
        • Interrupción de Ciclo de Lavado y Fin del Ciclo de Lavado
        • Vaciado de la Máquina
        • Ciclo de Regeneración (sólo Modelos SOFT)
        • Condensación de Vahos HRS (Opcional MOD.C)
        • Apagado de la Máquina
        • Ciclo de Auto-Limpieza (sólo MOD. C)
        • Configuración de Tensión en la Máquina
        • Configuración del Lavavajillas (sólo MOD. C)
        • Selección de Idioma (sólo MOD. C)
        • Selección de la Fecha y la Hora (sólo MOD. C)
        • Limpieza al Final de la Jornada
      • Consejos Útiles
        • Mantenimiento
        • Abrillantador y Detergente
        • Normas de Higiene
        • Resultados Óptimos
        • No Uso Prolongado

    • 6 Anomalías, Alarmas y Averías
      • Diagnóstico de Errores (MOD.B)
      • Errores Aparecidos en el Display (MOD.C)
      • Avisos de la Máquina (MOD.C)

    • 7 Reciclaje del Producto

  • Français

    • 2 Informations Et Avertissements Généraux

    • 3 Données du Produit

    • 4 Instructions D'installation
      • Déballage
      • Mise en Place Et Nivellement
      • Connexion Électrique
      • Connexion Hydraulique
      • Connexion de la Vidange
      • Doseur de Produit Lustrant Hydraulique (MOD. A)
      • Doseur de Produit Lustrant Électrique (MOD. B, C)
      • Doseur de Détergent (en Option MOD. A, B)
      • Pompe À Pression (Uniquement MOD. A)
      • Recyclage

    • 5 Instructions D'utilisation Et D'entretien
      • Fonctionnement
        • Sens des Symboles du Tableau de Commande MOD. A, B
        • Sens des Symboles du Tableau de Commande MOD. C
        • Mise en Marche de la Machine
        • Remplissage Et Réchauffement
        • Préparation de la Vaisselle
        • Sélection du Programme de Lavage
        • Thermo-Stop (Uniquement Modèles B, C)
        • Interruption du Cycle de Lavage Et Fin du Cycle de Lavage
        • Vidange de la Machine
        • Cycle de Régénération (Uniquement Versions SOFT)
        • Condensation de Buées HRS (en Option MOD. C)
        • Arrêt de la Machine
        • Cycle D'autonettoyage (Uniquement MOD. C)
        • Configuration de Tension Dans la Machine
        • Configuration du Lave-Vaisselle (Uniquement MOD. C)
        • Choix de Langue (Uniquement MOD. C)
        • Sélection de la Date Et de L'heure (Uniquement MOD. C)
        • Nettoyage en Fin de Journée
      • Conseils Utiles
        • Entretien
        • Produit Lustrant Et Détergent
        • Règles D'hygiène
        • Résultats Optimaux
        • Non-Utilisation Prolongée

    • 6 Anomalies, Alarmes Et Pannes
      • Diagnostic D'erreurs (MOD.B)
      • Erreurs Apparues À L'écran (MOD. C)
      • Avertissements de la Machine (MOD. C)

    • 7 Recyclage du Produit

  • Deutsch

    • 1 Inhaltsangabe

    • 2 Allgemeine Information und Hinweise

    • 3 Angaben zum Gerät

    • 4 Installationsanweisung
      • Auspacken
      • Aufstellung und Nivellierung
      • Elektrischer Anschluss
      • Wasseranschluss
      • Anschluss des Abflusses
      • Hydraulischer Klarspülmitteldosierer (MOD. A)
      • Elektrischer Klarspülmitteldosierer (MOD. B, C)
      • Spülmitteldosierer (auf Wunsch Erhältlich MOD. A, B)
      • Druckerhöhungspumpe (Nür für MOD. A)
      • Recycling

    • 5 Gebrauchs und Wartungsanleitung
      • Funktionsweise
        • Symbole auf dem Bedienfeld. MOD. A, B
        • Symbole auf dem Bedienfeld MOD. C
        • Einschalten des Gerätes
        • Füll- und Aufheizvorgang
        • Vorbereiten des Geschirrs
        • Auswahl des Spülvorgangs
        • Thermostop-Funktion (nur MOD. B)
        • Unterbrechung und Ende des Spülvorgangs
        • Entleeren des Gerätes
        • Regenerierungszyklus (nur SOFT Ausführungen)
        • Dampfabzug HRS (auf Wunsch Erhältlich MOD. C)
        • Ausschalten des Gerätes
        • Selbstreinigungvorgang (nur MOD. C)
        • Einstellung der Gerätespannung (nur MOD. C)
        • Einstellung des Geschirrspülers (nur MOD. C)
        • Sprachauswahl (nur MOD. C)
        • Einstellen von Datum und Uhrzeit (nur MOD. C)
        • Reinigung zum Feierabend
      • Ratschläge und Tipps
        • Wartung
        • Klarspülmittel und Spülmittel
        • Hygienevorschriften
        • Optimale Ergebnisse
        • Betriebsunterbrechungen

    • 6 Störungen und Alarme
      • Fehlerdiagnose (MOD.B)
      • Auf dem Display Angezeigte Fehler (MOD.C)
      • Hinweise des Gerätes (MOD.C)

    • 7 Recycling des Gerätes

  • Italiano

    • 1 Indice

    • 2 Informazioni E Avvertenze Generali

    • 3 Dati Prodotto

    • 4 Istruizioni Per L'installazione
      • Disimballaggio
      • Posizionamento E Livellamento
      • Connessione Elettrica
      • Collegamento Idraulico
      • Connessione Dello Scarico
      • Dosatore del Brillantante Idraulico (MOD. A)
      • Dosatore del Brillantante Elettrico (MOD. B, C)
      • Dosatore del Detersivo (Opzionale MOD. A, B)
      • Pompa DI Pressione (solo Per MOD. A)
      • Riciclaggio

    • 5 Istruzioni Per L'uso E la Manutenzione
      • Funzionamento
        • Simbologia del Pannello Comandi MOD. A, B (Pag. 5)
        • Simbologia del Pannello Comandi MOD. C (Pag. 5)
        • Accensione Della Macchina
        • Riempimento E Riscaldamento
        • Preparazione Delle Stoviglie
        • Selezione del Lavaggio
        • Termo-Stop (solo MOD. B)
        • Interruzione del Ciclo DI Lavaggio E Fine del Ciclo DI Lavaggio
        • Svuotamento Della Macchina
        • Ciclo DI Rigenerazione (solo Versioni SOFT)
        • Condensazione Dei Vapori HRS (Opzionale MOD. C)
        • Spegnimento Della Macchina
        • Ciclo DI Pulizia-Automatica (solo MOD.C)
        • Impostazione Della Tensione Nella Macchina
        • Impostazione Della Lavastoviglie (solo MOD. C)
        • Selezione Della Lingua (solo MOD. C)
        • Selezione Della Data E Dell'or (solo MOD. C)
        • Pulizia Alla Fine Della Giornata
      • Consigli Utili
        • Manutenzione
        • Brillantante E Detersivo
        • Norme DI Igiene
        • Risultati Ottimi
        • Uso Non Prolungato

    • 6 Anomalie, Allarmi E Guasti
      • Diagnosi Degli Errori (MOD.B)
      • Errori Che Compaiono Sul Display (MOD.C)
      • Avvisi Della Macchina (MOD.C)

    • 7 Riciclaggio del Prodotto

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 36

Quick Links

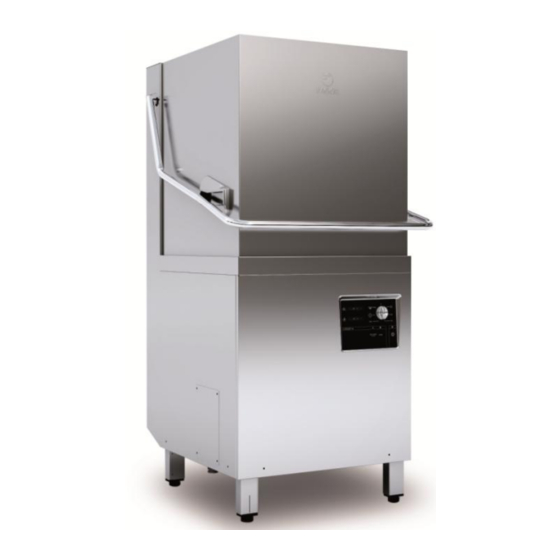

Lavavajillas
Lave-vaisselles
Dishwashers
Geschirrs pülmaschinen
Lavastoviglie
ES: INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO
FR: INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
EN: INSTALLATION, USAGE AND MAINTENANCE INSTRUCTIONS
DE: INSTALLATIONS, GEBRAUCHS UND WARTUNGSANLEITUNG
IT: ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
CODE: 12114011
REV.:01/2015

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Evo Concept and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fagor Evo Concept

Summary of Contents for Fagor Evo Concept

  • Page 1 Lavavajillas Lave-vaisselles Dishwashers Geschirrs pülmaschinen Lavastoviglie ES: INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO FR: INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN EN: INSTALLATION, USAGE AND MAINTENANCE INSTRUCTIONS DE: INSTALLATIONS, GEBRAUCHS UND WARTUNGSANLEITUNG IT: ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE CODE: 12114011 REV.:01/2015...
