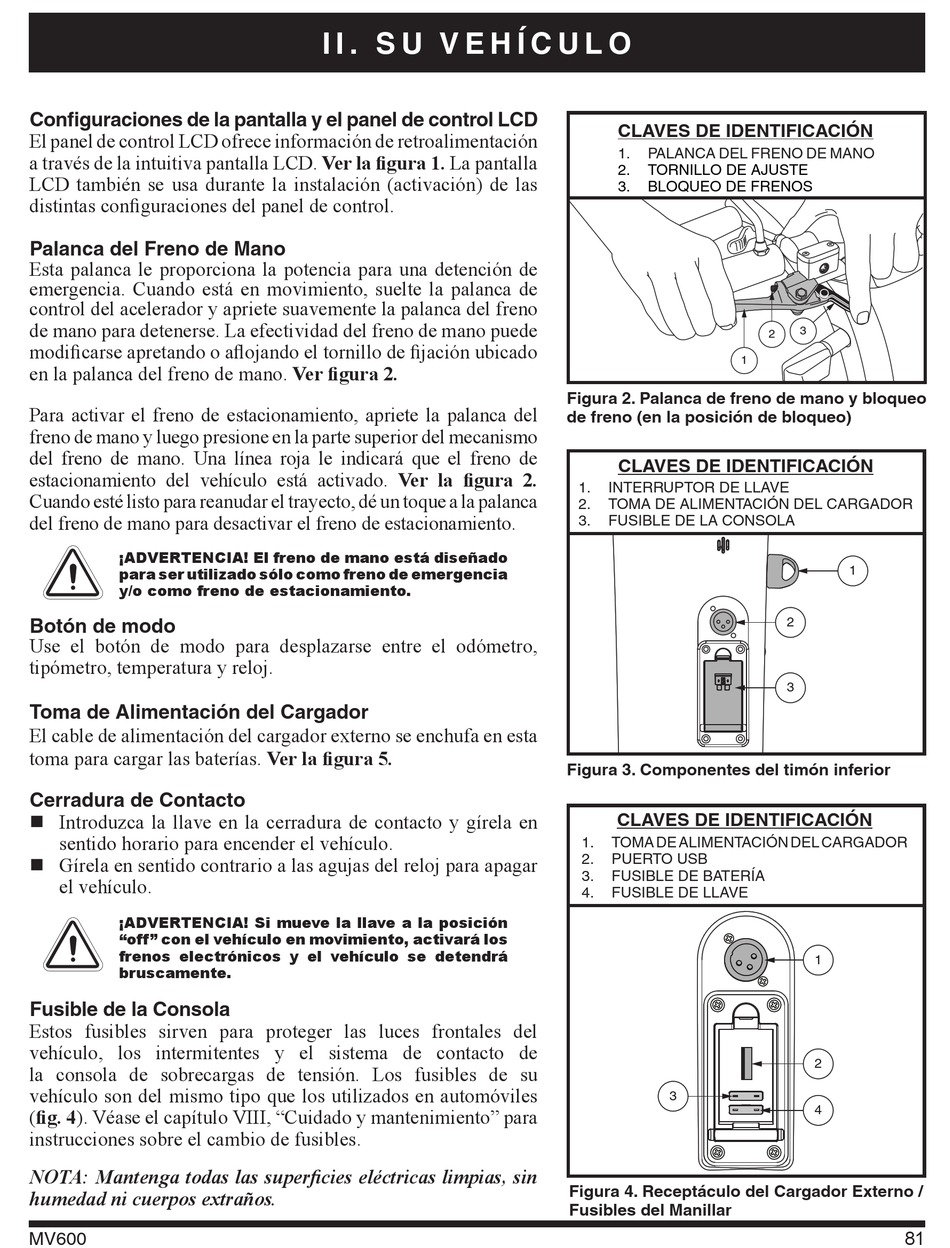

Pride Wrangler Owner's Manual page 81

Confi guraciones de la pantalla y el panel de control LCD
El panel de control LCD ofrece información de retroalimentación
a través de la intuitiva pantalla LCD. Ver la fi gura 1. La pantalla
LCD también se usa durante la instalación (activación) de las
distintas confi guraciones del panel de control.
Palanca del Freno de Mano
Esta palanca le proporciona la potencia para una detención de
emergencia. Cuando está en movimiento, suelte la palanca de
control del acelerador y apriete suavemente la palanca del freno
de mano para detenerse. La efectividad del freno de mano puede
modifi carse apretando o afl ojando el tornillo de fi jación ubicado
en la palanca del freno de mano. Ver fi gura 2.
Para activar el freno de estacionamiento, apriete la palanca del
freno de mano y luego presione en la parte superior del mecanismo
del freno de mano. Una línea roja le indicará que el freno de
estacionamiento del vehículo está activado. Ver la fi gura 2.
Cuando esté listo para reanudar el trayecto, dé un toque a la palanca
del freno de mano para desactivar el freno de estacionamiento.
¡ADVERTENCIA! El freno de mano está diseñado
para ser utilizado sólo como freno de emergencia
y/o como freno de estacionamiento.
Botón de modo
Use el botón de modo para desplazarse entre el odómetro,
tipómetro, temperatura y reloj.
Toma de Alimentación del Cargador
El cable de alimentación del cargador externo se enchufa en esta
toma para cargar las baterías. Ver la fi gura 5.
Cerradura de Contacto
 Introduzca la llave en la cerradura de contacto y gírela en
sentido horario para encender el vehículo.
 Gírela en sentido contrario a las agujas del reloj para apagar
el vehículo.
¡ADVERTENCIA! Si mueve la llave a la posición
"off" con el vehículo en movimiento, activará los
frenos electrónicos y el vehículo se detendrá
bruscamente.
Fusible de la Consola
Estos fusibles sirven para proteger las luces frontales del
vehículo, los intermitentes y el sistema de contacto de
la consola de sobrecargas de tensión. Los fusibles de su
vehículo son del mismo tipo que los utilizados en automóviles
(fi g. 4). Véase el capítulo VIII, "Cuidado y mantenimiento" para
instrucciones sobre el cambio de fusibles.
NOTA: Mantenga todas las superfi cies eléctricas limpias, sin
humedad ni cuerpos extraños.
MV600
I I . S U V E H Í C U L O
CLAVES DE IDENTIFICACIÓN
1. PALANCA DEL FRENO DE MANO
2. TORNILLO DE AJUSTE
3. BLOQUEO DE FRENOS
1
Figura 2. Palanca de freno de mano y bloqueo
de freno (en la posición de bloqueo)
CLAVES DE IDENTIFICACIÓN
1. INTERRUPTOR DE LLAVE
2. TOMA DE ALIMENTACIÓN DEL CARGADOR
3. FUSIBLE DE LA CONSOLA
Figura 3. Componentes del timón inferior
CLAVES DE IDENTIFICACIÓN
1. TOMA DE ALIMENTACIÓN DEL CARGADOR
2. PUERTO USB
3. FUSIBLE DE BATERÍA
4. FUSIBLE DE LLAVE
3
Figura 4. Receptáculo del Cargador Externo /
Fusibles del Manillar
3
2
1
2
3
1
2
4
81
