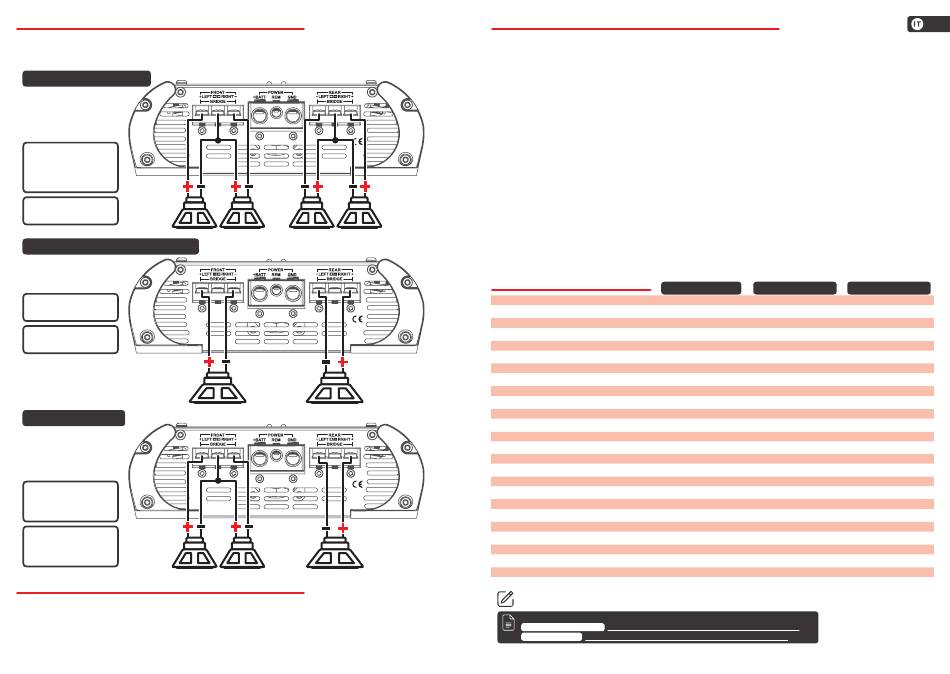

Installazione Delle Uscite Speaker
I cavi degli altoparlanti dovrebbero essere polarizzati in modo da identi fi care facilmente il positi vo e il negati vo. La
misura minima è di 11 AWG. Mantenere i cavi ben isolati ed evitare parti in metallo che potrebbero danneggiare
l'insonorizzazione.
• CON 4 ALTOPARLANTI
HL 1200.4 (1 OHM):
4 x 2 OHMS
HL 1200.4 (2 OHMS):
4 x 1 OHMS
HL 2000.4 (2 OHMS):
4 x 2 OHMS
• BRIDGE (WOOFER/SUBWOOFER)
HL 1200.4 (2 OHMS):
2 x 4 OHMS
HL 2000.4 (2 OHMS):
2x 4 OHMS
• STEREO + BRIDGE
HL 1200.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS
HL 2000.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS

Risoluzione dei Problemi

ALIMENTAZIONE ASSENTE:
• I cavi di alimentazione non sono collegati corrett amente (terminali +BAT, GND e REM). Verifi care che tutt e le connes-
sioni abbiano contatti elett rici e meccanici. I fusibili/interrutt ore di circuito sono difett osi o bruciati : sosti tuirli, assicu-
randosi di farlo nel modo corrett o.
16
Risoluzione dei Problemi
SUONO ASSENTE:
• I cavi degli altoparlanti o i connett ori RCA non sono collegati corrett amente.
• Verifi care che il controllo di livello sia alle impostazioni più basse. Verifi care i controlli fi ltro dell'amplifi catore.
SUONO ASSENTE, LA SPIA ROSSA LAMPEGGIA:
• Gli altoparlanti o i relati vi cavi sono difett osi: verifi carne il corrett o funzionamento.
SUONO DI SCARSA QUALITÀ (DISTORSIONI):
• Gli altoparlanti sono sovraccaricati . Abbassare e regolare il livello di volume (consultare, "CONTROLLO DI LIVELLO").
BASSI DEBOLI:
• I cavi degli altoparlanti (+) e (+) sono inverti ti o l'altoparlante è fuori fase (vedere l'arti colo: "INSTALLARE ALTOPAR-
LANTI IN USCITA"). Verifi care inoltre la regolazione dei audio.
INTERFERENZE DI SEGNALE DOVUTE A CLACSON o MOTORE:
• Usare cavi schermati sulle candele di accensione.
• Usare condensatori su alternatore, clacson e sistema di accensione.
• Posizionare il cavo d'ingresso schermato a distanza da altri cavi, in quanto sono parti colarmente predisposti a interfe-
renze.
• Installare una fonte d'alimentazione separata (+12V) per il sistema sonoro. Come migliore precauzione, uti lizzare un
fusibile/interrutt ore posizionato a 30 centi metri rispett o la batt eria.
• Collegare appropriamente l'amplifi catore a massa. Rimuovere la vernice dallo chassis del punto selezionato e collegare
il cavo uti lizzando un terminale a terra. Isolare con la vernice in modo da prevenire possibili ossidazioni. Evitare loop di
massa e connessioni multi ple. Se possibile, creare una connessione a stella in cui le masse si congiungano in un singolo
punto.
Specifi che Tecniche
HL 1200.4 / 1 OHM
Numero di canali: 4
4 x 350W
Potenza @ 13.8V - STEREO 1 Ohm (RMS):
4 x 250W
Potenza @ 13.8V - STEREO 2 Ohms (RMS):
Potenza @ 13.8V - STEREO 4 Ohms (RMS): -
2 x 700W
Potenza @ 13.8V - BRIDGE 2 Ohms (RMS):
-
Potenza @ 13.8V - BRIDGE 4 Ohms (RMS):
Potenza @ 12.6V - STEREO 1 Ohm (RMS): 4 x 300W
4 x 200W
Potenza @ 12.6V - STEREO 2 Ohms (RMS):
-
Potenza @ 12.6V - STEREO 4 Ohms (RMS):
Potenza @ 12.6V - BRIDGE 2 Ohms (RMS): 2 x 600W
-
Potenza @ 12.6V - BRIDGE 4 Ohms (RMS):
1 OHMS
Impedenza Min. Uscita: STEREO:
Impedenza Min. Uscita: BRIDGE: 2 OHMS
Impedenza d'ingresso: 14K OHMS
0,2 V
Sensibilità d'ingresso:
Totale Distorsione Armonica: > 0,4 % THD
Rapporto Segnale - Disturbo: > 90 dB
10 Hz ~ 26 KHz
Freq. Gamma (-3dB) @ 1 Ohm:
Crossover Low Pass: 90 Hz
Crossover High Pass: 90 Hz
+12 dB
Bass Boost:
Tensione di Alimentazione: 9 ~ 15 V
Assorbimento Musicale (12,6V): 57 A
114 A
Assorbimento BASS (12,6V):
Dimensioni (Alt x Larg x Lung): 66 x 206 x 216 mm
Peso: 1,94 Kg
Tutti gli aggiornamenti eff ett uati in questo manuale saranno disponibili per la consultazione gratuita dei consumatori sul sito del
marchio. Si raccomanda di consultare il manuale aggiornato ogni volta che è necessario.
EU Declarati on of Conformity (DoC):
HL1200.4 - 1 OHM/2 OHMS: www.stetsom.com.br/certi fi cati ons/HL1200_4_stamped_signed.pdf
HL2000.4 - 2 OHMS: www.stetsom.com.br/certi fi cati ons/HL2000_4_stamped_signed.pfg.pdf
HL 1200.4 / 2 OHMS HL 2000.4 / 2 OHMS
4 4
- -
4 x 320W 4 x 580W
4 x 170W 4 x 364W
- -
2 x 640W 2 x 1160W
- -
4 x 300W 4 x 500W
4 x 165W 4 x 290W
- -
2 x 600W 2 x 1000W
2 OHMS 2 OHMS
4 OHMS 4 OHMS
14K OHMS 15 KOhms
0,2 V 0,2 V
> 0,4 % THD > 0,4% THD
> 90 dB > 90 db
10 Hz ~ 26 KHz 19 Hz ~ 26 KHz
90 Hz 90 Hz
90 Hz 90 Hz
+12 dB +12 dB
9 ~ 15 V 9 ~ 15V
53 A 96 A
106 A 192 A
66 x 206 x 216 mm 66 x 206 x 241 mm
1,95 Kg 2,23 Kg
