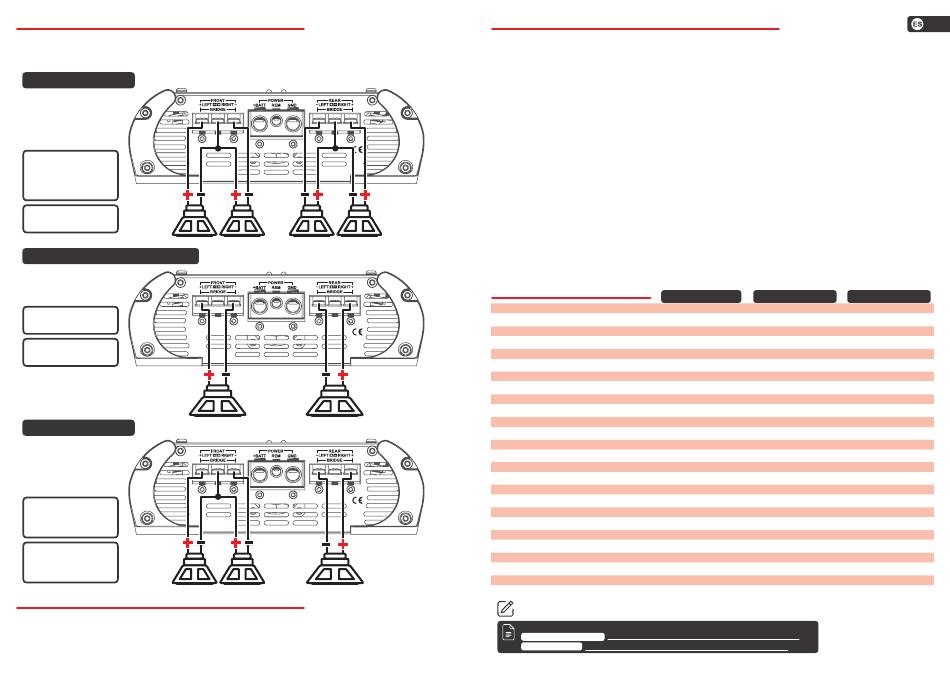

Instalación de la Salida de Altavoces
Los cables de altavoces deberán estar polarizados (debidamente señalados) para facilitar la identi fi cación de positi vo
y negati vo. La vitola mínima es de 4mm². Mantenga los cables de los altavoces bien aislados. Cuidado con las partes
metálicas que puedan dañar el aislamiento de los cables.
• CON 4 ALTAVOCES
HL 1200.4 (1 OHM):
4 x 2 OHMS
HL 1200.4 (2 OHMS):
4 x 1 OHMS
HL 2000.4 (2 OHMS):
4 x 2 OHMS
• BRIDGE (WOOFER/SUBWOOFER)
HL 1200.4 (2 OHMS):
2 x 4 OHMS
HL 2000.4 (2 OHMS):
2x 4 OHMS
• STEREO + BRIDGE
HL 1200.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS
HL 2000.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS
Solucíon de Problemas
NO ENCIENDE:
• Los cables no están conectados correctamente.
• Los fusibles/ disyuntores están con defecto o quemados. Cámbielos y ¡ojo a los nuevos valores!
12
Solucíon de Problemas
NO HAY SONIDO:
• Los cables de altavoces o conectores RCA no están correctamente enchufados.
• Verifi que si el control de NIVEL no está al mínimo. Verifi que los ajustes de fi ltros del amplifi cador.
NO HAY SONIDO O LED ROJA DE PROTECCIÓN INTERMITENTE:
• Los altavoces o cables están con defecto, así que verifi que los altavoces, cables y conectores.
MALA CALIDAD DE SONIDO (DISTORSIONES):
• Los altavoces están sobrecargados, disminuya el nivel y rehaga el ajuste del nivel (ver ítem "LEVEL (CONTROL DE
NIVEL)")
GRAVES DÉBILES:
• Cabos de altavoces (+) y (-) están inverti dos, altavoz en la fase equivocada. (ver ítem "INSTALACIÓN DE LA SALIDA DE
ALTAVOCES").
• Verifi que el ajuste del control BASS. (6)
RUIDO DE MOTOR, BOCINA, LUCES, ETC:
• Uti lice cables supresores en las velas e ignición.
• Uti lice condensadoras en el alternador, bocina e ignición.
• Pase el cable blindado de entrada lejos de cualquier otro cable, ya que es el más sensible a interferencias.
• Haga la conexión de alimentación (+12V) alejada del sistema de sonido. Uti lice un fusible/disyuntor a 30cm de la
batería por precaución.
• Haga un buen aterramiento del amplifi cador. Para eso, remueva la ti nta del chasis del vehículo en el punto deseado.
Ponga un tornillo en el hilo uti lizando un terminal de aterramiento. Para proteger de la oxidación, aísle con ti nta.
• No haga emendas en el cable ti erra. Evite uti lizar varios cables ti erra. Prefi era un conector apropiado con todos los
cables con una salida única.
Especifi caciones Tecnicas
HL 1200.4 / 1 OHM
Número de Canales: 4
Potencia @ 13.8V - STEREO 1 Ohm (RMS): 4 x 350W
Potencia @ 13.8V - STEREO 2 Ohms (RMS): 4 x 250W
Potencia @ 13.8V - STEREO 4 Ohms (RMS): -
Potencia @ 13.8V - BRIDGE 2 Ohms (RMS): 2 x 700W
Potencia @ 13.8V - BRIDGE 4 Ohms (RMS): -
Potencia @ 12.6V - STEREO 1 Ohm (RMS): 4 x 300W
Potencia @ 12.6V - STEREO 2 Ohms (RMS): 4 x 200W
Potencia @ 12.6V - STEREO 4 Ohms (RMS): -
Potencia @ 12.6V - BRIDGE 2 Ohms (RMS): 2 x 600W
-
Potencia @ 12.6V - BRIDGE 4 Ohms (RMS):
Impedancia Mín. de Salida STEREO: 1 OHMS
Impedancia Mín. de Salida BRIDGE: 2 OHMS
14K OHMS
Impedancia de Entrada:
Sensibilidad Mín. de Entrada: 0,2 V
Distorsión Harmónica: > 0,4 % THD
> 90 dB
Nivel de Señal/Ruido
Respuesta de Frecuencia(-3dB) @ 1 Ohm: 10 Hz ~ 26 KHz
Crossover Low Pass: 90 Hz
90 Hz
Crossover High Pass:
Bass Boost: +12 dB
Voltaje de Operación: 9 ~ 15 V
Consumo Musical (12,6V): 57 A
Consumo BASS (12,6V): 114 A
Dimensiones (Alt x Anc x Lar): 66 x 206 x 216 mm
Peso: 1,94 Kg
Las eventuales actualizaciones realizadas en este manual estarán disponibles para consulta del consumidor de forma gratuita en el
siti o de la marca. Se recomienda que el manual actualizado sea consultado cuando sea necesario.
EU Declarati on of Conformity (DoC):
HL1200.4 - 1 OHM/2 OHMS: www.stetsom.com.br/certi fi cati ons/HL1200_4_stamped_signed.pdf
HL2000.4 - 2 OHMS: www.stetsom.com.br/certi fi cati ons/HL2000_4_stamped_signed.pfg.pdf
HL 1200.4 / 2 OHMS HL 2000.4 / 2 OHMS
4 4
- -
4 x 320W 4 x 580W
4 x 170W 4 x 364W
- -
2 x 640W 2 x 1160W
- -
4 x 300W 4 x 500W
4 x 165W 4 x 290W
- -
2 x 600W 2 x 1000W
2 OHMS 2 OHMS
4 OHMS 4 OHMS
14K OHMS 15 KOhms
0,2 V 0,2 V
> 0,4 % THD > 0,4% THD
> 90 dB > 90 db
10 Hz ~ 26 KHz 19 Hz ~ 26 KHz
90 Hz 90 Hz
90 Hz 90 Hz
+12 dB +12 dB
9 ~ 15 V 9 ~ 15V
53 A 96 A
106 A 192 A
66 x 206 x 216 mm 66 x 206 x 241 mm
1,95 Kg 2,23 Kg
