StetSom HIGH LINE 1200.4 User Manual page 2

Recursos
O HL1200.4 e HL2000.4 oferece 4 canais sendo eles canais frontais (FRONT) e traseiros (REAR) com recursos
independentes:
• Level: Permite ajustar o nível do sinal de entrada;
• Crossover: Permite escolher entre atuações Low-Pass, High-Pass ou Flat (Full-Range).
Antes de Instalar
Leia este manual cuidadosamente antes de instalar o amplificador. As instruções de montagem e conexões devem ser
seguidas para o melhor uso do produto. Se necessário, consulte a nossa fábrica. Antes do uso, é necessário se atentar
a algumas informações:
• Tenha certeza que o amplificador esteja desligado antes de fazer ou remover qualquer conexão. Isso impede possíveis
danos a falantes conectados ao mesmo;
• Distribua todos os cabos o mais longe possível dos cabos de ignição, módulos de injeção eletrônica e chave de partida,
pois eles podem gerar interferências no som;
• Utilize sempre cabos e conectores de boa qualidade. Isso garante qualidade e fidelidade sonora;
• Para não danificar os cabos, tome cuidado para que eles não passem através de bordas metálicas pontiagudas.
Importante: Utilize um fusível ou disjuntor de 50A (HL1200.4) ou 95A (HL2000.4) a 30cm da bateria para proteção.

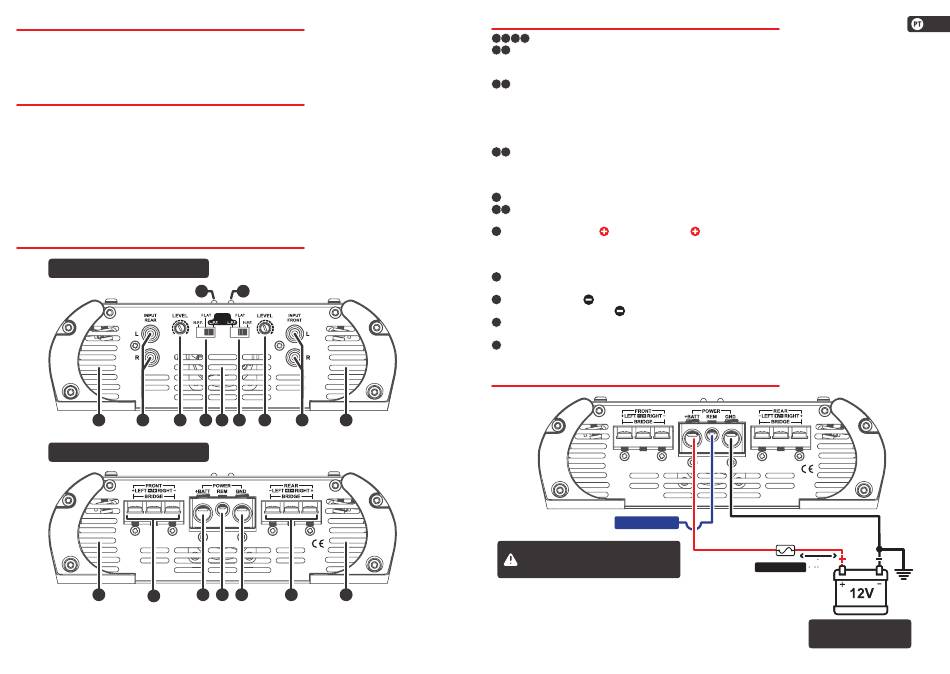

Descrição Geral
Entradas e Controles de Áudio
17
1 2 3
Alimentação e Saídas de Áudio
10 12
11
2
18
BASS
BOOST
4 5 6 7 8 9
13 14 15 16
Descrição Geral
1 9 10 16 VENTILAÇÃO: Permite a saída do ar aquecido do amplificador.
INPUT (ENTRADA RCA): Esta entrada deverá receber o sinal através de um cabo RCA que deverá estar conectado à
2 8
saída RCA do CD/MP3-Player. Utilize cabos blindados de boa qualidade, próprios para áudio, para evitar a captação de
ruídos indesejados. (2 REAR/8 FRONT)
LEVEL (CONTROLE DE NÍVEL): Controla o nível do sinal de entrada, permitindo uma regulagem adequada a qualquer
3 7
CD/MP3-Player existente no mercado. Para fins práticos poderá ser regulado da seguinte forma:
a) No CD/MP3-Player, coloque um sinal musical qualquer e posicione o volume em 80% do máximo.
Por exemplo: se o máximo do volume do CD/MP3-player é 45 (100%), ajuste para 36 (80%).
b) No amplificador, a partir do LEVEL no mínimo, aumente gradativamente até perceber o som distorcer.
c) Retorne devagar o LEVEL até que o som não distorça.
CROSSOVER (CHAVE H.P.F/FLAT/L.P.F.): Esta chave permite escolher qual tipo de CROSSOVER vai ser usado, pelos
4 6
canais. Se esta chave estiver na posição (L.P.F); então o filtro ativo será o LOW-PASS. Se a chave estiver na posição
(H.P.F); então o filtro ativo será o HIGH-PASS. Na posição FLAT, os canais estarão operando em FULL-RANGE (toda a
faixa de audio). (4 REAR/6 FRONT)
COOLER: Este ventilador ira funcionar quando o aparelho for acionado. Eles proporcionam o resfriamento do aparelho.
5
SAÍDA PARA ALTO-FALANTES: Cuidado com a polaridade correta das conexões com os alto-falantes e verifique a
11 15
impedância mínima permitida nesta saída. Utilize cabos de no mínimo 4 mm².
ALIMENTAÇÃO POSITIVA : Conecte o terminal
12
mínimo 13,3mm² (1200.4) / 21mm² (2000.4). É extremamente importante que seja utilizado um fusível ou disjuntor
de proteção neste cabo a uma distância máxima de 30 cm da bateria. O fusível ou disjuntor deverá ser no mínimo igual
ao valor máximo de corrente consumida com sinal musical (vide tabela de especific. técnicas).
REM (ACIONAMENTO REMOTO): Conecte o terminal REM à saída para antena elétrica do seu CD/MP3-Player. Assim
13
quando ligar seu CD/MP3-Player, o amplificador automaticamente ligará. Um cabo de 0,5 mm² é suficiente.
CONEXÃO DE TERRA : Utilize a mesma bitola da conexão +BAT. Conecte o cabo no chassi do veículo.
14
OBS: sempre ligue o fio GND ( ) do CD-Player, ou outros aparelhos no mesmo ponto.
POWER LED (AZUL): O led indicador acenderá quando o aparelho for acionado pelo sinal remoto vindo do CD/MP3-
17
player.
PROT LED (VERMELHO): O Led acenderá nas seguintes situações:
18
a) Curto-circuito nas saídas de alto-falantes
Instalando os Cabos de Alimentação
REMOTE (REM)
ATENÇÃO: O uso do disjuntor ou
fusível externo é obrigatório, já que o
amplificador não possui fusível interno.
Para a instalação da alimentação, utilize cabos com bitola de 13,3mm² (1200.4)
/ 21mm² (2000.4). O cabo positivo deverá vir direto da bateria, com um fusível
ou disjuntor de proteção localizado a 30 cm da bateria. O cabo negativo deverá
ter a mesma bitola do positivo, e parafusado no chassi do veiculo, tomando-se o
cuidado de evitar tinta e ferrugem que poderão impedir a passagem da corrente
elétrica, causando perda de potência e ruídos no som.
(Recomendamos os Cabos RCA com Blindagem Tripla - STETSOM)
(+BAT) ao pólo positivo da bateria (+12V) com um cabo de no
b) Temperatura acima da permitida.
Fusível
HL1200.4: 50A
HL2000.4: 95A
30 cm (max.)
USO DE BATERIA
AUXILIAR OBRIGATÓRIA.
GND
3
