Instalação da Saída de Alto-Falantes
Os cabos dos alto-falantes deverão ser polarizados (marcados) para facilitar a identi fi cação de positi vo e negati vo. A
bitola mínima é de 4mm². Mantenha os cabos dos alto-falantes bem isolados. Cuidado com partes metálicas que podem
danifi car a isolação dos cabos.

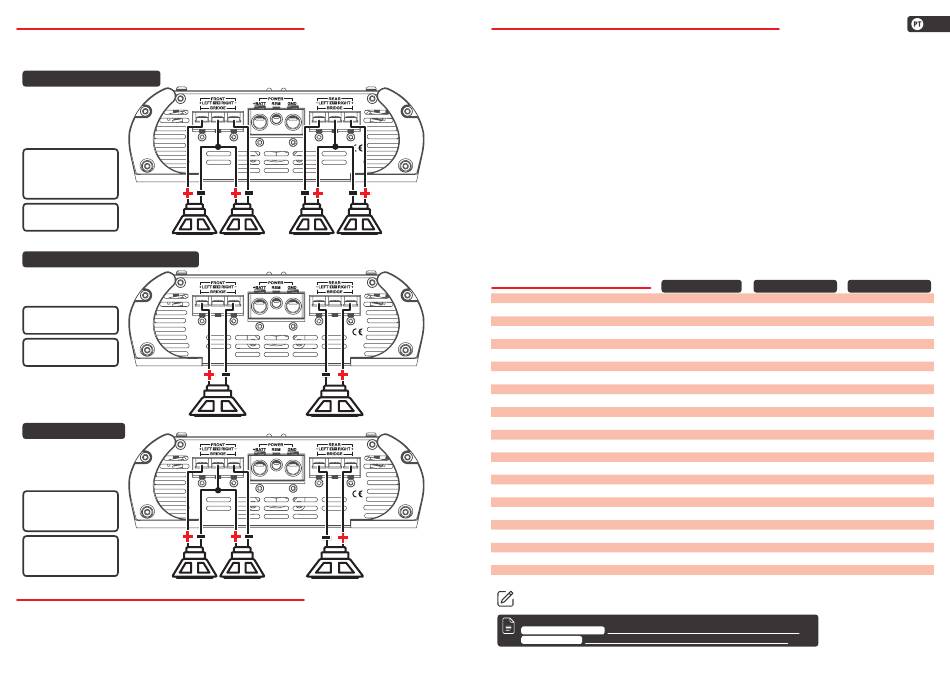

• COM 4 ALTO-FALANTES
HL 1200.4 (1 OHM):
4 x 2 OHMS
HL 1200.4 (2 OHMS):
4 x 1 OHMS
HL 2000.4 (2 OHMS):
4 x 2 OHMS
• BRIDGE (WOOFER/SUBWOOFER)
HL 1200.4 (2 OHMS):
2 x 4 OHMS
HL 2000.4 (2 OHMS):
2x 4 OHMS
• STEREO + BRIDGE
HL 1200.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS
HL 2000.4 (2 OHMS):
STEREO: 2 x 2 OHMS
BRIDGE: 1 x 4 OHMS
Como Proceder em Caso de Problemas
NÃO LIGA:
• Os cabos não estão conectados corretamente (terminais "+" +BAT, "-" GND e REM). Assegure-se que todas as conexões
têm contato elétrico e mecânico.
• Os fusíveis/disjuntores estão com defeito ou queimados. Efetue a troca, atenção no valor correto dos novos!
4
Como Proceder em Caso de Problemas
SEM SOM:
• Os cabos dos alto-falantes ou plugs RCA não estão conectados corretamente.
• Verifi que se o controle LEVEL não está no mínimo. Verifi que os ajustes dos fi ltros do amplifi cador.
SEM SOM / LED VERMELHO DE PROTEÇÃO PISCANDO:
• Os alto-falantes ou cabos estão com defeito, deste modo cheque os alto falantes, cabos e conexões.
BAIXA QUALIDADE DO SOM (DISTORÇÕES):
• Os alto-falantes estão sobrecarregados, diminua o nível e refaça o ajuste de nível (vide item "LEVEL (CONTROLE DE NÍVEL)").
GRAVES FRACOS:
• Cabos de falantes (+) e (-) estão trocados, alto falante fora de fase (vide item "INSTALAÇÃO DA SAÍDA DE ALTO
FALANTES"). Verifi que o ajuste do controle de áudio.
RUÍDO DO MOTOR, BUZINA, PISCA, ETC:
• Uti lize cabos supressivo nas velas de ignição.
• Uti lize condensadores no alternador, buzina e ignição.
• Passe o cabo blindado de entrada longe de qualquer outro cabo, pois ele é mais sensível a interferências.
• Faça a ligação de alimentação (+12V) separada para o sistema de som. Uti lize um fusível/disjuntor a 30 cm da bateria
para proteção.
• Faça um bom aterramento do amplifi cador. Para isto remova a ti nta do chassi do veículo no ponto desejado. Parafuse
o fi o uti lizando um terminal terra. Para proteger de oxidação, isole com ti nta.
• Não faça loop com terra. Evite uti lizar vários terras. Prefi ra a ligação estrela, com todos os terras parti ndo de um único
ponto.
Especifi cações Técnicas
HL 1200.4 / 1 OHM
Número de Canais: 4
4 x 350W
Potência @ 13.8V - STEREO 1 Ohm (RMS):
Potência @ 13.8V - STEREO 2 Ohms (RMS): 4 x 250W
Potência @ 13.8V - STEREO 4 Ohms (RMS): -
2 x 700W
Potência @ 13.8V - BRIDGE 2 Ohms (RMS):
Potência @ 13.8V - BRIDGE 4 Ohms (RMS): -
Potência @ 12.6V - STEREO 1 Ohm (RMS): 4 x 300W
4 x 200W
Potência @ 12.6V - STEREO 2 Ohms (RMS):
Potência @ 12.6V - STEREO 4 Ohms (RMS): -
Potência @ 12.6V - BRIDGE 2 Ohms (RMS): 2 x 600W
-
Potência @ 12.6V - BRIDGE 4 Ohms (RMS):
Impedância Mín. de Saída STEREO: 1 OHMS
Impedância Mín. de Saída BRIDGE: 2 OHMS
14K OHMS
Impedância de Entrada:
Sensibilidade Mínima de Entrada: 0,2 V
Distorção Harmônica Total: > 0,4 % THD
> 90 dB
Relação Sinal Ruído:
10 Hz ~ 26 KHz
Resp. Freq. (-3dB) @ 1 Ohm:
Crossover Low Pass: 90 Hz
90 Hz
Crossover High Pass:
+12 dB
Bass Boost:
Tensão de Alimentação: 9 ~ 15 V
57 A
Consumo Musical (12,6V):
114 A
Consumo BASS (12,6V):
Dimensões (A x L x C): 66 x 206 x 216 mm
Peso: 1,94 Kg
