PEERLESS SmartMount ST630P Installation And Assembly Manual

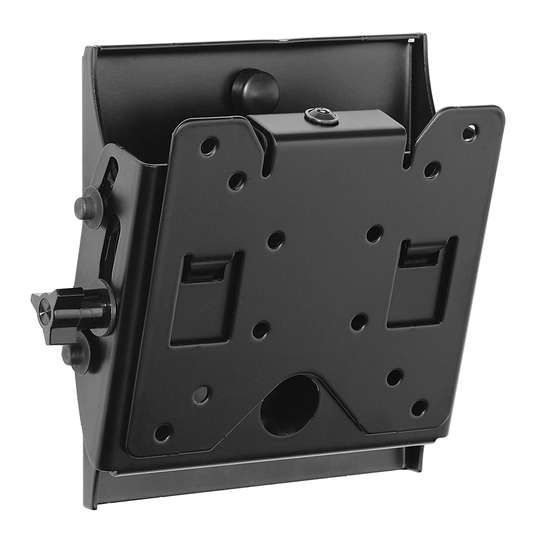

Universal tilt wall mount for 10 inch - 24 inch (25 - 61 cm) flat panel displays
Hide thumbs Also See for SmartMount ST630P:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

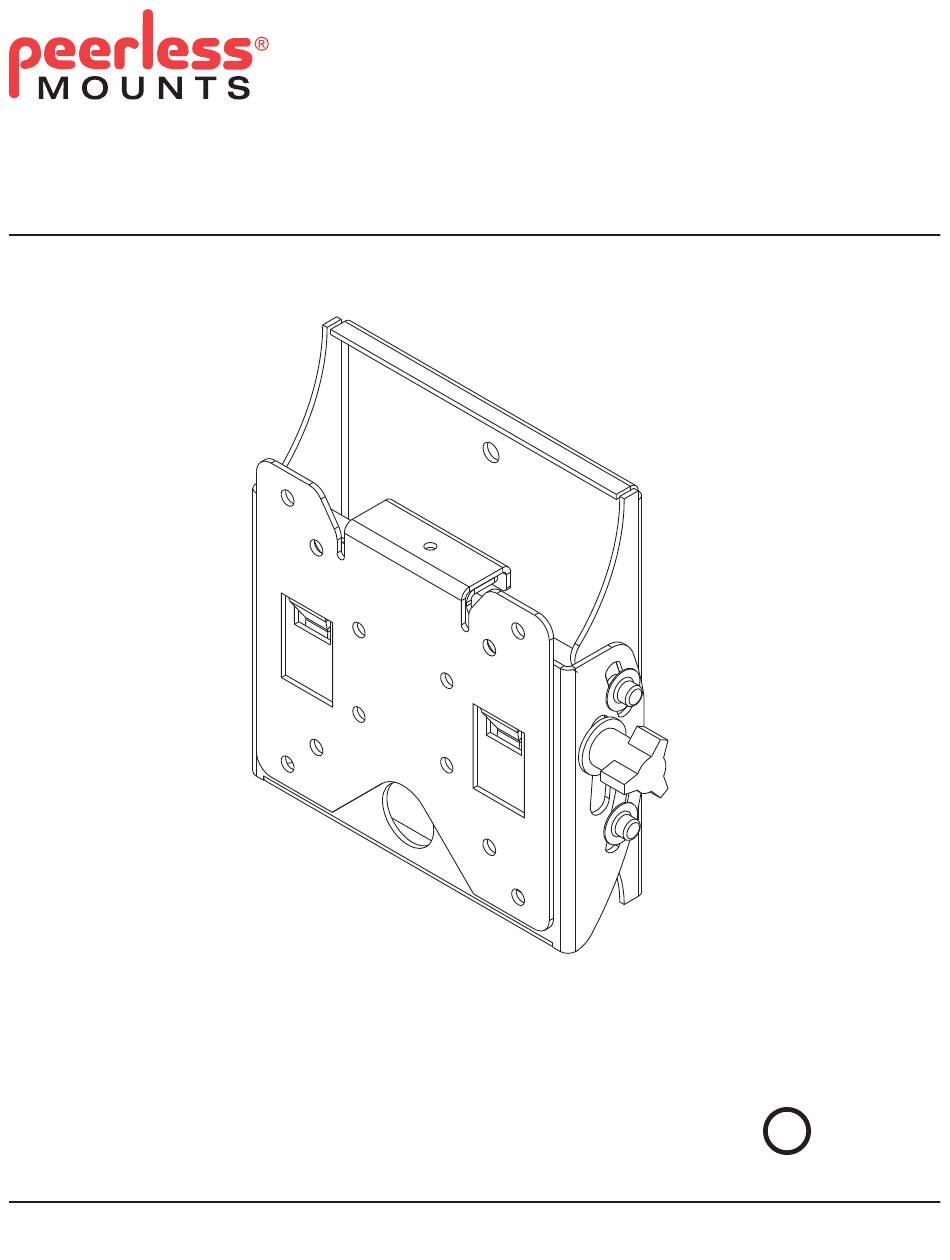

Installation and Assembly:
SmartMount™ Universal Tilt Wall Mount for 10" - 24"
(25 - 61 cm) Flat Panel Displays
Models: ST630P, ST630P-S, ST630, ST630-S
Features:
U L
• Fits 10" - 24" (25 - 61 cm) fl at panel displays
C
US
©
• Effortless positioning and adjustment of the display
Max UL Load Capacity: 80 lb (36.3 kg)
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com
ISSUED: 02-05-09 SHEET #: 201-9421-11 04-05-11

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SmartMount ST630P and is the answer not in the manual?

Questions and answers

Related Manuals for PEERLESS SmartMount ST630P

Summary of Contents for PEERLESS SmartMount ST630P

  • Page 1 Installation and Assembly: SmartMount™ Universal Tilt Wall Mount for 10" - 24" (25 - 61 cm) Flat Panel Displays Models: ST630P, ST630P-S, ST630, ST630-S Features: • Fits 10" - 24" (25 - 61 cm) fl at panel displays © • Effortless positioning and adjustment of the display Max UL Load Capacity: 80 lb (36.3 kg) 2300 White Oak Circle •...

  • Page 2: Table Of Contents

    Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.

  • Page 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List ST630P ST630P-S ST630 ST630-S Part # Part # Part # Description Qty Part # hook bracket 095-1346 095-4346 095-1346 095-4346 tilt assembly 095-0359 095-0360 095-0359 095-0360 concrete anchor 590-0320...

  • Page 4: Installation To Single Wood Stud Wall

    Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is fi rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.

  • Page 5: Installation To Solid Concrete Or Cinder Block

    WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...

  • Page 6: Attaching Adapter Plate To Flat Panel Display

    Attaching Adapter Plate to Flat Panel Display WARNING • If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to display or product may fail. ®...

  • Page 7: Installing And Removing Flat Panel Display

    fi g. 4.1 7 of 23 ISSUED: 02-05-09 SHEET #: 201-9421-11 04-05-11 © 2011, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 2300 White Oak Circle Aurora, Il 60502 www.peerlessmounts.com...
  • Page 8 Instalación y ensamblaje: Soporte universal de pared SmartMount™ con capacidad de inclinación para pantallas planas de 10" a 24" (25 - 61 cm) Modelos: ST630P, ST630P-S, ST630, ST630-S Características: © • Sostiene pantallas planas de 10" - 24" (25 - 61 cm) Máxima capacidad de carga UL: •...
  • Page 9 Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuníquese con su distribuidor local.

  • Page 10: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Lista de Piezas ST630P ST630P-S ST630 ST630-S Descripción Cant. N.° de pieza N.° de pieza N.° de pieza N.° de pieza soporte de gancho 095-1346 095-4346 095-1346...

  • Page 11: Instalación En Una Pared Con Montantes De Madera

    Español Instalación en una pared con montantes de madera ADVERTENCIA • El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede fi rmemente sujeta, pero no apriete en exceso.

  • Page 12: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias

    ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de 1-3/8" (35mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un...

  • Page 13: Fijación De La Placa Adaptadora A Pantallas

    Español Fijación de la placa adaptadora a pantallas ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y la placa adaptadora todavía no está fi rme, se podría dañar la pantalla o el producto podría no funcionar bien. EN EL CASO DE LA CONFIGURACIÓN DE EN EL CASO DE LA CONFIGURACIÓN DE ®...

  • Page 14: Instalación Y Desinstalación De La Pantalla Plana

    fi g. 4.1 14 de 23 PUBLICADO: 02-05-09 HOJA #: 201-9421-11 04-05-11 © 2011, Peerless Industries, Inc. Todos los derechos reservados. Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños. Peerless Industries, Inc.
  • Page 15 Installation et assemblage : Support mural inclinable universel SmartMount™ pour écrans plats ACL de 10 à 24 po (25 - 61 cm) Modèle: ST630P, ST630P-S, ST630, ST630-S Caractéristiques © • Convient à des écrans plats de 10 à 24 po (25 à 61 cm) Capacité...
  • Page 16 REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...

  • Page 17: Liste Des Piezas

    Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces ST630P ST630P-S ST630 ST630-S pièces no pièces no Description Qté pièces no pièces no crochet de support 095-1346 095-4346 095-1346 095-4346 ensemble d’inclinaison 095-0359 095-0360 095-0359...

  • Page 18: Installation Sur Un Mur A Simple Montants En Bois

    Français Installation sur un mur à simple montant en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fi xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.

  • Page 19: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer

    AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifi ez que vous disposez d’une épaisseur de béton d’au moins 35mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...

  • Page 20: Fixation D'une Plaque Adaptatrice Sur Un Écran À

    Français Fixation d’une plaque adaptatrice sur un écran à ADVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fi xer solidement la plaque adaptatrice, l’écran peut être abîmé ou le produit détérioré. ®...

  • Page 21: Installation De L'écran Plat Sur La Plaque Murale

    21 sur 23 PUBLIÉ LE: 02-05-09 FEUILLE n : 201-9421-11 04-05-11 © 2011, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Peerless Industries, Inc.
  • Page 22 Peerless para realizar dichos trabajos de mantenimiento o de reparación, (b) no empacar el producto como es debido si lo devuelve, (c) hacer una instalación incorrecta o no seguir las instrucciones o las advertencias de Peerless al instalar, utilizar o guardar el producto o (d) el mal uso o los accidentes, en tránsito o en otras circunstancias, incluidos los casos relacionados con las acciones de terceros o una fuerza mayor.
  • Page 23 à compter de la date d’achat par l’utilisateur fi nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit). Peerless, à sa discrétion, réparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en remboursera le prix d’achat.
