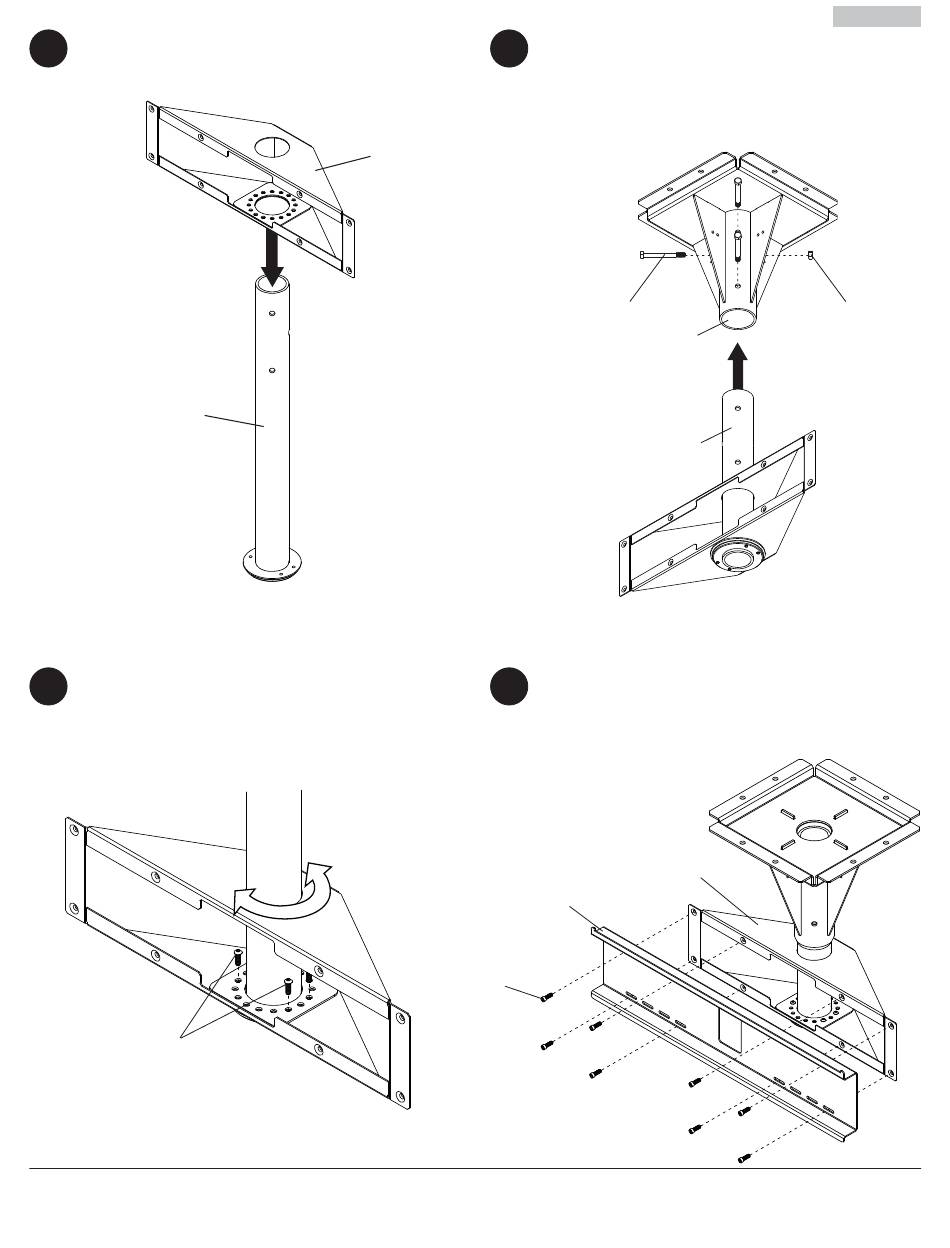

Setzen Sie die Adaptergehäuse (D) wie dargestellt
2
auf die Stützsäule (B).
B
Stellen Sie die Kippvorrichtung wie dargestellt auf
4
die gewünschte Stellung ein. Befestigen Sie die
Adaptergehäuse mithilfe eines 3/16 Zoll Inbuss-
chlüssels wie dargestellt mit vier 1 Zoll Inbuss-
chrauben (E) an der Stützsäule.
E
Führen Sie die Stützsäule (B) in die Deckeneinheit
3
(A) ein. Richten Sie die Bohrungen der Stützsäule
an den Bohrungen der Deckeneinheit aus und
befestigen Sie die Säule mit drei 7/16 x 4 Zoll
Schrauben (F) und drei 7/16 Zoll Muttern (G) wie
dargestellt.
D
Bringen Sie die Adapterplatte (H) wie dargestellt
5
mithilfe eines 5/32 Zoll Inbusschlüssels mit acht
3/4 Zoll Schrauben (I) an der Adaptergehäuse (D)
an.
H
I
