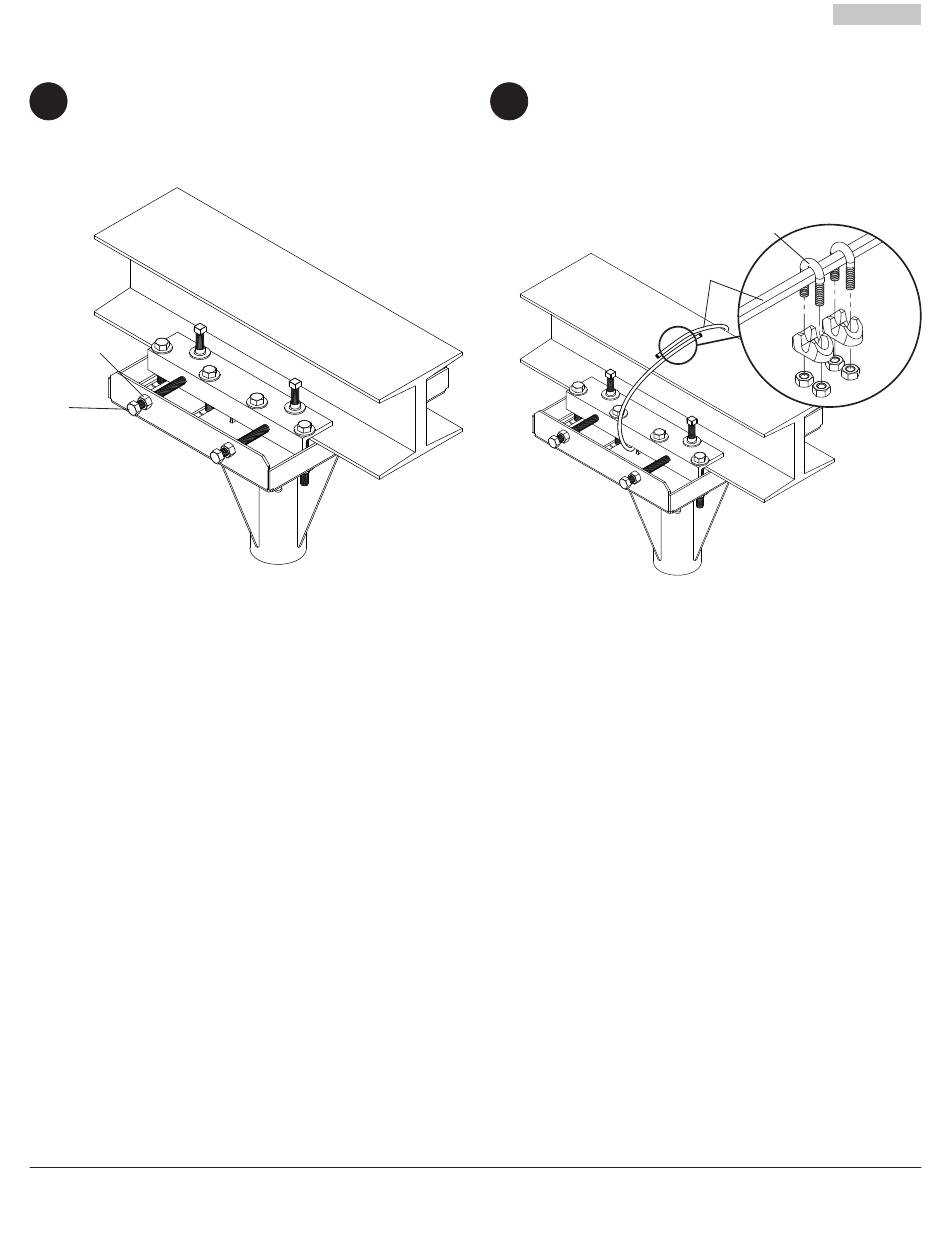

Serrez les boulons (T) situés sur les côtés de la
4
plaque de plafond jusqu'à ce qu'ils touchent la
fi xation de plafond.
Serrez les écrous hexagonaux (Y) jusqu'à ce qu'ils
touchent les côtés de la plaque de plafond.
Y
T
Installation du câble de sécurité
Enroulez fermement le câble métallique de 5 po
5
(W) une seule fois autour de la poutre comme
illustré. Raccordez les extrémités à l'aide de deux
serre-câbles (X) comme illustré ci-dessous.
Après avoir fi xé les serre-câbles, vous pouvez
enlever l'excédent de câble.
21 sur 36
PUBLIÉ LE: 06-22-10 FEUILLE n
Français
X
W
o
: 061-9055-6 01-15-11
