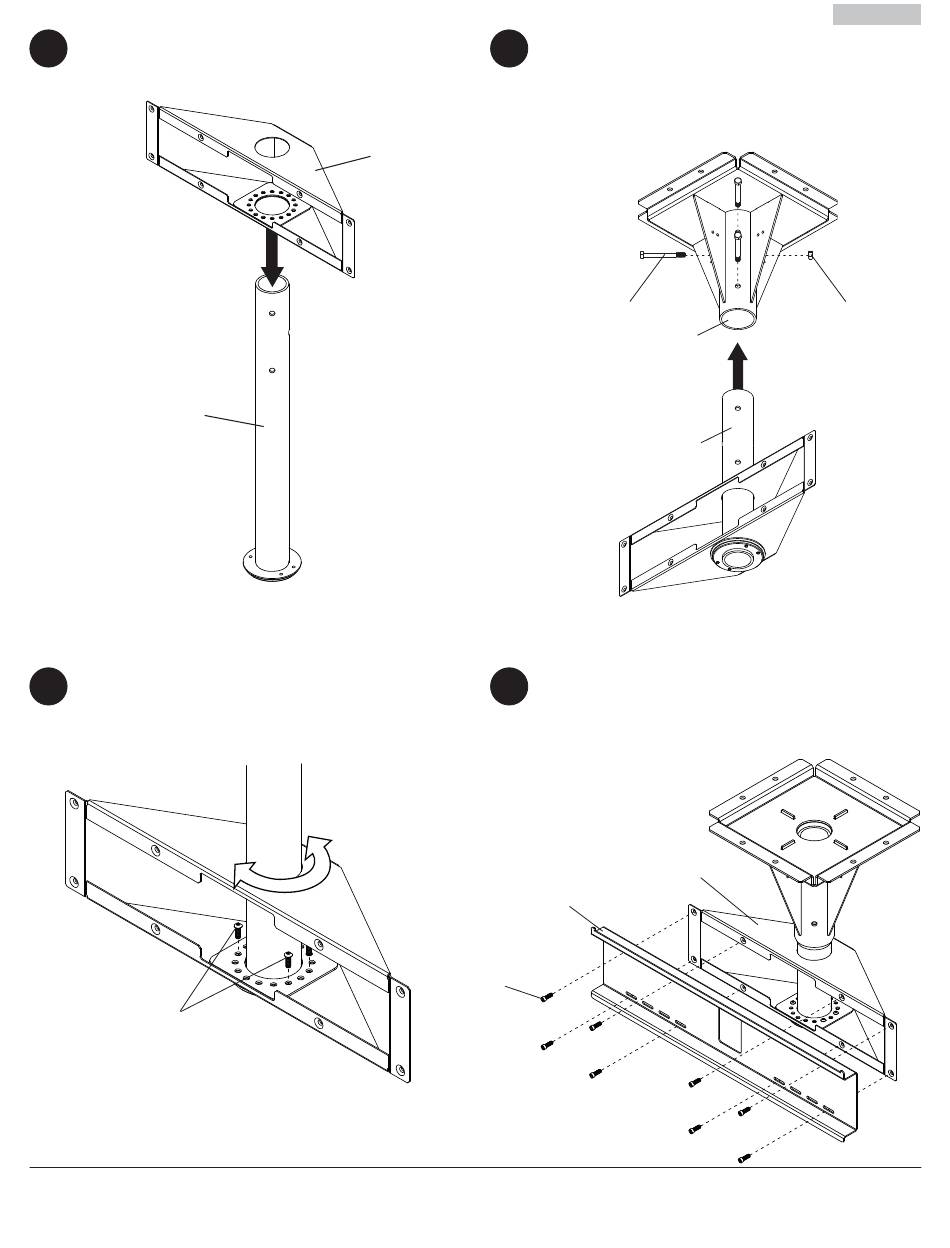

Placez le boîtier adaptateur (D) sur la colonne de
2
support (B) comme illustré.
B
Réglez l'orientation à la position souhaitée comme
4
illustré. Fixez le boîtier adaptateur à la colonne de
support avec quatre vis à tête creuse de 1 po (E)
à l'aide d'une clé hexagonale de 3/16 po comme
illustré.
E
Insérez le support de colonne (B) dans
3
l'assemblage de plafond (A). Alignez les trous
de la colonne de support sur les trous de
l'assemblage de plafond et fi xez-la à l'aide de trois
boulons de 7/16 x 4 po (F) et de trois écrous de
7/16 po (G) comme illustré.
D
Fixez la plaque d'adaptation (H) au boîtier adapta-
5
teur (D) avec huit vis de 3/4 po (I) à l'aide d'une clé
hexagonale de 5/32 po comme illustré.
H
I
22 sur 36
F
A
B
D
PUBLIÉ LE: 06-22-10 FEUILLE n
Français
G
o : 061-9055-6 01-15-11
