Installation and Assembly:

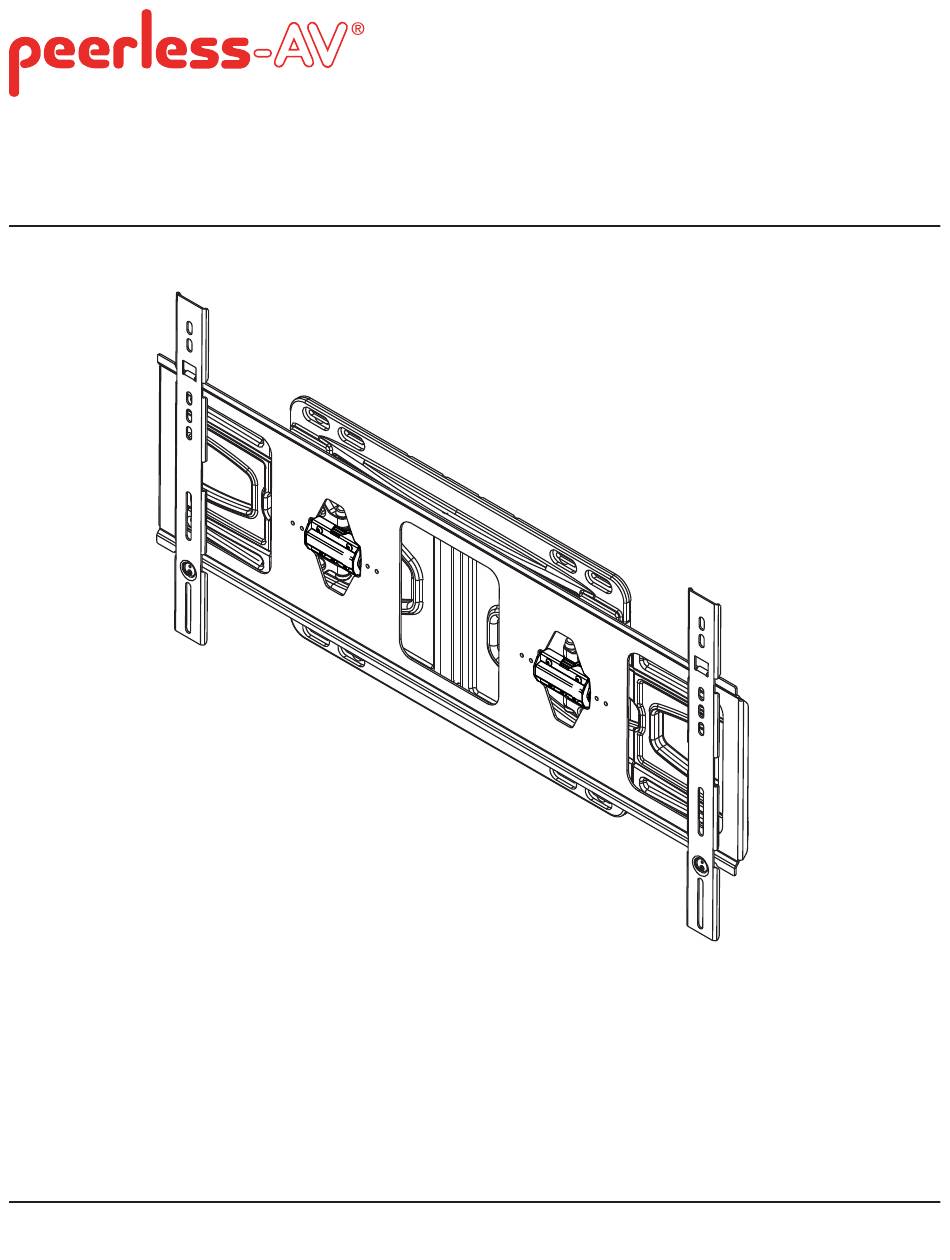

Peerless Ultra-Thin Articulating Mount for 50" to 75"*
Flat Panel Displays
Models:
SUA765PU
*Display Compatibility Requirements
• Depth of display must be less than 2"
• The depth of this mount (1.24") may not provide
suffi cient space for proper ventilation on some displays.
Please refer to the manufacturer's requirements for
mounting your display before installation.
• The display must have a fl at mounting surface, or the
mounting holes need to be on the furthest back surface
of the display.
• Input/Output connection must be properly oriented to
accommodate mounting 1.24" from the wall.
2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com
Max Load Capacity: 100 lb (45.4 kg)
ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14

Advertisement

Table of Contents
loading

Summary of Contents for peerless-AV SUA765PU

  • Page 1 • Input/Output connection must be properly oriented to accommodate mounting 1.24" from the wall. Max Load Capacity: 100 lb (45.4 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14...
  • Page 2 NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
  • Page 3: Parts List

    Before you begin, make sure all parts shown are included with your product. Parts List Description Part # A wall arm 046-P1323 B adapter bracket 046-P1225 C wood screw 500-1090 D concrete anchor 590-0320 E M4 x 6mm 520-1006 F allen bit 560-1133 G 4mm allen wrench 560-9646...
  • Page 4: Wall Installation

    Installation to Wood Stud Wall WARNING • When installing Peerless wall mounts on a wood stud wall covered with gypsum board (drywall), verify that the wood studs are a minimum of 2" x 4" nominal size. Do not install over gypsum board thicker than 5/8". •...
  • Page 5 Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. • When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi cations and have a minimum nominal width of 8".
  • Page 6: Installing Adapter Brackets To Display

    Installing Adapter Brackets to Display WARNING • Tighten screws so display brackets are fi rmly attached to display. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •...
  • Page 7 For Flat Back Display Begin with the shortest length screw, hand thread through washer, tilt bracket and spacer (where required for ventilation) into display as shown below. If screw cannot make three full turns into the display and fi t snug into place, select a longer length screw from the baffl...
  • Page 8: Mounting Flat Panel Display

    Mounting and Removing Flat Panel Display WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the fl at panel displays. • Be careful not to pinch fi ngers when opening and closing mount from the wall. •...
  • Page 9 ISSUED: 05-01-11 SHEET #: 095-9358-7 11-21-14 © 2014, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. Peerless Industries, Inc. 2300 White Oak Circle Aurora, Il 60502 www.peerless-av.com...
  • Page 10 Máxima capacidad de carga para: 100 lb (45.4 kg) 1.24" de la pared. 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com PUBLICADO: 05-01-11 HOJA #: 095-9358-6 06-04-14...
  • Page 11 Español NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...
  • Page 12: Lista De Piezas

    Español Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Lista de piezas Descripciόn Cant. Nº de pieza A armazόn del brazo de pared 046-P1323 B soporte adaptador 046-P1225 C tornillo para madera 500-1090 D anclaje para concreto 590-0320 E M4 x 6mm 520-1006...
  • Page 13: Instalación En Una Pared

    Español Instalación en una pared con montantes de madera ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en paredes con montantes de madera recubiertas con yeso-cartón (gypsum board) verifi que que los montantes tengan un tamaño mínimo de 2" x 4". No instale en yeso-cartón (gypsum board) de más de 5/8"...
  • Page 14 Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA Cuando vaya a instalar soportes de pared de Peerless en paredes de concreto, las paredes tienen que tener, por • lo menos, 8" de grosor con una resistencia a la compresión de 2000 psi como mínimo. Cuando vaya a instalar soportes de pared de Peerless en paredes de hormigón de escorias, los bloques tienen •...
  • Page 15: Instalación De Los Soportes Adaptadores

    Español Instalación de los soportes adaptadores ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden fi rmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fi jación y causando el posible desprendimiento de sus cabezas.
  • Page 16 Español Instalación de un televisor que tiene la parte posterior plana Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela, el soporte inclinable y el espaciador (cuando sea necesario para la ventilación) a la parte posterior de la pantalla, como se muestra abajo.
  • Page 17: Instalación Y Desinstalación De La Pantalla Plana

    Español Montaje y desmontaje de la pantalla plana ADVERTENCIA • Siempre solicite la ayuda de un asistente o utilice un equipo de izar mecánico para levantar y colocar el televisor de plasma con más seguridad. • Tenga cuidado de no pincharse los dedos cuando extienda y recoja el soporte contra la pared. •...
  • Page 18 Español Manejo de cables Los cables se pueden acomodar utilizando el clip para cables (I). Deslice el clip para cables (I) en la parte inferior de la junta central, como se muestra en la fi gura 5.1, y fi je los cables al clip para cables usando un sujetacables (J), como se muestra en la fi...
  • Page 19 à permettre l’installation du support à 1,24 po du mur. Capacité de charge maximale préconisée: 100 lb (45.4 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerless-av.com PUBLIÉ LE : 05-01-11 FEUILLE n...
  • Page 20 Français REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertissements contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
  • Page 21: Liste Des Pièces

    Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.. Lista de piezas Description Qté Pièce nº A support mural articulé 046-P1323 B support adaptateur 046-P1225 C chevilles d'ancrage pur béton 500-1090 D chevilles d'ancrage pur béton 590-0320 E M4 x 6mm 520-1006...
  • Page 22: D'installation Au Mur

    Français Installation sur un mur à montant en bois AVERTISSEMENT Lors de l’installation de supports muraux Peerless sur un mur à montants en bois recouvert de plaque de plâtre • (cloison sèche), assurez-vous que les montants en bois ont une taille nominale d'au moins 2 po x 4 po (5 cm x 10 cm).
  • Page 23 Installation sur du béton plein ou un bloc de béton de mâchefer Français AVERTISSEMENT Lors de l’installation de supports muraux Peerless sur un mur en béton, celui-ci doit avoir au moins 8 po (20 cm) • d'épaisseur et une résistance à la compression d'au moins 2 000 psi. Lors de l’installation de supports muraux Peerless sur un mur en blocs de béton, ceux-ci doivent respecter les •...
  • Page 24: Installation Des Supports Adaptateurs

    Français Installation des supports adaptateurs AVERTISSEMENT • Serrez les vis de manière à ce que les support adaptateurs tiennent solidement en place. N’exercez pas une force excessive pour serrer. Un serrage excessif peut endommager les vis, réduire considérablement leur capacité de support et, éventuellement, faire tomber les têtes de vis.
  • Page 25 Français Pour les écrans à dos plat Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle, le support inclinable et l'entretoise (si nécessaire pour la ventilation), comme indiqué ci-dessous. S’il est impossible d’effectuer trois tours de vis complets dans l'écran et de les fi...
  • Page 26: Montage Et Démontage D'un Écran Plat

    Français Montage et démontage de l’écran plat AVERTISSEMENT • Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un matériel de levage mécanique. • Prenez garde à ne pas vous pincer les doigts en dépliant le support et en le repliant contre le mur. •...
  • Page 27 Français Gestion des câbles Les câbles peuvent être acheminés à l'aide d'un serre-câble (I). Faites glisser le serre-câble (I) sur la partie inférieure du raccord central comme illustré à la fi gure 5.1 et fi xez les câbles au serre-câble à l'aide d'une attache de câble (J) comme illustré à la fi gure 5.2. Fixez les câbles au bas de la plaque murale à...
  • Page 28 Limited Warranty or impose any obligation on Peerless in connection with the sale of any Peerless® product. This warranty gives specifi c legal rights, and you may also have other rights which vary from state to state. www.peerless-av.com © 2014 Peerless Industries, Inc.
  • Page 29 à Peerless en ce qui concerne la vente de tout produit PeerlessMD. Cette garantie offre des droits juridiques particuliers auxquels peuvent s’ajouter d’autres droits, susceptibles de varier d’une province ou d’un état à l’autre. www.peerless-av.com © 2014 Peerless Industries, Inc.
